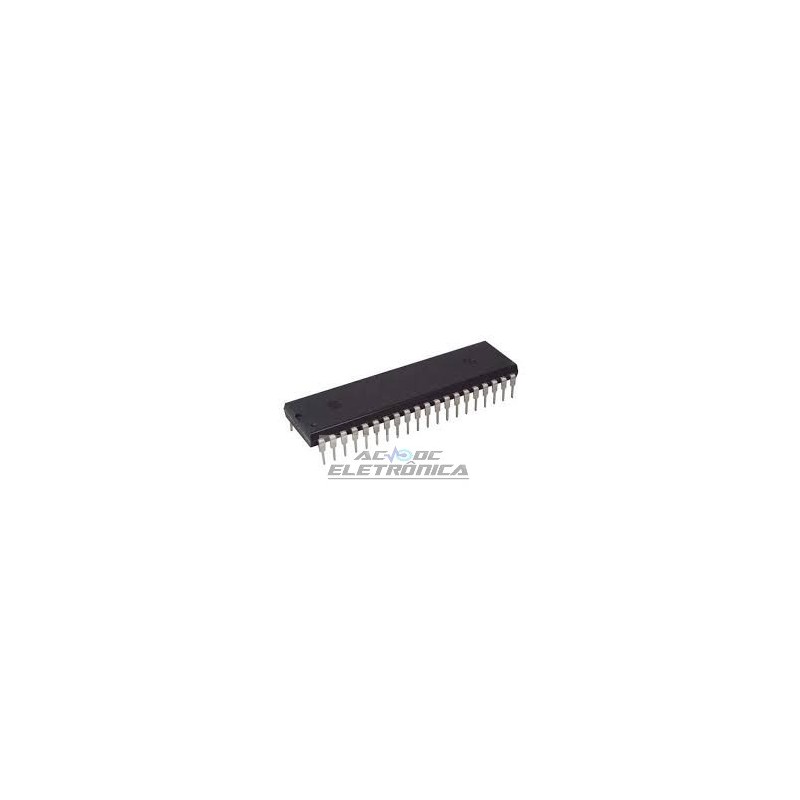

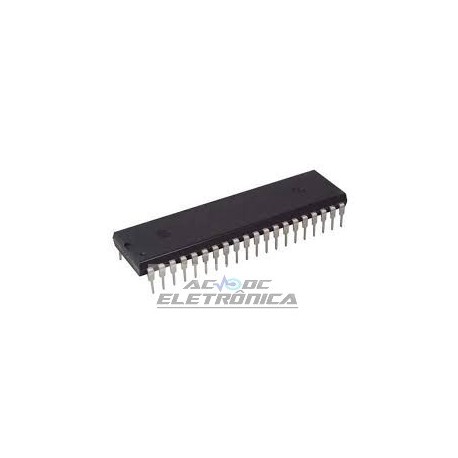

8051 89S Microcontroller IC 8-Bit 24MHz 8KB (8K x 8) FLASH 40-PDIP
Características
• Compatível com produtos MCS-51 ™
• 8 Kbytes de Memória Flash Baixável Reprogramável no Sistema
- Interface serial SPI para download de programas
- Resistência: 1.000 ciclos de gravação / apagamento
• 2K Bytes EEPROM
- Resistência: 100.000 ciclos de gravação / eliminação
• Faixa de Operação de 4V a 6V
• Operação Totalmente Estática: 0 Hz a 24 MHz
• Bloqueio de Memória de Programa de Três Níveis
• RAM Interna de 256 x 8 bits
• 32 linhas de E / S programáveis
• Três temporizadores / contadores de 16 bits
• Nove fontes de interrupção
• Canal Serial UART Programável
• Interface Serial SPI
• Modos de inatividade e desligamento de baixa energia
• Interromper a recuperação do desligamento
• Temporizador de Watchdog Programável
• Ponteiro de Dados Dual
• Sinalizador de desligamento
Descrição
O AT89S8252 é um microcomputador CMOS de 8 bits de baixo consumo e alto desempenho
8K bytes de Flash para download e programável e apagável somente leitura de memória e
2K bytes de EEPROM. O dispositivo é fabricado usando o material não volátil de alta densidade da Atmel.
tecnologia de memória e é compatível com o 80C51 padrão da indústria
conjunto de instruções e pinagem. O Flash para download no chip permite a memória do programa
ser reprogramado no sistema através de uma interface serial SPI ou por
programador convencional de memória não volátil. Combinando um versátil CPU de 8 bits
com o Flash para download em um chip monolítico, o Atmel AT89S8252 é um poderoso
microcomputador que fornece uma solução altamente flexível e econômica para muitos
aplicações de controle embutido.
O AT89S8252 fornece os seguintes recursos padrão: 8K bytes de download
Flash, 2K bytes de EEPROM, 256 bytes de RAM, 32 linhas de E / S, watchdog programável
temporizador, dois ponteiros de dados, três temporizadores / contadores de 16 bits, um de dois níveis de seis vetores
arquitetura de interrupção, uma porta serial full duplex, oscilador no chip e circuito de clock. Em
Além disso, o AT89S8252 é projetado com lógica estática para operação até a freqüência zero
e suporta dois modos de economia de energia selecionáveis ??por software. O modo ocioso
pára a CPU enquanto permite a RAM, timer / contadores, porta serial e sistema de interrupção
para continuar funcionando. O modo de desligamento salva o conteúdo da RAM, mas
congela o oscilador, desabilitando todas as outras funções do chip até a próxima interrupção ou hardware
restabelecer.
O Flash para download pode ser alterado um único byte de cada vez e é acessível
através da interface serial SPI. Segurando RESET ativa força o barramento SPI em um serial
interface de programação e permite que a memória do programa seja gravada ou lida
a menos que o Lock Bit 2 tenha sido ativado.
