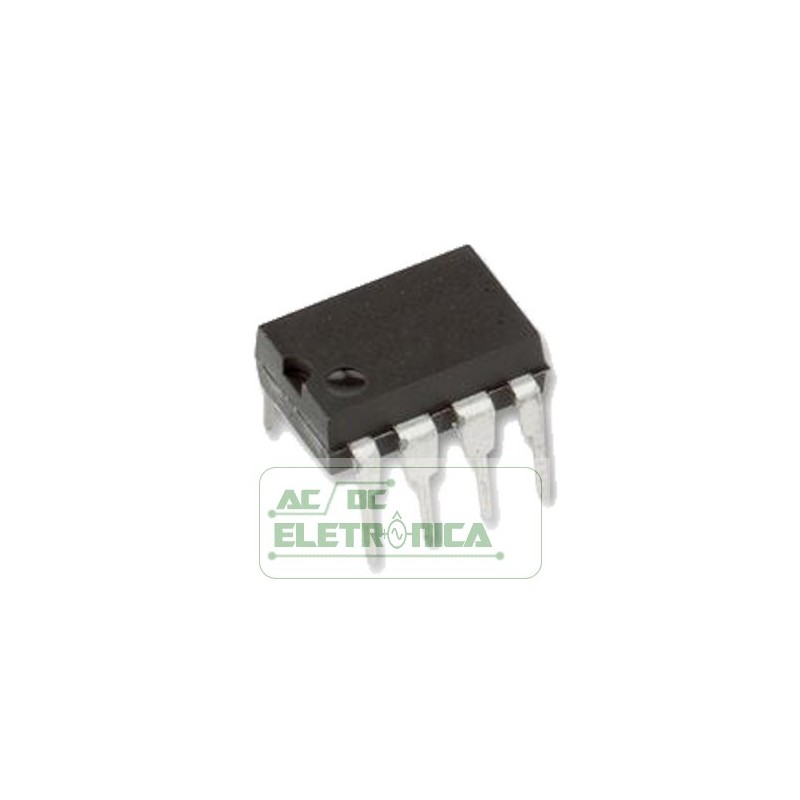

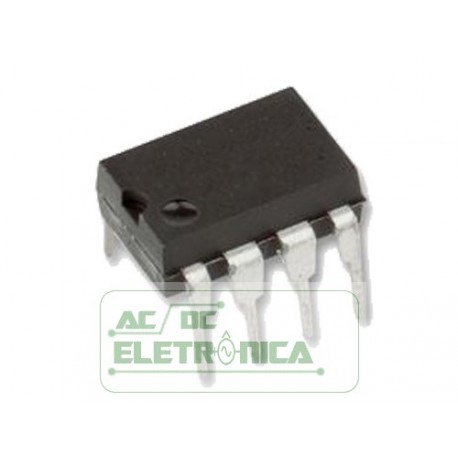

Circuito integrado HCPL4514 - A4514

Circuito integrado HCPL4514 - A4514

Descrição
A série HCPL-4504 tem atrasos de propagação curtos e
alta CTR. A série HCPL-4504 também tem garantia
Diferença de atraso de propagação (tPLH-tPHL). Esses recursos
faça da série HCPL-4504 uma excelente solução para o IPM
tempo morto do inversor e outros problemas de comutação. o
CTR, atraso de propagação e CMR são especificados para
Condições TTL e IPM que são fornecidas para facilitar
aplicação. Estes optoacopladores de transistor de diodo e canal único estão disponíveis em DIP de 8 pinos, SO-8 e Widebody
Características
• Atrasos de propagação curtos para aplicações TTL e IPM
• Imunidade transiente de modo comum mínima de 15 kV / µs a VCM = 1500 V para TTL / acionamento de carga
• Alta CTR no TA = 25 ° C
 > 25% para o HCPL-4504/0454
 > 23% para o HCNW4504
 > 19% para o HCPL-J454
• Especificações elétricas para aplicativos comuns de IPM
• compatível com TTL
• saída de coletor aberto
• Aprovação de segurança:
Reconhecido pela UL
- 3750 V rms / 1 min. para HCPL-4504/0454 / J454
- 5000 V rms / 1 min. para a opção 020 e HCPL-4504
HCNW4504
 CSA aprovado
Aprovação IEC / EN / DIN EN 60747-5-2
- VIORM = 560 Vpeak para HCPL-0454 Opção 060
- VIORM = 630 Vpeak para HCPL-4504 Opção 060
- VIORM = 891 Vpeak para HCPL-J454
- VIORM = 1414 Vpico para HCNW4504
Aplicações
• Circuitos inversores e módulo de energia inteligente (IPM)
Interface: Modo comum de alta imunidade transitória
(> 10 kV / µs para uma carga / unidade IPM) e (tPLH - tPHL)
Especificado (consulte a seção Tempo morto do inversor de energia)
• Receptores de linha: Atrasos de propagação curtos e baixa capacitância de entrada / saída
• Isolamento do aterramento lógico de alta velocidade: TTL / TTL, TTL /
CMOS, TTL / LSTTL
• Substitui transformadores de pulso: economiza espaço na placa e
peso
• Isolamento do aterramento do sinal analógico: O fotodetector integrado fornece linearidade melhorada sobre a fototransmissão
configurações de pacote. Uma camada isolante entre um
LED e um fotodetector integrado fornecem
isolamento entre entrada e saída. Conexões separadas para a polarização de fotodiodo e coletor de transistor de saída aumentam a velocidade até cem vezes
um acoplador fototransistor convencional, reduzindo o
capacitor de coletor de base.
