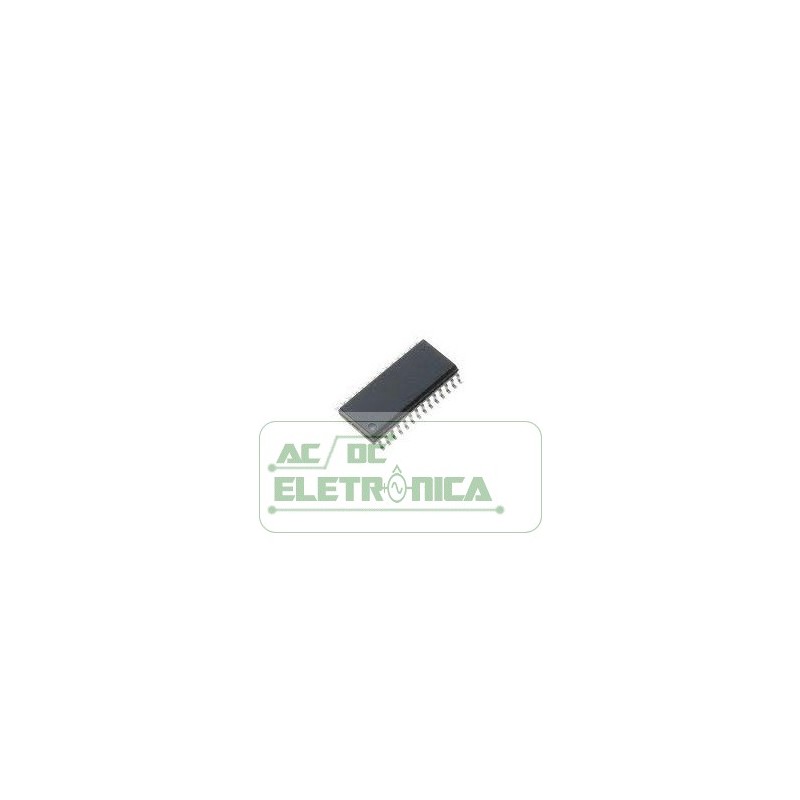

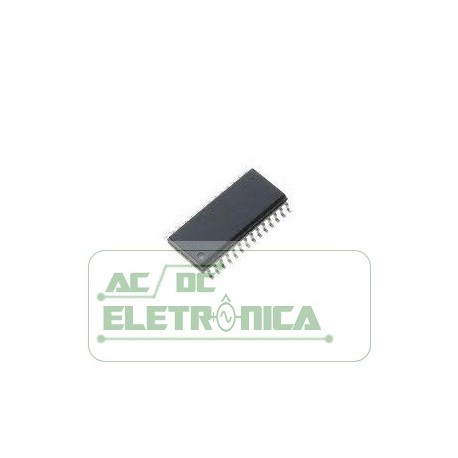

Circuito integrado ADS7815U SMD SOIC 28

Circuito integrado ADS7815U SMD SOIC 28

Conversores analógico-digital - ADC 16-Bit 250kHz Sampling CMOS

DESCRIÇÃO
O ADS7815 é um conversor analógico-digital (A / D) de amostragem de 16 bits com excelente
desempenho e uma taxa de transferência de 250kHz. O design
inclui um SAR A / D baseado em capacitor de 16 bits
conversor com uma amostra inerente e mantenha (S / H), uma referência de precisão e um relógio interno. Dinâmica livre de espúrios
faixa com uma entrada de onda senoidal de 100kHz em escala
maior que 100dB. A faixa de entrada de ± 2,5V permite o desenvolvimento de sistemas de precisão usando apenas suprimentos de ± 5V. o
o conversor está disponível em um pacote SOIC de 28 derivações especificado
para operação na faixa de temperatura industrial de –25 ° C a + 85 ° C.
CARACTERÍSTICAS
TAXA DE AMOSTRAGEM DE 250kHz
COMPLETE COM S / H, REF, RELÓGIO, ETC.
96dB min SFDR COM ENTRADA DE 100kHz
82dB min SINAD COM 100kHz INPUT
GAMA DE ENTRADA DE ± 2.5V
28-LEAD SOIC
APLICAÇÕES
ESTAÇÕES BASE SEM FIO
ANÁLISE DE ESPECTRO
SISTEMAS DE IMAGEM
AQUISIÇÃO DE DADOS
