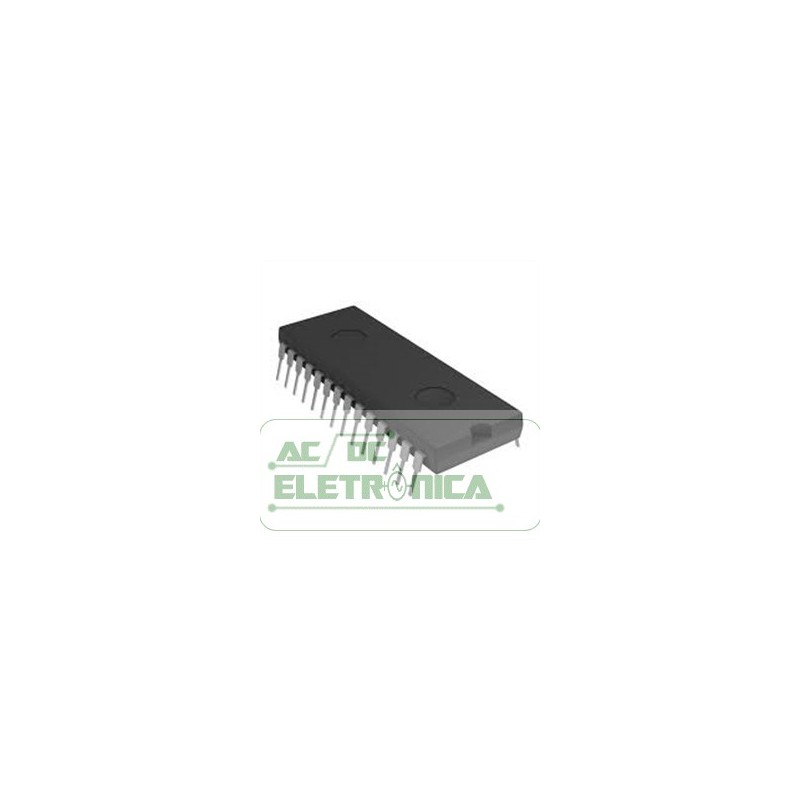

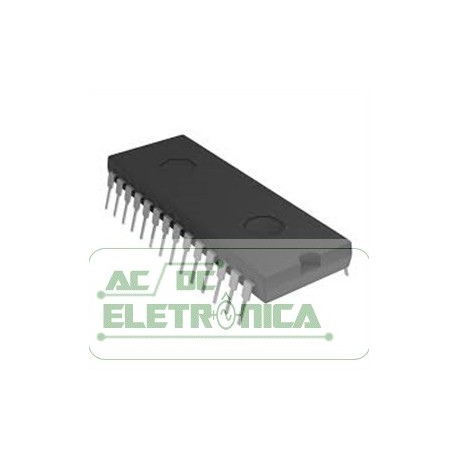

Circuito integrado AT28C64E -20PC

Circuito integrado AT28C64E -20PC

64K (8K x 8)CMOS E2PROM
Descrição
O AT28C64 é um 8.192 palavras de baixo consumo e alto desempenho por 8 bits não volátil
Memória somente leitura apagável e programável eletricamente com o popular e fácil
usar recursos. O dispositivo é fabricado com a confiável tecnologia não volátil da Atmel.
O AT28C64 é acessado como uma RAM estática para a leitura
ou gravar ciclos sem a necessidade de componentes externos.
Durante uma gravação de byte, o endereço e os dados são travados internamente, liberando o endereço do microprocessador e o barramento de dados
para outras operações. Após o início de um ciclo de gravação, o dispositivo entrará em um estado ocupado e automaticamente
limpe e grave os dados travados usando um controle interno
cronômetro. O dispositivo inclui dois métodos para detectar o
final de um ciclo de gravação, detecção de nível de RDY / BUSY (a menos que
o pino 1 é N.C.) e POLLING DE DADOS de E / S7. Quando o fim
de um ciclo de gravação foi detectado, um novo acesso para um
ler ou escrever pode começar.
A tecnologia CMOS oferece tempos de acesso rápidos de 120 ns
em baixa dissipação de energia. Quando o chip é desmarcado, o
corrente de espera é inferior a 100 µA.
O 28C64 da Atmel possui recursos adicionais para garantir alta
qualidade e capacidade de fabricação. O dispositivo utiliza correção de erros internamente para resistência prolongada e para melhores características de retenção de dados. Um extra de 32 bytes de
E2PROM estão disponíveis para identificação ou rastreamento de dispositivos.
Features
• Fast Read Access Time - 120 ns
• Fast Byte Write - 200 µs or 1 ms
• Self-Timed Byte Write Cycle
Internal Address and Data Latches
Internal Control Timer
Automatic Clear Before Write
• Direct Microprocessor Control
READY/BUSY Open Drain Output
DATA Polling
• Low Power
30 mA Active Current
100 µA CMOS Standby Current
• High Reliability
Endurance: 104
or 105 Cycles
Data Retention: 10 Years
• 5V ± 10% Supply
• CMOS and TTL Compatible Inputs and Outputs
• JEDEC Approved Byte-Wide Pinout
• Commercial and Industrial Temperature Ranges
