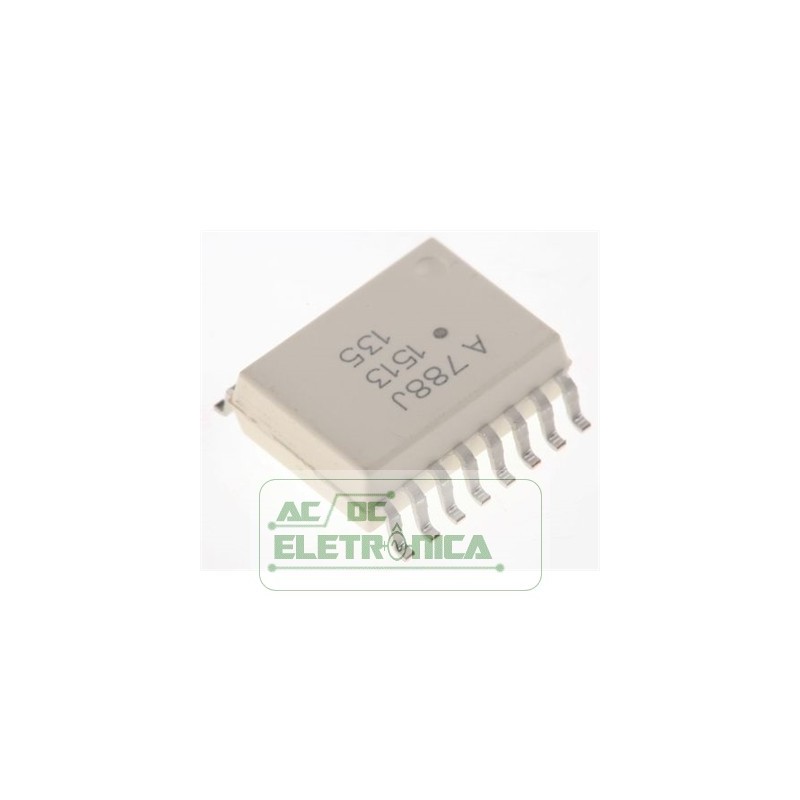

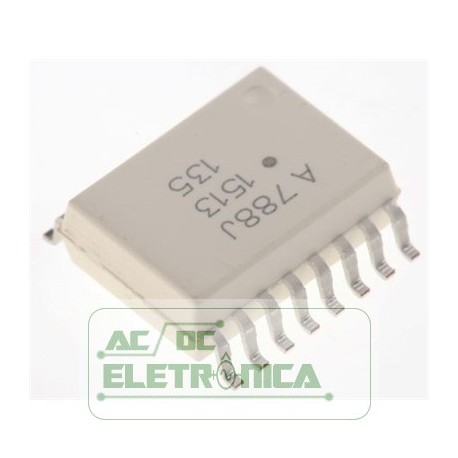

Circuito integrado A788J SMD

Circuito integrado A788J SMD = HCPL788J

loc: A07

Isolation Amplifier with Short Circuit and Overload Detection

Descrição
Amplificador de isolamento da Avago com curto-circuito e sobrecarga
A detecção faz com que o sensor de corrente da fase do motor seja compacto,
acessível e fácil de implementar enquanto satisfaz
segurança mundial e requisitos regulamentares.
Aplicações
 Sensor de corrente de fase e trilho do motor
 Potência do inversor de corrente e detecção de tensão
 Controle de processo industrial
 Sistemas de aquisição de dados
 Sensores de corrente e tensão de uso geral
 Substituições tradicionais de transdutores de corrente
CUIDADO: É aconselhável que sejam tomadas precauções estáticas normais no manuseio e montagem de
este componente para evitar danos e / ou degradação que podem ser induzidos por ESD.
Características
 Voltagem de saída diretamente compatível com A / D
Conversores (0 V para VREF)
 Detecção rápida de curto-circuito (3 µs) com falha transitória
Rejeição
 Saída de sinal de valor absoluto para detecção de sobrecarga
 1 µV / ° C de compensação de deslocamento vs. temperatura
 Pacote SO-16
 -40 ° C a + 85 ° C Faixa de temperatura operacional
 Isolamento transiente de 25 kV / µs
 Aprovações regulamentares: UL, CSA, IEC / EN / DIN EN 60747-
5-2 (tensão de trabalho de 891 Vpeak)
Descrição
O amplificador de isolamento HCPL-788J foi projetado para
sensoriamento em acionamentos de motores eletrônicos. Em um típico
implementação, as correntes do motor fluem através de um
resistor e a queda de tensão analógica resultante é
sentido pelo HCPL-788J. Uma tensão de saída analógica maior
é criado no outro lado da óptica do HCPL-788J
barreira de isolamento. A tensão de saída é proporcional
à corrente do motor e pode ser conectado diretamente a uma
conversor A / D de fonte única. Uma saída digital acima do intervalo
(FAULT) e uma saída analógica retificada (ABSVAL) são também
Figura 1. Circuito de detecção de corrente.
forneceu. A saída de over-range do fio OR-able (FAULT)
é útil para a detecção rápida de condições de curto-circuito
em qualquer uma das fases do motor. O fio-OU-capaz retificado
saída (ABSVAL), simplifica a medição da carga do motor
já que realiza retificação polifásica. Desde o modo comum
tensão oscila várias centenas de volts em dezenas
nanossegundos em modernos motores eletrônicos, o
O HCPL-788J foi projetado para ignorar o modo comum muito alto
taxas de variação transitória (10 kV / µs)
