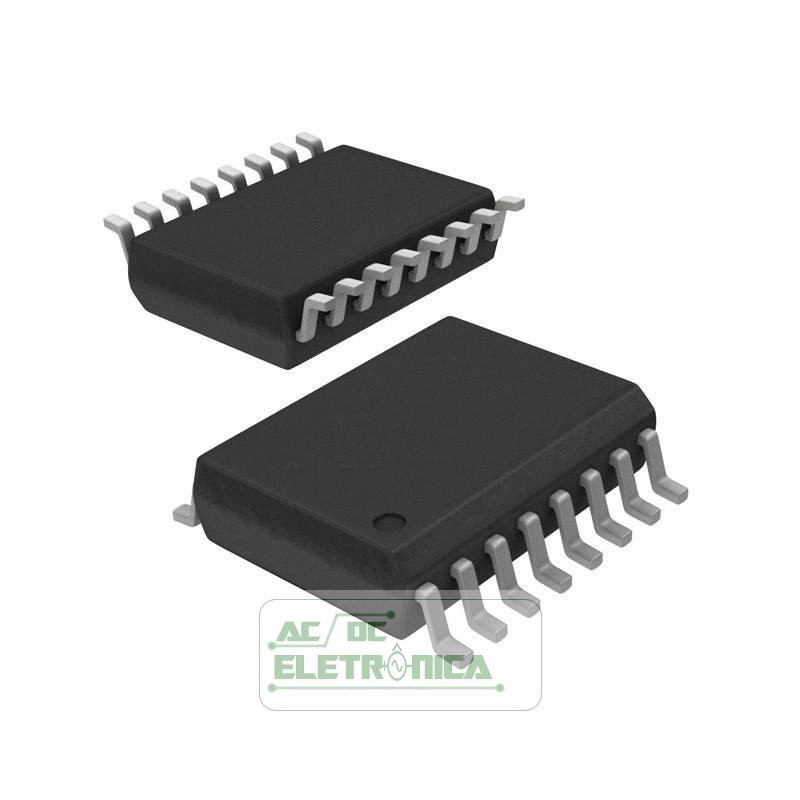

Circuito integrado ADS7813U SMD SOIC 16

DESCRIÇÃO
O ADS7813 é uma fonte de + 5V única de baixa potência, 16-
conversor analógico-digital de amostragem de bits. Contém um
SAR A / D baseado em capacitor de 16 bits completo com um
amostra / retenção, relógio, referência e interface de dados seriais.
O conversor pode ser configurado para uma variedade de entradas
faixas incluindo ± 10 V, ± 5 V, 0 V a 10 V e 0,5 V a
4.5V. Uma faixa de entrada de alta impedância de 0,3 V a 2,8 V é
também disponível (impedância de entrada> 10MO). Para a maioria
faixas de entrada, a tensão de entrada pode oscilar para + 16,5 V ou
–16,5V sem danos ao conversor.
Uma interface serial compatível com SPI flexível permite dados
para ser sincronizado com um relógio interno ou externo.
O ADS7813 é especificado em uma taxa de amostragem de 40kHz
acima da faixa de temperatura de –40 ° C a + 85 ° C.

RECURSOS
TEMPO DE CONVERSÃO máx. De 20 µs
OPERAÇÃO DE FORNECIMENTO ÚNICO + 5V
COMPATÍVEL COM PIN COM ADS7812 12-BIT
INTERFACE SERIAL FÁCIL DE USAR
MERGULHO E SOIC DE PLÁSTICO 16-PIN 0,3 "
± 2,0LSB máx INL
87dB min SINAD
USA INTERNO OU EXTERNO
REFERÊNCIA
MÚLTIPLAS FAIXAS DE ENTRADA
35mW máx. DISSIPAÇÃO DE ENERGIA
CÓDIGOS SEM FALTA
MODO DE DESLIGAMENTO DE 50µW

INSTRUMENTAÇÃO MÉDICA
SISTEMAS DE AQUISIÇÃO DE DADOS
ROBÓTICA
CONTROLE INDUSTRIAL
EQUIPAMENTO DE TESTE
PROCESSAMENTO DE SINAL DIGITAL
DSP SERVO CONTROLE
