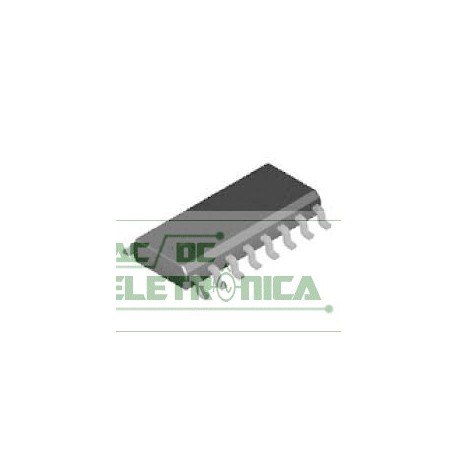

Circuito integrado AM26LV31 SMD

Circuito integrado AM26LV31 SMD
LOW-VOLTAGE HIGH-SPEED QUADRUPLE DIFFERENTIAL LINE DRIVERS

• Taxas de comutação de até 32 MHz
• Operar com uma única fonte de 3,3 V
• Tempo de atraso de propagação. . . 8 ns Typ
• Tempo de enviesamento de pulso. . . 500 ps Typ
• Alta corrente de saída-drive. . . ± 30 mA
• Tempos de ascensão e queda controlados. . . 3 ns Typ
• Tensão de saída diferencial com 100-O
Carga . . . 1,5 V Typ
• Dissipação de energia ultrabaixa
- dc, 0,3 mW máx.
- 32 MHz todos os canais (sem carga), 385 mW típico
• Aceita entradas lógicas de 5 V com alimentação de 3,3 V
• Compatível pino a pino de baixa tensão
Substituição para AM26C31, AM26LS31, MB571
• Alta impedância de saída no desligamento
Doença
• Circuito de proteção contra curto de saída do driver
• As opções de pacote incluem plástico
Pacotes Small-Outline (D, NS)
DESCRIÇÃO.
O AM26LV31C e AM26LV31I são drivers de linha diferencial quádruplo BiCMOS com saídas de 3 estados. Eles são
projetado para ser semelhante aos drivers TIA / EIA-422-B e ITU Recomendação V.11 com tensão de alimentação reduzida
alcance.
Os dispositivos são otimizados para transmissão de barramento balanceado com taxas de comutação de até 32 MHz. As saídas têm muito
capacidade de alta corrente para conduzir linhas balanceadas, como linhas de transmissão de par trançado e fornecer uma alta
impedância na condição desligada. A função de habilitar é comum a todos os quatro drivers e oferece a escolha de
entradas de habilitação ativo-alto ou ativo-baixo. O AM26LV31C e AM26LV31I são projetados usando Texas Instruments
tecnologia LinIMPACT-C60 ™ proprietária, facilitando o consumo de energia ultrabaixo sem sacrificar a velocidade.
Esses dispositivos oferecem ótimo desempenho quando usados com os receptores de linha quádrupla AM26LV32.
