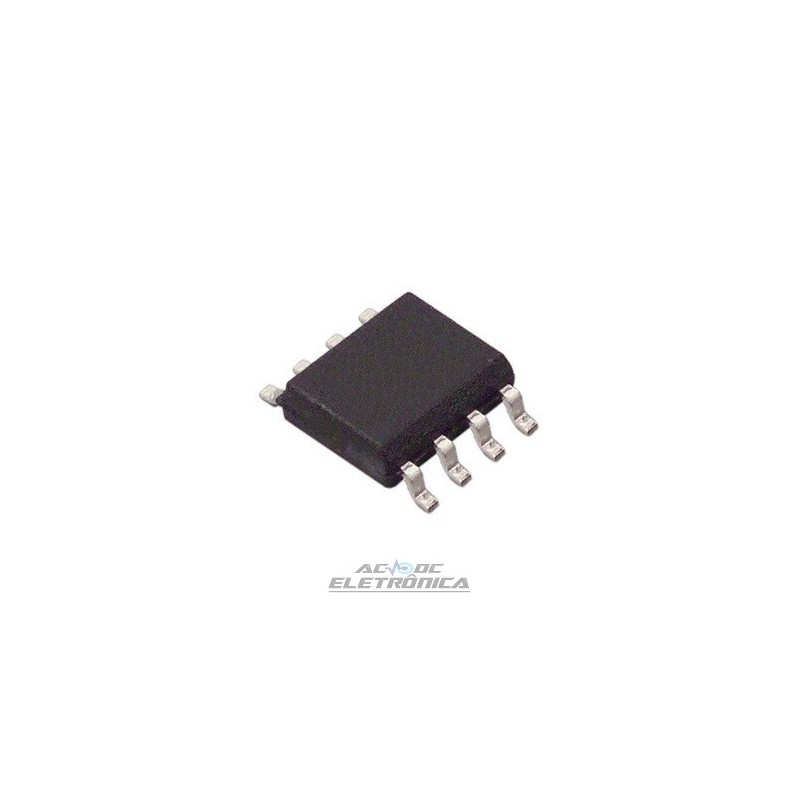

Circuito integrado AIC1652PS

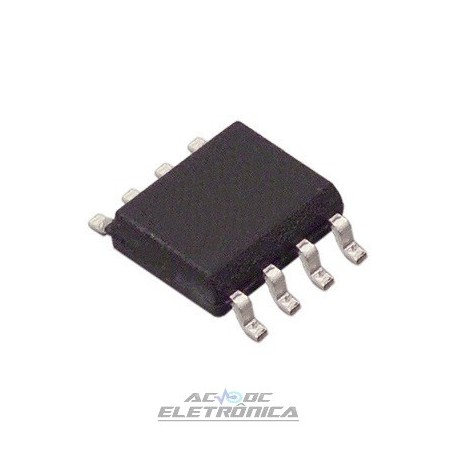

Circuito integrado AIC1652PS

MICROPOWER INVERTING DC/DC CONVERTER
O AIC1652 é um inversor de alto desempenho
Conversor DC / DC, projetado para acionar um
interruptor de energia para gerar negativo programável
voltagens. No contraste de polarização de LCD particularmente adequado
aplicação, a eficiência de 87% pode ser
alcançado com drivers de transistores bipolares PNP de baixo custo.
A tensão de saída pode ser dimensionada para -40V ou
maior por dois resistores externos. Uma freqüência de pulso
esquema de modulação é empregado para manter
conversão de alta eficiência sob ampla tensão de entrada
alcance. Corrente quiescente é de cerca de 80mA e pode
ser reduzido para 0.7mA no modo de desligamento. Comutação
freqüência em torno de 70KHz a 160KHz,
componentes de comutação de tamanho pequeno são ideais para bateria
equipamentos portáteis, como notebook
e palmtop
APLICAÇÕES
l polarização negativa do contraste do LCD para
1. Notebook e Computadores Palmtop.
2. Sistema de Dados Baseado em Canetas.
3. Terminais portáteis de coleta de dados.
4. Assistentes Digitais Pessoais.
l fornecimento de tensão negativa.
n RECURSOS
l Operação de tensão de entrada de 2,4 a 7 volts.
l tensão de saída ajustável até -40V.
l corrente quiescente baixa em 80mA.
l modulação de freqüência de pulso mantém alta
Eficiência (87%).
l frequência de comutação de 70kHz a 160kHz.
l Modo de desligamento de economia de energia (0,7 mA típico).
l eficiência elevada com L
