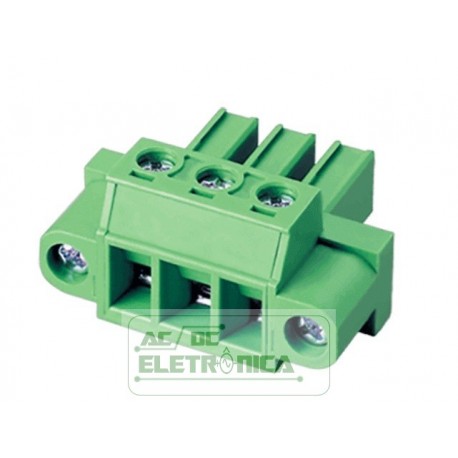

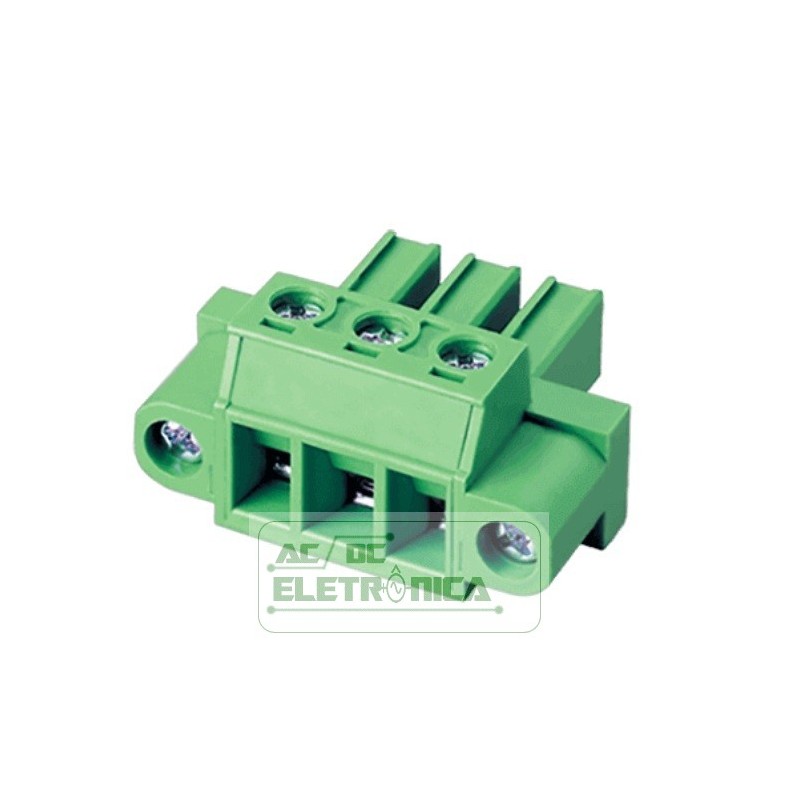

Conector 03 vias passo 7.62mm borne EC762VM c/ flange - DINKLE

Conector 03 vias passo 7.62mm borne EC762VM c/ flange - DINKLE
1000V 32A 120Cº

*Conector usado em drive Siemens,Fagor etc...

Descrição do Produto
Passo: 7,62 mm, 300 V, 30 A
Informação geral
Breve descrição Conector PCB - Plugue, Conexão de parafuso
Conector PCB da categoria - plugue
Passo (mm) 7,62
Cor Verde (padrão)
Método de conexão Conexão de parafuso
Tipo de bloqueio com flange de parafuso

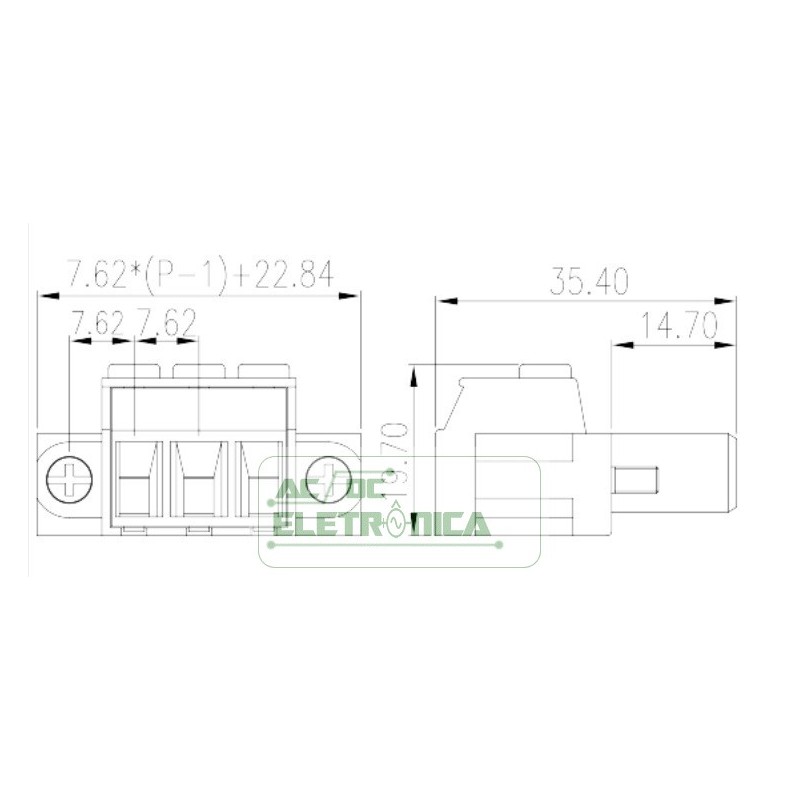

Comprimento (mm) 7,62 * (P-1) +7,60
Largura (mm) 30,7
Altura (mm) 18,1
Número de posições 02P ~ 12P
Nível Nível único
Dados de conexão-IEC
Tensão nominal (V) 1000
Corrente nominal (A) 32
Tensão nominal (II / 2) (V) 1000
Tensão nominal (III / 2) (V) 630
Tensão nominal (III / 3) (V) 400
Tensão de impulso nominal (II / 2) (KV) 6
Tensão de impulso nominal (III / 2) (KV) 6
Tensão de impulso nominal (III / 3) (KV) 6
Seção transversal sólida do condutor. min (mm²) 0,2
Seção transversal do condutor sólido. Máx. (Mm²) 4
Seção transversal do condutor trançada. min (mm²) 0,2
Seção transversal do condutor trançada. máx (mm²) 4
Seção transversal do condutor flexível, com ponteira mínima
sem manga de plástico (mm²)
0,25
Seção transversal do condutor flexível, com ponteira máxima
sem manga de plástico (mm²)
4
Seção transversal do condutor flexível, com ponteira mínima com
manga de plástico (mm²)
0,25
Seção transversal do condutor flexível, com ponteira máxima com
manga de plástico (mm²)
4
2 condutores com a mesma seção transversal, sólido, min (mm²) 0,2
2 condutores com a mesma seção transversal, sólido, máx. (Mm²) 2,5
2 condutores com a mesma seção transversal, trançado, mín
(mm²)
0,2
2 condutores com a mesma seção transversal, trançado, máx.
(mm²)
2,5
2 condutores com a mesma seção transversal flexível, com mín.
ponteira sem manga de plástico (mm²)
0,5
2 condutores com a mesma seção transversal flexível, com máx
ponteira sem manga de plástico (mm²)
1,5
2 condutores com a mesma seção transversal flexível, mínimo duplo
ponteiras com luva de plástico (mm²)
0,5
2 condutores com a mesma seção transversal flexível, gêmeo máximo
ponteiras com luva de plástico (mm²)
1,5
