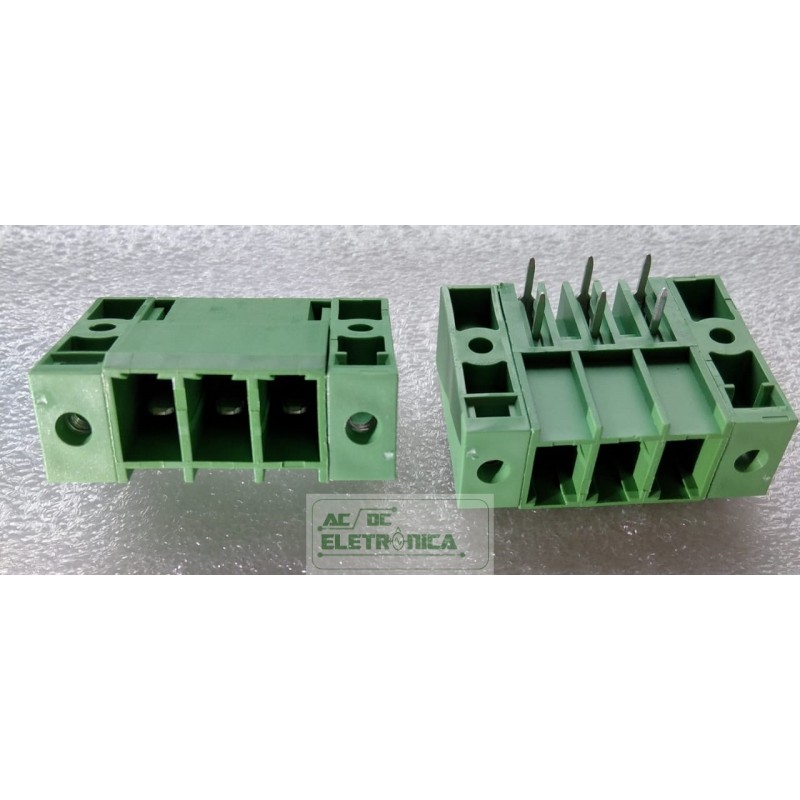

Conector 03 vias passo 7.62mm PCI 90º ECH762RM c/ flange - DINKLE

Conector 03 vias passo 7.62mm PCI 90º ECH762RM c/ flange - DINKLE

*Conector usado em drive Siemens,Fagor etc...

Descrição do Produto
Passo: 7,62 mm, 300 V, 30 A
Informação geral
Breve descrição do conector de PCB - soquete, solda por onda
Conector PCB da categoria - Soquete
Passo (mm) 7,62
Cor Verde (padrão)
Tipo de travamento com flange roscada
Método de soldagem Soldagem por onda

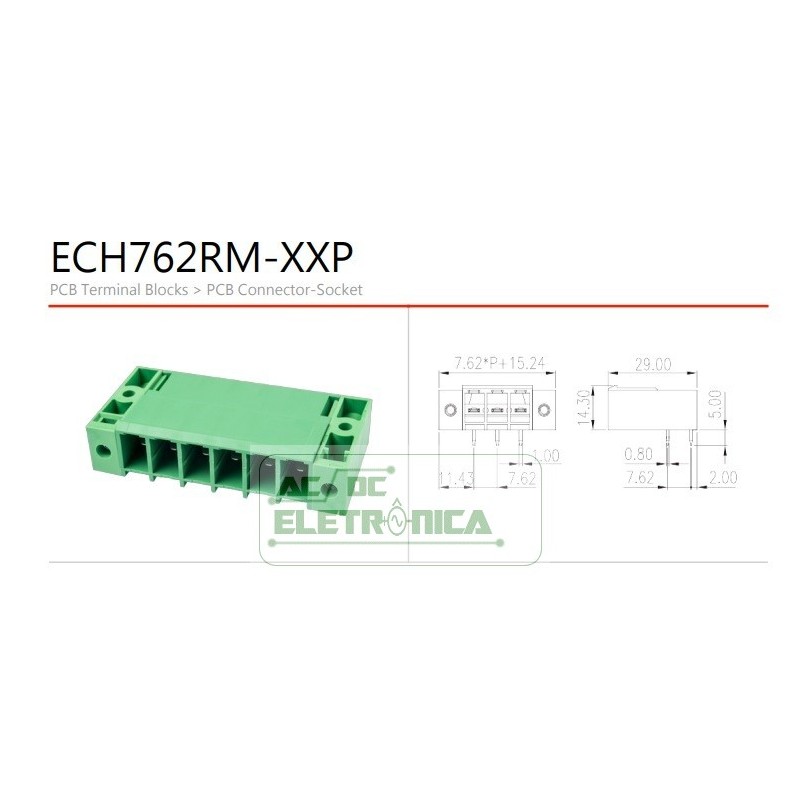

Comprimento (mm) 7,62 * (P-1) +22,86
Largura (mm) 29
Altura (mm) 14,3
Dimensões do pino (espessura x largura) (mm) 0,8x1,0
Diâmetro do orifício do PCB (mm) 1,5 ~ 1,6
Número de posições 03P
Nível único nível
Grupo de material de isolamento IIIa
Classificação de retardante de chama, em conformidade com UL94 V0
Resistência de isolamento =1000MO em DC 500V
Material condutor LIGA DE COBRE
Chapeamento da superfície do condutor ESTANHO PLATADO
Dados de conexão - IEC
Tensão nominal (V) 1000
Corrente nominal (A) 41
Tensão nominal (II / 2) (V) 1000
Tensão nominal (III / 2) (V) 630
Tensão nominal (III / 3) (V) 500
Tensão de impulso nominal (II / 2) (KV) 8
Tensão de impulso nominal (III / 2) (KV) 8
Tensão de impulso nominal (III / 3) (KV) 8
Torque de aperto com flange. máx (N.m) 0,3
Dados de conexão-UL
Tensão nominal (UL / CUL Grupo B) (V) 300
Corrente nominal (UL / CUL Grupo B) (A) 30
Tensão nominal (UL / CUL Grupo D) (V) 300
Corrente nominal (UL / CUL Grupo D) (A) 10
Meio Ambiente e Segurança
Proteção de dedo (SIM ou NÃO) SIM
Temperatura de operação. máx (° C) 120
Temperatura de operação. min (° C) -40
UL reconhecido
Tensão nominal (Grupo B) (V) 300
Corrente nominal (Grupo B) (A) 30
Tensão nominal (Grupo D) (V) 300
Corrente nominal (Grupo D) (A) 10
