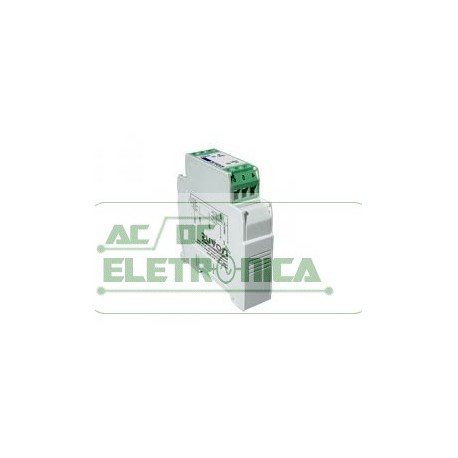

Transmissor de temperatura 4-20mA 12 a 35Vcc TxRail

Transmissor de temperatura 4-20mA 12 a 35Vcc TxRail

Para o modelo já configurado com sensor e faixa adequados não é
necessária nenhuma intervenção e sua instalação pode ser
executada imediatamente. Quando uma alteração na configuração é
necessária, esta é realizada no software TxConfig e então enviada
ao transmissor com o auxílio da Interface TxConfig.
Interface e software TxConfig compõem o Kit de Configuração do
Transmissor que pode ser adquirido junto a Novus Produtos
Eletrônicos Ltda. ou em seus representantes autorizados. O software
poder ser atualizado gratuitamente no website do fabricante. Para a
instalação, executar o arquivo Tx_setup.exe e seguir as instruções.
Erro de configuração da porta serial pode ocorrer quando
outros softwares utilizam a mesma porta serial. Finalizar todos
os softwares que utilizam a porta serial especificada para o
TxConfig antes de utilizá-lo.
1. Seleção do sensor: Define o sensor a ser utilizado. Ver Tabela 1.
2. Faixa de medida: Define a faixa de medição do transmissor,
indicando um valor Limite Inferior e um valor Limite Superior.
Quando o Limite Inferior é definido com valor maior que valor de
Limite Superior a corrente de saída opera de 20 a 4 mA.
Os valores escolhidos não podem ultrapassar a Faixa do Sensor
mostrada neste mesmo campo e, também, não podem
estabelecer faixa com largura (span) menor que o valor de Faixa
Mínima indicada mais abaixo neste mesmo campo. Ver Tabela 1
deste manual.
3. Otimização de Filtragem: Filtrar as medidas feitas pelo
transmissor eliminando interferências vindas da rede elétrica que
alimenta o processo.
4. Falha de Sensor: Estabelecer o comportamento da saída diante de
problemas apresentados pelo sensor. Quando selecionado Mínimo a
corrente de saída vai para <4 mA (down-scale), tipicamente utilizado
em refrigeração. Quando selecionado Máximo, vai para >20 mA (upscale), tipicamente utilizado em aquecimento.
5. Correção de Zero: Corrigir pequenos erros apresentados pelo
transmissor, por exemplo, quando da troca de sensor. Ver item
Operação neste manual.
6. Informações do transmissor: Neste campo constam dados que
identificam o transmissor. Estas informações auxiliam em
eventuais consultas ao fabricante.
7. Ler Configuração: Quando selecionado, permite ler a
configuração presente no transmissor conectado.
8. Enviar Configuração: Quando pressionado, permite enviar a
configuração ao transmissor conectado.
Nota: Se no pedido de compra o usuário não define uma
configuração específica, a seguinte configuração será adotada:
? Sensor Pt100, faixa 0 a 100 °C, 0 °C de correção de zero.
? Filtro para 60 Hz e saída em máximo para falhas de sensor.
