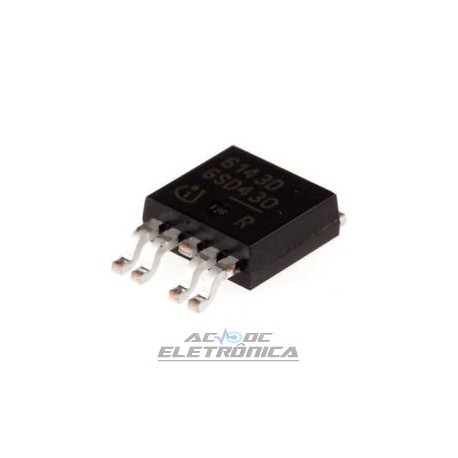

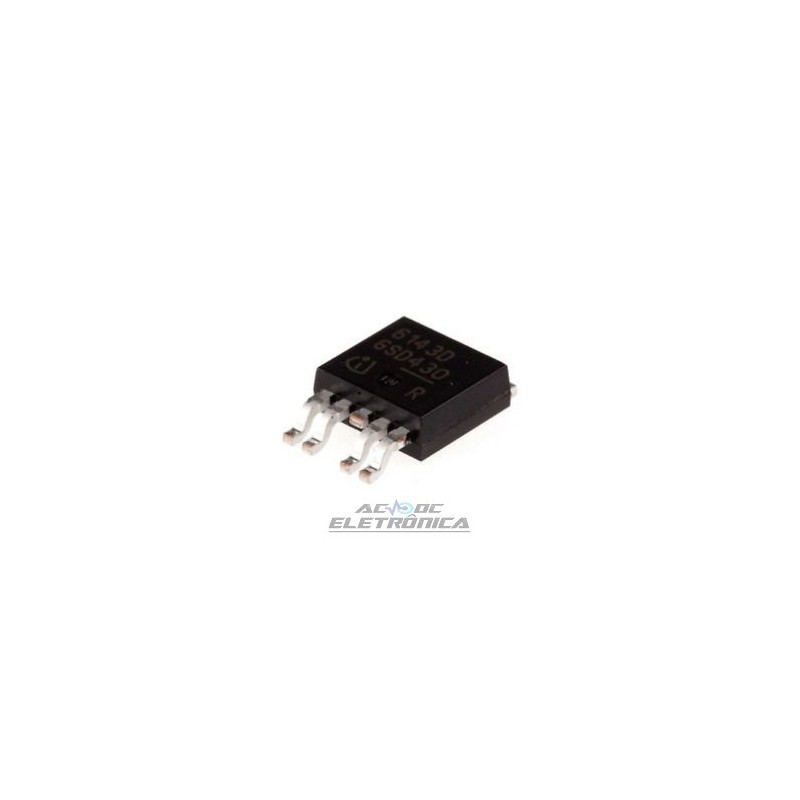

Transistor BTS6143D

Transistor BTS6143D - CIs de chave de força

Interruptor De Potência Alto Inteligente
Descrição geral
FET de potência vertical de canal N com bomba de carga, entrada controlada de corrente e feedback de diagnóstico com carga
sentido atual, integrado no chip Smart SIPMOS? na tecnologia de chip. Fornecendo funções de proteção incorporadas

Tensão de operação Vbb (on) 5,5 ... 38 V
Resistência no estado RON 10 mO
Corrente nominal IL (nom) 8A
Corrente de carga (ISO) IL (ISO) 33 A
Limitação de corrente IL12 (SC) 75 A
Reversão? • Proteção reversa da bateria por ativação automática de
MOSFET de potência
Características
• Proteção contra curto-circuito com trava
• limitação atual
• Proteção de sobrecarga
• Desligamento térmico com reinicialização
• Proteção contra sobretensão (incluindo descarga de carga)
• Perda de proteção do solo
• Perda de proteção Vbb (com diodo externo para
cargas indutivas carregadas)
• corrente de espera muito baixa
• Desmagnetização rápida de cargas indutivas
• Proteção contra descarga eletrostática (ESD)
• Compatibilidade eletromagnética estática otimizada
(EMC)
• Produto Verde (compatível com RoHS)
• qualificado pela AEC
Função de diagnóstico
• Sentido de corrente de carga proporcional (com sinal de falha definido em caso de sobrecarga, sobretemperatura
desligamento e / ou desligamento por curto-circuito)
