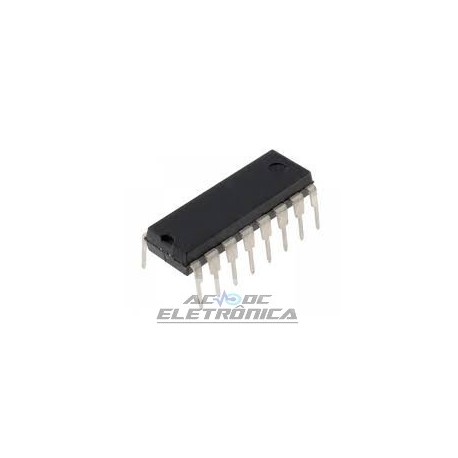

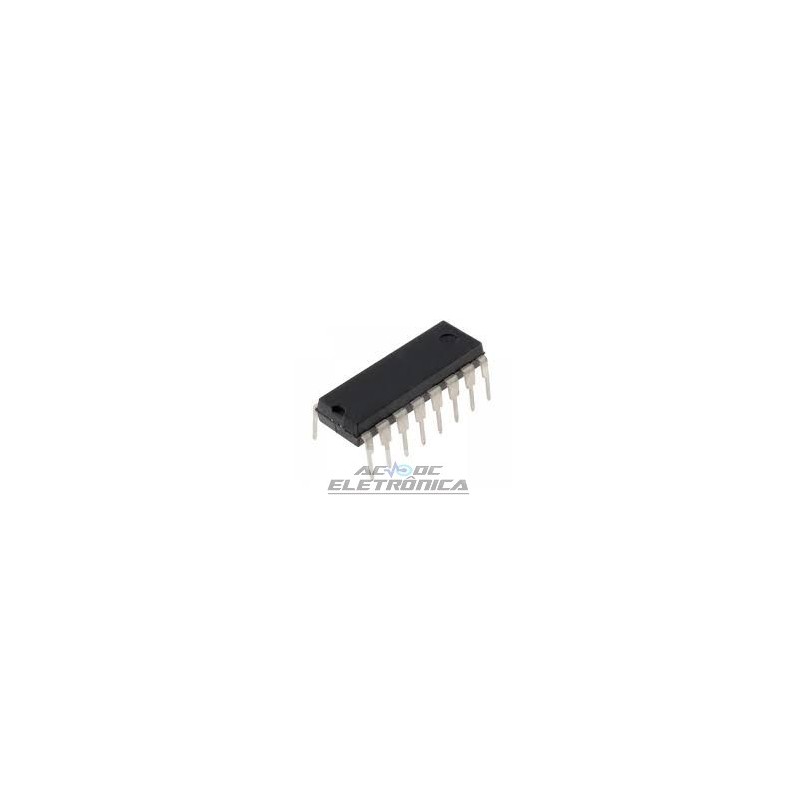

Circuito integrado CD45026 - MC145026

Circuito integrado CD45026 - MC145026

O CD45026/MC145026 encoder codifica nove linhas de informação e
envia serialmente esta informação após o recebimento de uma
ativar o sinal (TE). As nove linhas podem ser codificadas com
dados trinitários (baixo, alto ou aberto) ou dados binários (baixo ou
Alto). As palavras são transmitidas duas vezes por codificação
sequência para aumentar a segurança.
O encoder serialmente transmite dados trinianos conforme definido pelo estado da entrada A1 - A5 e A6 / D6 - A9 / D9
alfinetes Esses pinos podem estar em um dos três estados (baixo, alto ou aberto), permitindo 19,683 códigos possíveis. o
A sequência de transmissão é iniciada por um nível baixo no pino de entrada TE. Ao ligar, o MC145026 pode
transmitir continuamente enquanto TE permanecer baixo (também, o dispositivo pode transmitir sequências de duas palavras
TE baixo pulsante). No entanto, nenhum aplicativo MC145026 deve ser projetado para confiar na primeira palavra de dados
transmitido imediatamente após a ligação, porque esta palavra pode ser inválida. Entre as duas palavras de dados,
nenhum sinal é enviado para três períodos de dados .
Cada dígito trinário transmitido é codificado em pulsos . Uma lógica 0 (baixa) é codificada como dois
pulsos curtos consecutivos, uma lógica 1 (alta) como dois pulsos longos consecutivos e uma abertura (alta impedância)
como um pulso longo seguido por um pulso curto. O estado de entrada é determinado usando um dispositivo fraco de saída
para tentar forçar cada entrada alta e baixa. Se apenas um estado alto resultar dos dois testes, a entrada é assumida
para ser conectado ao VDD. Se apenas um estado baixo for obtido, a entrada é assumida como sendo conectada ao VSS. Se ambos
uma alta e uma baixa podem ser forçadas em uma entrada, uma abertura é assumida e é codificada como tal. O "alto" e
