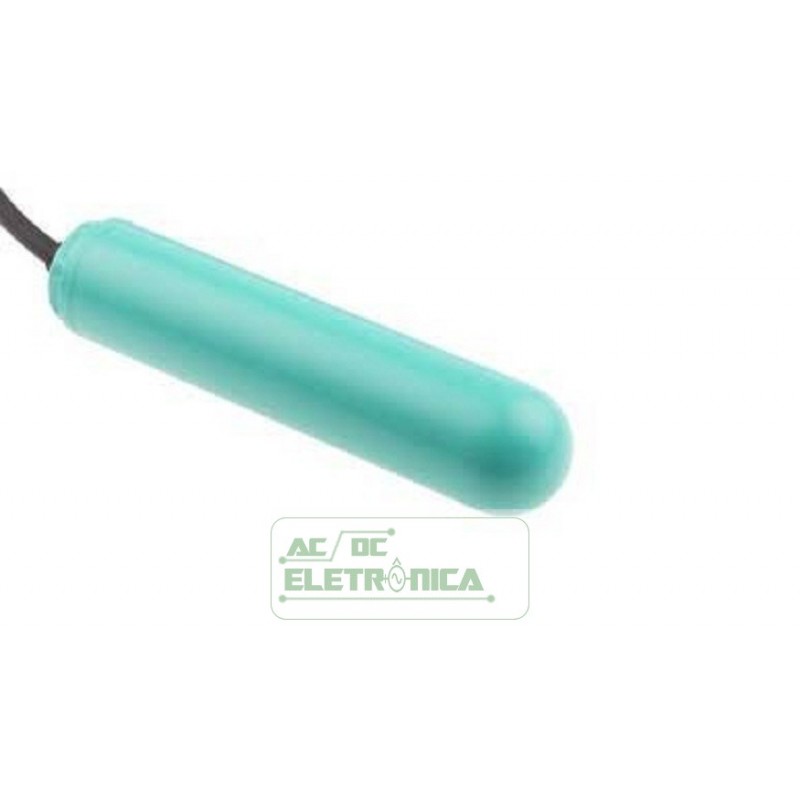

Chave flutuante LFL2-CK-U-PVC15 - PEPPERL+FUCHS

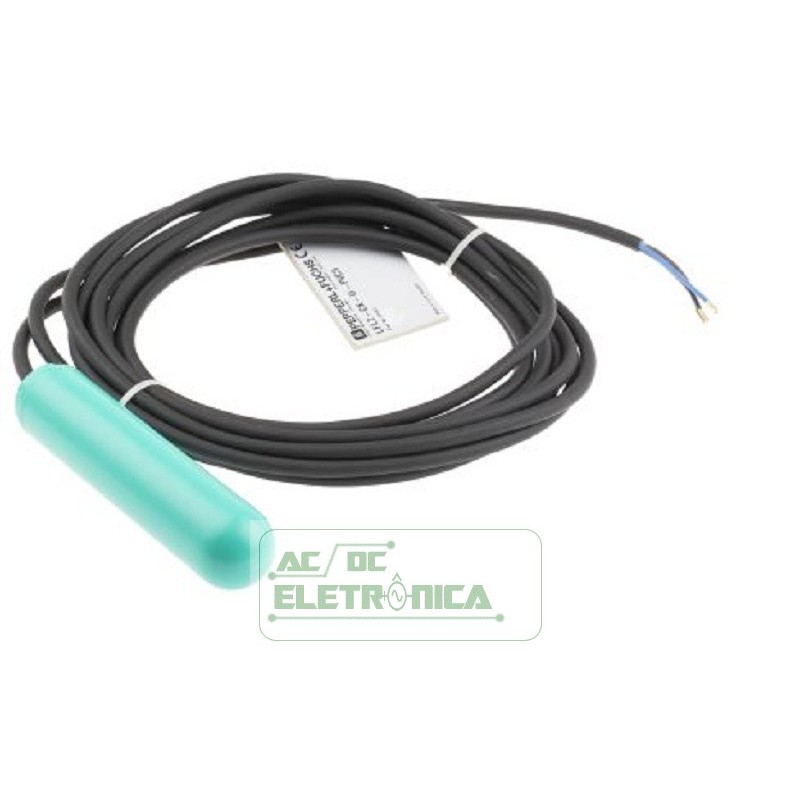

Chave flutuante LFL2-CK-U-PVC15 - PEPPERL+FUCHS cabo 15mt
(Float Switch LFL2-CK-U
Interruptor de nivel LFL2-CK-U
Interruptor de Nivel de Líquidos)

Especificações Eletricas
Contato carregando 250 V AC / 3 A; 150 V DC / carga resistiva de 0,25 A; 60 V DC / 1 A carga resistiva
Tensão nominal de isolamento 300 V
Tensão suportável de pulso 4 kV
Conformidade com a diretiva
Baixa voltagem
Diretiva 2006/95 / CE EN 60947-5-1: 2004 + Cor.:2005 + A1: 2009
Conformidade
Grau de proteção IEC 60529: 2001
Inscrição
Descrição microinterruptor com esfera de comutação, contato reversível
Função e design do sistema
Arquitetura do equipamento Este dispositivo pode ser usado com qualquer circuito sequencial, desde que o
circuito pode suportar os valores do circuito elétrico dos elementos de comutação.
Condições de funcionamento
Condições de instalação
As instruções de instalação variam de aplicação e comprimento mínimo entre a montagem e
flutuador:
= 100 mm (4 pol.), Preferido para combustíveis, óleos de aquecimento, fluidos oleosos
montagem:
- O interruptor de flutuação é montado lateralmente por meio de um cabo
glândula = G1A no vaso ou
- por meio de um contrapeso ou hastes (por exemplo, conjunto de interruptor de bóia)
do topo.
O pivô do cabo deve ser sempre horizontal.
Condições do processo
Pressão do processo (pressão estática) = 3 bar (43,5 psi) a 20 ° C (68 ° F)
Densidade = 0,8 g / cm3
Condições ambientais
Temperatura ambiente 5 ... 70 ° C (41 ... 158 ° F)
Temperatura de armazenamento -25 ... 70 ° C (-13 ... 158 ° F)
Altitude = 2.000 m acima do MSL
Especificações mecânicas
Grau de proteção IP68
Cabo Comprimento  15 m
Construção mecânica
Flutuador de material: PP (polipropileno)
cabo: PUR, altamente flexível (3 x 0,50 mm2)
Ângulo de comutação do ponto de comutação: ponto de comutação superior + 25 ° (± 10 °), comutação inferior
ponto -14 ° (± 16 °), medido contra a horizontal
Informação geral
Informação suplementar Declaração de conformidade, Declaração de conformidade, Atestado de
A conformidade e as instruções devem ser observadas quando aplicável.
Para obter informações, consulte www.pepperl-fuchs.com.
