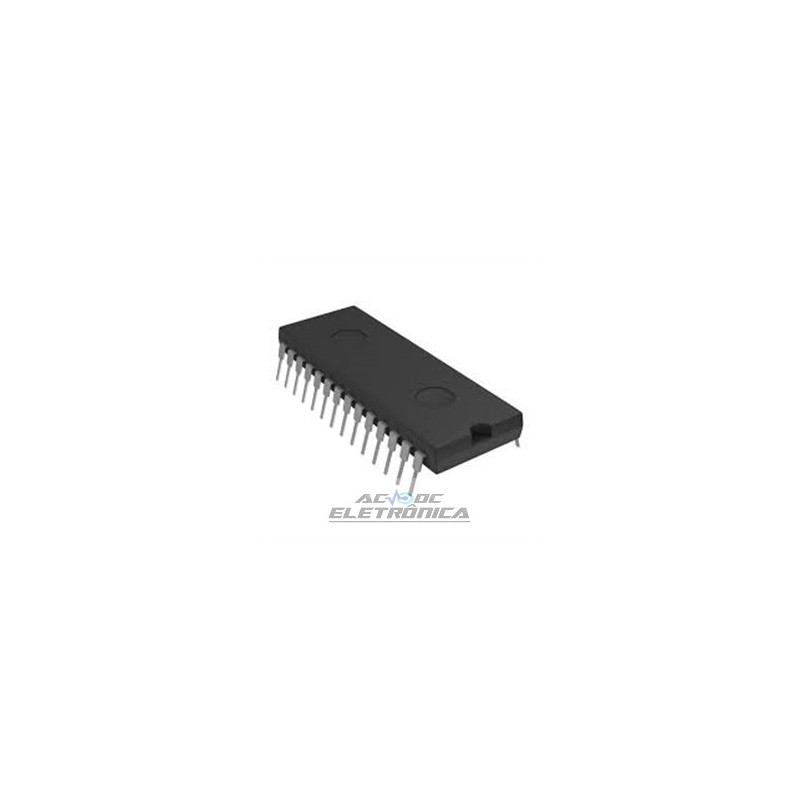

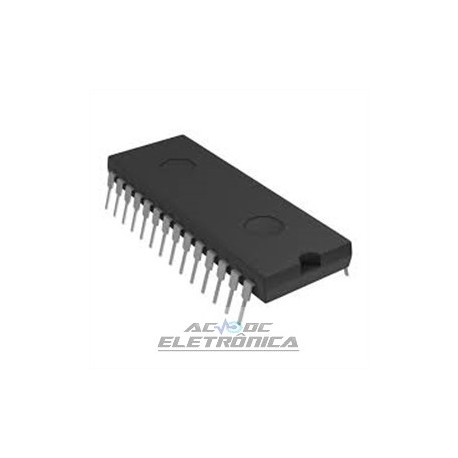

Circuito integrado D8251AFC - INS8251

Circuito integrado D8251AFC - INS8251

PROGRAMMABLE COMMUNICATION INTERFACES
DESCRIÇÃO O Receptor Síncrono / Assíncrono Universal pPD8251 e pPD8251A /
Transmissores (USARTs) são projetados para comunicações de dados de sistemas de microcomputadores.
O USART é usado como um periférico e é programado pelo 8080A ou outro
processador para se comunicar em técnicas de transmissão de dados em série comumente usadas, incluindo
IBM Bi-Sync. O USART recebe fluxos de dados seriais e os converte em
caracteres de dados paralelos para o processador. Ao receber dados seriais, o USART
também aceitar caracteres de dados do processador em formato paralelo, convertê-los em serial
formatar e transmitir. A USART sinalizará o processador quando ele estiver completamente
recebeu ou transmitiu um personagem e requer serviço. Status completo da USART
incluindo erros de formato de dados e sinais de controle, como TxE e SYNDET, está disponível
para o processador a qualquer momento.
RECURSOS • Operação assíncrona ou síncrona
Assíncrono:
Cinco caracteres de 8 bits
Taxa de relógio - 1, 16 ou 64 x taxa de transmissão
Quebrar Geração de Caracteres
Selecione 1, 1-1 / 2 ou 2 Stop Bits
Detector de Bit de Partida Falsa
Detecção Automática de Interrupção e Manipulação (pPD8251A)
Síncrono:
Cinco caracteres de 8 bits
Sincronização de caracteres internos ou externos
Inserção automática de sincronização
. Caracteres de sincronização simples ou duplos
• Taxa de transmissão (modo lX) - DC para 56 K Baud (pPD8251)
- DC para 64 K Baud (pPD8251A)
• Full Duplex, Transmissor de Buffer Duplo e Receptor
• Paridade, Overrun e Framing Flags
• Totalmente Compatível com 8080A / 8085 / pPD780 (Z80 ™)
• Todas as Entradas e Saídas são Compatíveis com TTL
• Alimentação de +5 Volt único, ± 10% (8251A) ± 5% (8251)
• Recebimento de dispositivo separado e transmissão de relógios TTL
• Pacote de Dip de Plástico de 28 Pinos
• Tecnologia MOS N-Channel
