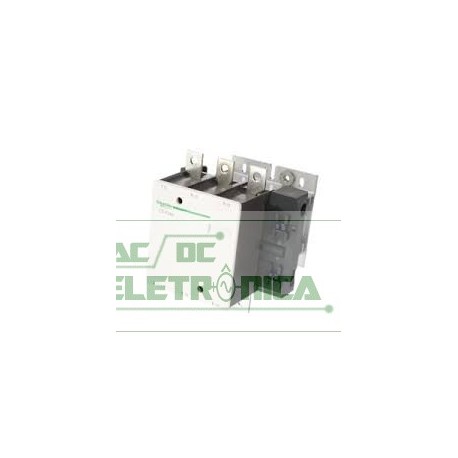

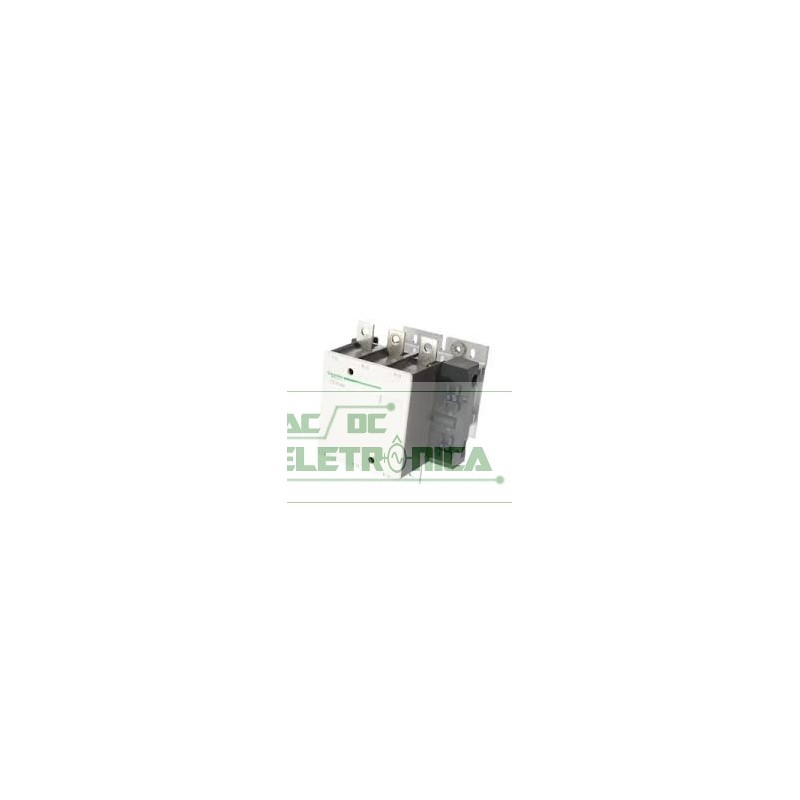

Contator 265A 1000Vca 3P 3NA - LC1 F265

Contator 265A 1000Vca 3P 3NA - LC1 F265

Schneider

Alcance TeSys
Nome do produto TeSys F
Tipo de produto ou componente Contactor
Nome abreviado do dispositivo LC1F
Aplicação do contactor Carga resistiva
Controlo do motor
Categoria de utilização AC-3
AC-4
AC-1
Identificação de polos 3P
Power pole contact composition 3 NA
[Ue] tensão estipulada de
funcionamento nominal
<= 1000 V CA 50/60 Hz
<= 460 V CC
[Ie] corrente estipulada de
funcionamento
350 A 40 °C) a <= 440 V CA AC-1
265 A 55 °C) a <= 440 V CA AC-3
Alimentação do motor kW 132 kW a 380...400 V CA 50/60 Hz AC-3)
140 kW a 415 V CA 50/60 Hz AC-3)
140 kW a 440 V CA 50/60 Hz AC-3)
147 kW a 1000 V CA 50/60 Hz AC-3)
160 kW a 500 V CA 50/60 Hz AC-3)
75 kW a 220...240 V CA 50/60 Hz AC-3)
160 kW a 660...690 V CA 50/60 Hz AC-3)
51 kW a 400 V CA 50/60 Hz AC-4)
Tensão do circuito de comando 24...1000 V CA 40...400 Hz with LX1/LX9 coil
24...460 V CC with LX4 coil
100...250 V CA 50/60 Hz with LXE coil
100...380 V with LXE coil
[Uimp] Tensão de resistência aos
choques
8 kV
Categoria de sobretensão III
[Ith] corrente térmica convencional ao
ar livre
350 A a <40 °C
Poder de Fecho Irms nominais 2650 A CAem conformidade com IEC 60947-4-1
Poder de corte nominal 2120 Aem conformidade com IEC 60947-4-1
[Icw] corrente de curta duração
admissível estipulada
2200 A a <40 °C - 10 s
1230 A a <40 °C - 30 s
950 A a <40 °C - 1 min
620 A a <40 °C - 3 min
480 A a <40 °C - 10 min
Classificação faça fusível associado 315 A aM a <= 440 V
400 A gG a <= 440 V
Impedancia média 0,3 mOhm - Ith 350 A 50 Hz
[Ui] Tensão estipulada de Isolamento 1000 Vem conformidade com IEC 60947-4-1
1500 Vem conformidade com VDE 0110, grupo C
Dissipação de potência por pólo 37 W AC-1
21 W AC-3
Limites de tensão do circuito de
comando
Funcionamento 0,85 ... 1,1 Uc CA 40...400 Hz
Desprendimento 0,35...0,55 Uc CA 40...400 Hz
Funcionamento 0,85 ... 1,1 Uc CC
Desprendimento 0,15...0,2 Uc CC
Funcionamento 85...275 V CA 50/60 Hz
Desprendimento 0...60 V CA 50/60 Hz
Funcionamento 85...418 V CC
Desprendimento 0...45 V CC
Dissipação de calor 8 W
2,2…2,5 W
Tempo de funcionamento 40...65 ms fecho para with LX1/LX9 coil
100...170 ms abertura para with LX1/LX9 coil
40...50 ms fecho para with LX4 coil
40...65 ms abertura para with LX4 coil
40...80 ms fecho para with LXE coil
6...54 ms abertura para with LXE coil
Suporte de montagem Placa
Normas IEC 60947-1
IEC 60947-4-1
JIS C8201-4-1
EN 60947-1
EN 60947-4-1
Certificações do produto ABS
CB
DNV
RMRoS
UL
CSA
RINA
LROS (Lloyds Register of Shipping)
BV
Ligações - terminais Circuito de potência bar 2 cabo(s) - secção do barramento: 32 x 4 mm
Circuito de potência terminal de olhal 1 cabo(s) 240 mm²
Circuito de potência ligador 1 cabo(s) 240 mm²
Circuito de potência ligação com perne
Circuito de controlo terminais de abraçadeiras roscadas 1 cabo(s) 1…4 mm²flexível sem
extremidade do cabo
Circuito de controlo terminais de abraçadeiras roscadas 2 cabo(s) 1…4 mm²flexível com
extremidade do cabo
Circuito de controlo terminais de abraçadeiras roscadas 1 cabo(s) 1…4 mm²flexível com
extremidade do cabo
Circuito de controlo terminais de abraçadeiras roscadas 2 cabo(s) 1…2,5 mm²sólido sem
extremidade do cabo
Circuito de controlo terminais de abraçadeiras roscadas 1 cabo(s) 1…4 mm²
Circuito de controlo terminais de abraçadeiras roscadas 2 cabo(s) 1…4 mm²
Circuito de controlo terminais de abraçadeiras roscadas 1,0 cabo(s) 0,2…2,5 mm²flexível sem
extremidade do cabo
Circuito de controlo terminais de abraçadeiras roscadas 1,0 cabo(s) 0,25…2,5 mm²flexível com
extremidade do cabo
Circuito de controlo terminais de abraçadeiras roscadas 1,0 cabo(s) 0,2…2,5 mm²sólido sem
extremidade do cabo
Binário de aperto Circuito de potência 35 N.m
Circuito de controlo 1,2 N.m
Circuito de controlo 0,6 N.m
Durabilidade mecânica 10 Mciclos
