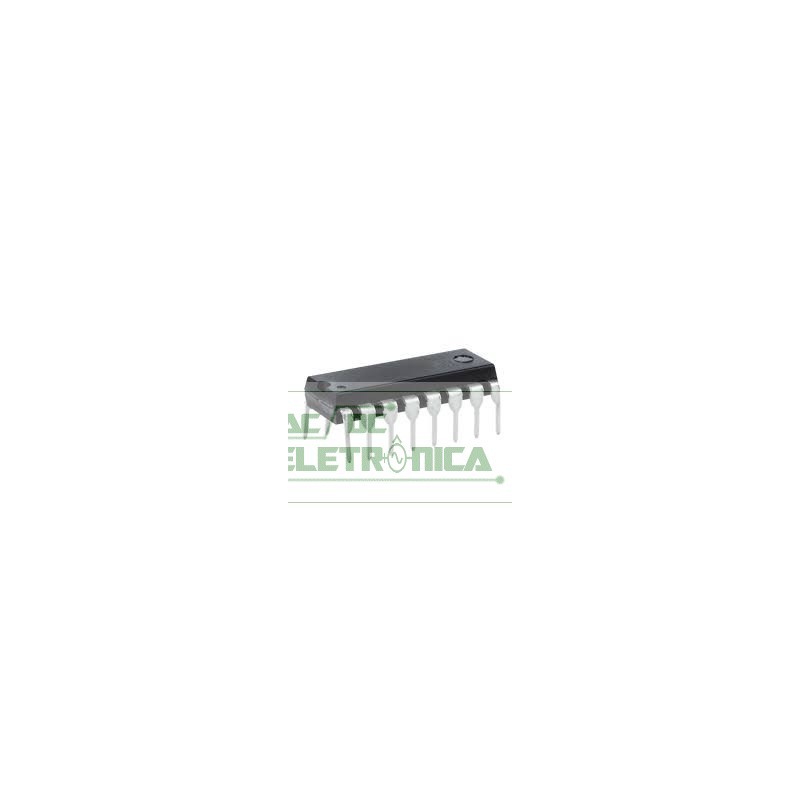

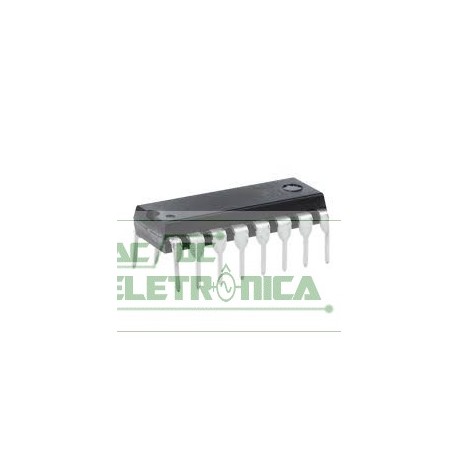

Circuito integrado DG412DY

Circuito integrado DG412DY

Quad,Switches Analógicos SPST
Descrição geral
Análises redesenhadas DG411 / DG412 / DG413 da Maxim
switches agora apresentam baixa correspondência de resistência
entre interruptores (3O max) e garantia de resistência
planicidade sobre o alcance do sinal (?4O max). Estes
interruptores de baixa resistência também funcionam igualmente bem
qualquer direção. Eles garantem baixa injeção de carga,
baixo consumo de energia e uma tolerância de ESD
Mínimo de 2000V por Método 3015.7. O novo design
oferece baixa corrente de fuga ao longo da temperatura (menos
de 5nA a + 85 ° C).

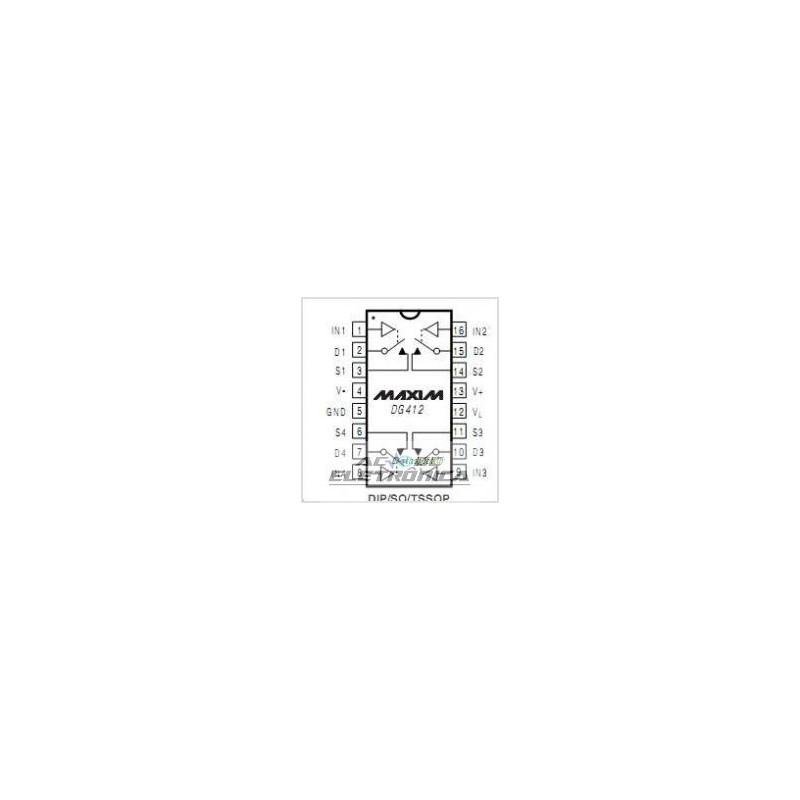

Os DG411 / DG412 / DG413 são quad, monopolar / single-throw
(SPST) interruptores analógicos. O DG411 é normalmente
fechado (NC), e o DG412 está normalmente aberto
(NÃO). O DG413 tem dois interruptores NC e dois NO
comuta. Os tempos de troca são inferiores a 150ns máx.
TON e menos de 100ns max para tOFF. Esses dispositivos
operar de uma única fonte de + 10V a + 30V, ou bipolar
± 4.5V a ± 20V suprimentos. Maxim’s melhorou
DG411 / DG412 / DG413 são fabricados com um silicongato de 44V
processo.
Aplicações
Sistemas de Comunicação de Circuitos Sample-and-Hold
Sistemas Operados por Bateria do Equipamento de Teste
Heads-Up exibe PBX, PABX
Orientação e controle de sistemas de roteamento de sinal de áudio
Rádios Militares
Novas características
? Atualização de plug-in para padrão da indústria
DG411 / DG412 / DG413
? Melhor Correspondência de RDS (ON) entre Canais
(3O max)
? Garantido RFLAT (ON) sobre o intervalo de sinal (?4O)
? injeção de carga melhorada (10pc max)
? Melhoria da Temperatura de Excesso de Vazamento
(<5nA a + 85 ° C)
? Suporta descarga eletrostática (2000V min)
de acordo com o método 3015.7
__________________Características existentes
? Low RDS (ON) (35 O máx)
? Single-Supply Operation + 10V a + 30V
? Operação de Abastecimento Bipolar ± 4,5V a ± 20V
? Baixo consumo de energia (máx 35µW)
? Manipulação de sinal de trilho a trilho
? Compatível com TTL / CMOS-Logic
