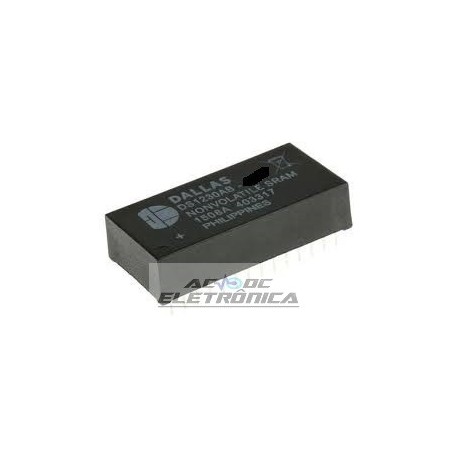

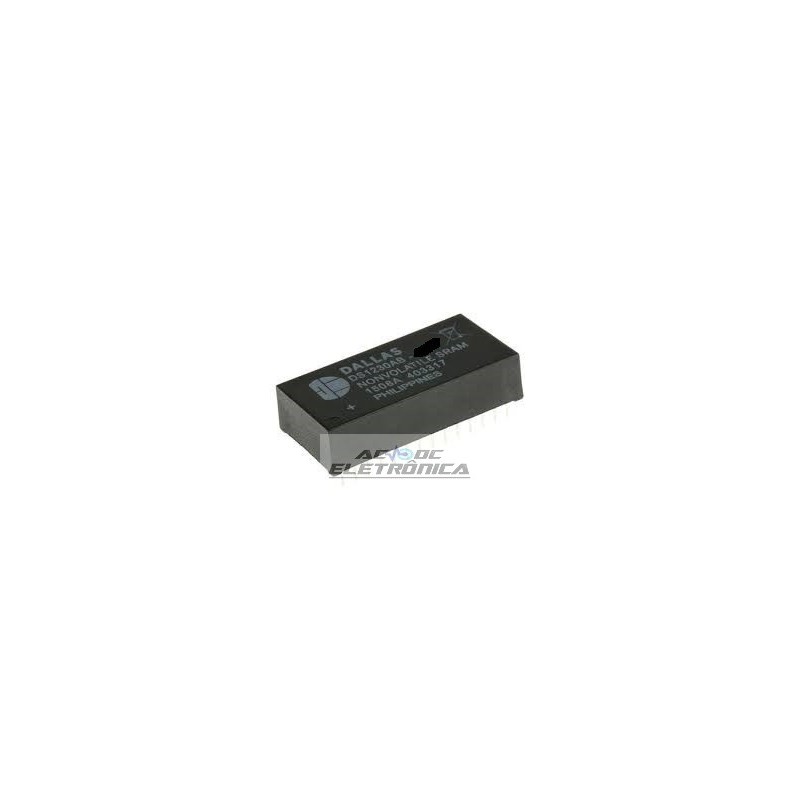

Circuito integrado DS1230AB-70 Dallas

Circuito integrado DS1230AB-70 Dallas

NVSRAM 256K PARALELO 28EDIP
Memória IC NVSRAM (SRAM não volátil) 256 Kb (32 K x 8) Paralelamente 70ns 28-EDIP
CARACTERÍSTICAS
? 10 anos de retenção mínima de dados no
ausência de energia externa
? Os dados são automaticamente protegidos durante a energia
perda
? Substitui 32k x 8 RAM estática volátil,
EEPROM ou memória flash
? Ciclos de gravação ilimitados
? CMOS de baixa potência
? Ler e escrever tempos de acesso de 70 ns
? A fonte de energia de lítio é eletricamente
desconectado para manter o frescor até que a energia seja
aplicado pela primeira vez
? Faixa de operação VCC ± 10% completa (DS1230Y)
? Opcional faixa de operação de 5% VCC
(DS1230AB)
? Faixa de temperatura industrial opcional de
-40 ° C a + 85 ° C, designado IND
? Pacote DIP padrão de 28 pinos JEDEC
? Pacote PowerCap Module (PCM)
- Módulo montável diretamente na superfície
- O PowerCap de snap-on substituível fornece
bateria de backup de lítio
- Pinagem padronizada para todos os não-voláteis
Produtos SRAM
- O recurso de desprendimento no PowerCap permite
remoção fácil usando uma chave de fenda comum
DESCRIÇÃO
As SRAMs não voláteis DS1230 256k são SRAMs não voláteis de 262.144 bits, totalmente estáticas, organizadas como
32.768 palavras por 8 bits. Cada NV SRAM tem uma fonte de energia de lítio independente e circuito de controle
que monitora constantemente o VCC para uma condição fora da tolerância. Quando tal condição ocorre, o
fonte de energia de lítio é automaticamente ligado e proteção contra gravação é incondicionalmente habilitado para
impedir a corrupção de dados. Os dispositivos DS1230 do pacote DIP podem ser usados no lugar dos estáticos 32k x 8 existentes
RAMs em conformidade com o popular padrão DIP bytewide de 28 pinos. Os dispositivos DIP também correspondem
pinagem de 28256 EEPROMs, permitindo a substituição direta enquanto melhora o desempenho. Dispositivos DS1230
no pacote Low Profile Module são especificamente projetados para aplicações de montagem em superfície. Não há
limite no número de ciclos de gravação que podem ser executados e nenhum circuito de suporte adicional é necessário para
interface com microprocessador.
