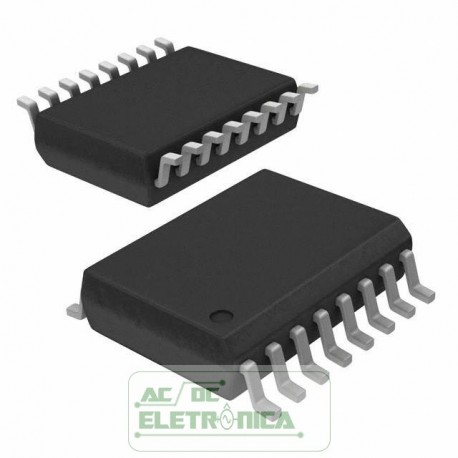

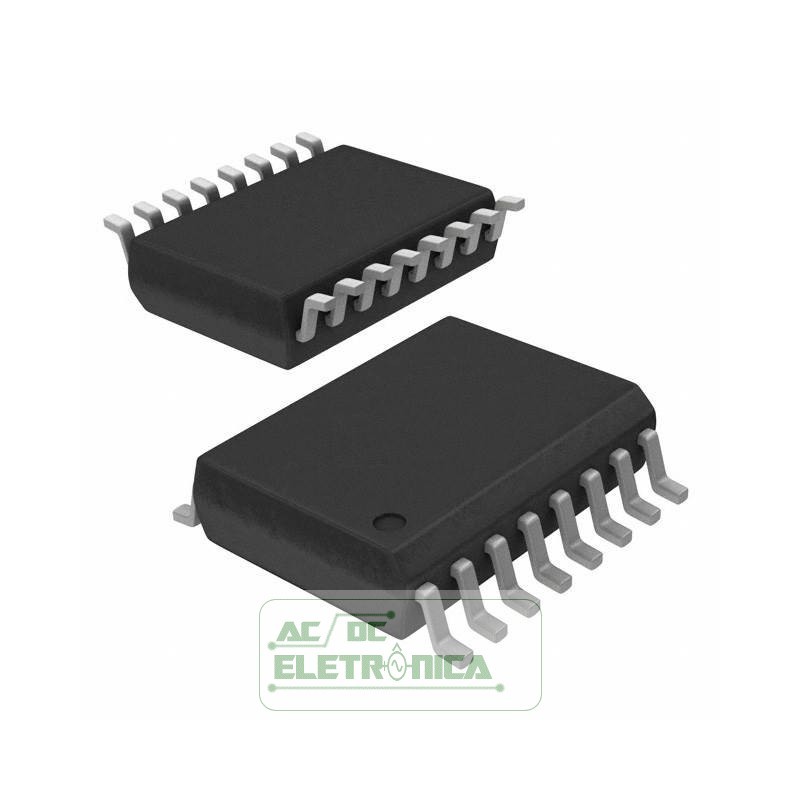

Circuito integrado DAC714U SMD SOIC16 Largo

Circuito integrado DAC714U

DESCRIÇÃO
O DAC714 é um conversor monolítico digital-analógico (D / A) completo, que inclui uma referência compensada pela temperatura de + 10V, um amplificador de corrente para tensão, um conversor de alta velocidade.
interface serial síncrona, uma saída serial que permite
em cascata vários conversores e uma limpeza assíncrona
função que define imediatamente a tensão de saída para escala média.
A faixa de tensão de saída é de ± 10V, ± 5V ou 0 a + 10V enquanto
operando com suprimentos de ± 12V ou ± 15V. O ganho e bipolar
Os ajustes de deslocamento são projetados para que possam ser definidos via
potenciômetros externos ou conversores D / A externos. o
o amplificador de saída está protegido contra curto-circuito ao terra.
O DAC714 de 16 pinos está disponível em um DIP plástico de 0,3 CERDIP e pacote SO plástico de corpo largo.
DAC714P, U, HB e HC são especificados entre –40 ° C e
Faixa de temperatura de + 85 ° C enquanto o DAC714HL é especificado
na faixa de 0 ° C a + 70 ° C.
