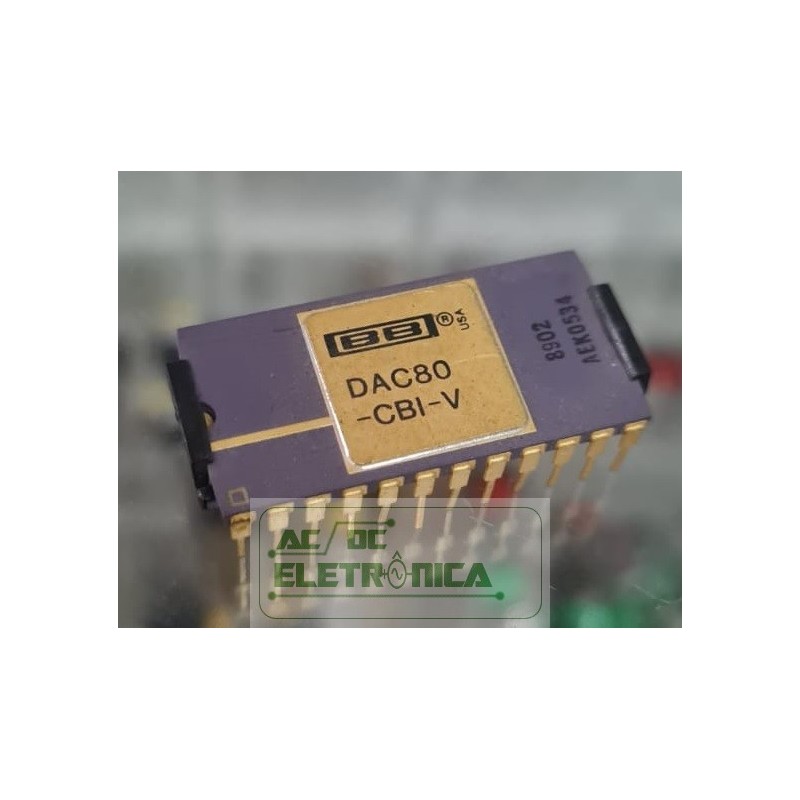

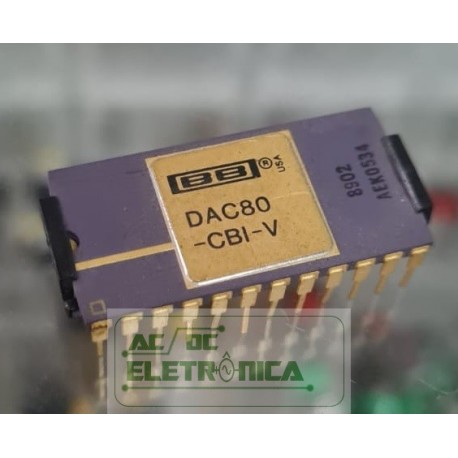

Circuito integrado DAC80-CBI-V

Circuito integrado DAC80-CBI-V

DESCRIÇÃO
Este conversor digital-analógico monolítico é equivalente pino por pino ao padrão da indústria DAC80 introduzido pela primeira vez por Burr-Brown.

Seu design de chip único inclui o amplificador de saída e fornece uma referência altamente estável capaz de fornecer até 2,5 mA para uma carga externa sem degradação do desempenho D/A.

Este conversor usa técnicas de circuito comprovadas para fornecer desempenho preciso e confiável. sobre variações de temperatura e fonte de alimentação.
O uso de um diodo zener enterrado como base para a referência interna contribui para a alta estabilidade e baixo ruído do dispositivo.
Métodos avançados de corte a laser resultam em corrente de saída de precisão e feedback do amplificador de saída
resistores, bem como baixos erros de linearidade integral e diferencial. O design inovador do circuito permite que o DAC80 opere em tensões de alimentação tão baixas quanto ± 11,4 V sem perda de desempenho ou precisão em qualquer faixa de tensão de saída.
A menor dissipação de energia deste chip de 118 mil por 121 mil resulta em maior confiabilidade e maior estabilidade a longo prazo.
Burr-Brown melhorou ainda mais a confiabilidade do DAC80 monolítico, oferecendo um pacote de cerâmica hermético com brasagem lateral.
Além disso, a facilidade de uso foi aprimorada ao eliminar a necessidade de uma fonte de alimentação lógica de +5 V.
Para aplicações que exigem confiabilidade e baixo custo, o DAC80P em um pacote de plástico moldado oferece o mesmo desempenho elétrico em relação à temperatura que o modelo cerâmico.
O DAC80P está disponível apenas com saída de tensão.
Para projetos que exigem uma faixa de temperatura mais ampla, consulte os modelos DAC85H e DAC87H da Burr-Brown.
DAC80DAC80P
CARACTERÍSTICAS
PIN OUT PADRÃO DA INDÚSTRIA COMPLETO ±10V SWING COM VCC = ±12VDC AS ENTRADAS DIGITAIS SÃO COMPATÍVEIS COM TTL E CMOS ESPECIFICAÇÕES GARANTIDAS COM FONTES DE ±12V E ±15V ±1/2LSB MÁXIMO NÃO LINEARIDADE:0°C a +70°C TEMPO DE ESTABELECIMENTO : 4µs máx. até ±0,01% da escala total MONOTÔNICA GARANTIDA:0°C a +70°C
