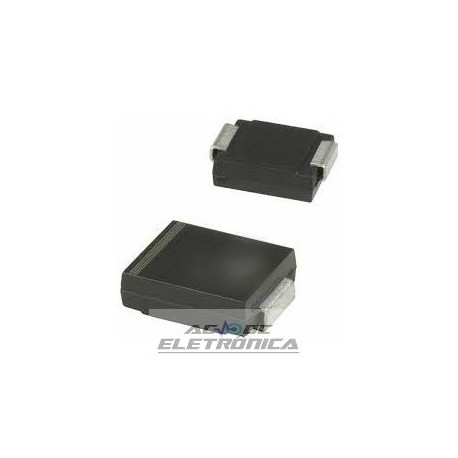

Diodo SMCJ40A SMD

Diodo SMCJ40A SMD

Supressores de ESD / Diodos TVS 1.5kW 40V 5% Uni-Directional
A série SMCJ é projetada especificamente para proteger
equipamentos eletrônicos sensíveis a partir de transientes de tensão
induzido por relâmpagos e outros eventos de tensão transitórios
• potência de pulso de pico de 1500W
capacidade em 10 / 1000µs
forma de onda, taxa de repetição
(ciclos de trabalho): 0,01%
• excelente fixação
capacidade
• surto incremental baixo
resistência
• IR típico menor que 1 µA
quando VBR min> 12V
• Para montagem em superfície
aplicativos para otimizar
espaço de tabuleiro
• pacote de baixo perfil
• Alívio de tensão incorporado
• O modo de falha típico é
curto de mais especificado
tensão ou corrente
• Teste Whisker é conduzido
baseado em JEDEC
JESD201A por sua tabela 4a
e 4c
• IEC-61000-4-2 ESD
30kV (Ar), 30kV (Contato)
• Proteção contra ESD de dados
linhas de acordo com
IEC 61000-4-2
• Proteção de dados por EFT
linhas de acordo com
IEC 61000-4-4
• tempo de resposta rápido:
tipicamente menor que 1,0ps
de 0V a BV min
• chip passivado de vidro
junção
• Temperatura alta
refluir solda
garantido: 260 ° C / 40s
• VBR @ TJ
= VBR a 25 ° C
x (1 + aT x (TJ)
 - 25))
(aT: temperatura
Coeficiente, valor típico
é de 0,1%)
• O pacote de plástico é
inflamabilidade avaliado V-0 por
Laboratórios Underwriters
• Conheça MSL level1, por
J-STD-020, LF maximun
pico de 260 ° C
• Estanho fosco sem chumbo
• Livre de halogênio e RoHS
 compatível
• E3 sem Pb significa 2º
nível de interconexão é
Pb-free e o terminal
material de acabamento é estanho (Sn)
(IPC / JEDEC J-STD609A.01)
Aplicações
Os dispositivos TVS são ideais para a proteção de interfaces de E / S,
Barramento VCC e outros circuitos vulneráveis ??usados ??em Telecom,
Computador, Industrial e Eletrônica de Consumo
aplicações.
