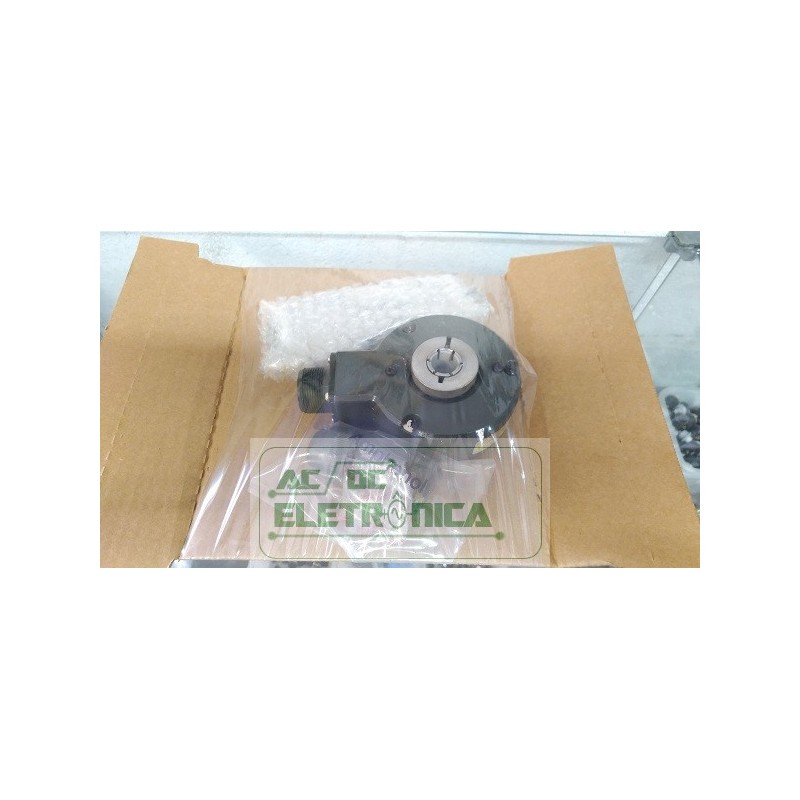

Encoder incremental HS35B1024934B7

Encoder incremental HS35B1024934B7
Encoder incremental HS35B1024934B7
• Encoder tipo Hollowshaft elimina suporte
de montagem, acoplamento elástico, e
horas de montagem
• Montagem direta no eixo elimina vários
procedimentos de alinhamento
• Suporte flexível minimiza as cargas axiais
e radiais
• Disco metálico (inquebrável)
• Isolamento térmico
• Isolamento elétrico
Código do Sinal Incremental
Resolução 1 até 1024 pulsos por volta
Formato Dois canais em quadratura (AB) com sinal de referência (Z)
e sinais complementares opcionais.
Defasagem Sinal A adiantado em relação a B com o eixo virando no
sentido Horário (olhando para o centro do eixo)
Defasagem da
Quadratura 90 ± 22,5 elétrico
Simetria 180 ± 18 elétrico
Referência 180 ± 18 elétrico (em sincronia com a borda de descida de B)
Formato do Sinal Onda quadrada com bordas de descida e subida menor que
1 microsegundo e carga capacitiva de 1000 pf
Alimentação/Consumo 4,5 até 26 Vcc máximo consumo de 100mA, não incluindo
as cargas na saída
Saídas Coletor aberto: 30 Vcc máx., 40 mA NPN.
Push-Pull ou Diferencial (Line Drive): 40 mA NPN ou PNP
Reposta de freqüência 100 Khz máx.
Proteção elétrica Sobretensão, inversão de polaridade e curto circuito nas saídas
Imunidade a ruídos Testado para suportar EN50082-2 (aplicação industrial) para
descarga eletrostática, rádio freqüência, transientes elétricos
rápidos, interferência magnética.
O encoder HS35B tipo Hollowshaft (eixo vazado) com grau de proteção IP66 foi projetado para fácil instalação em
motores ou eixos de máquinas.
Seu eixo foi desenhado para eliminar o uso de acoplamentos elásticos, suportes de fixação, flanges e outros
dispositivos de montagem. Isto não apenas reduz a profundidade, mas também os custos de instalação.
O HS35B Hollow Shaft possui um disco metálico (inquebrável) que atende a demandas nas aplicações com impacto
e vibrações geradas no processo.
Ele flutua sobre seu eixo e o suporte flexível elimina a carga sobre o eixo, além de evitar desgastes e a necessidade
de manutenção.
O HS35B tem uma proteção elétrica completa para sobretensão, inversão de polaridade e curto circuito na saída.
Adicionalmente, o HS35B tem seu eixo isolado termicamente do meio, além dos selos que permitem aplicações com
grau de proteção IP66.
Vida do Rolamento 80.000 horas @ 3600 RPM; 128.000 @1800 RPM
Carga Máxima: 177N radial , 133N axial
Velocidade do Eixo < 15mm: 3600rpm máx.
> 15mm:1800rpm máx.
Tolerâncias do eixo
vazado nominal +0,008/+0,013mm
Requisitos para o
eixo Motor: Runout (Folga Radial): ± 0,63 mm
Folga Axial: 1,27mm
Tamanho do Eixo Motor Mínimo de 32mm
Tamanho Máximo do Eixo de 51mm; para instalação com tampa,
recomenda-se eixo sólido; chavetado; não utilizar eixo com rebaixo.
Torque Inicial 0,35N.cm
Torque Normal 0,32N.cm
Momento de Inércia Eixo < 15mm:
Eixo < 15mm:
Peso Aproximado 0,455 Kg
Temperatura
de Operação
Padrão -10 C até 70 C
Estendida: 0 até 100 C
derivação de 5 C por 1000rpm acima
de 1800 rpm
Opcional: -40 C até 70 C
Temperatura
de Armazenagem: -40 C até 90 C.
Choque 50 G’s por 11 milisegundos
Vibração 5 a 2000hz @2,5 G’s
Umidade até 98% sem condensação
Proteção do
Invólucro IP66 (a prova de pó e jato d’água)

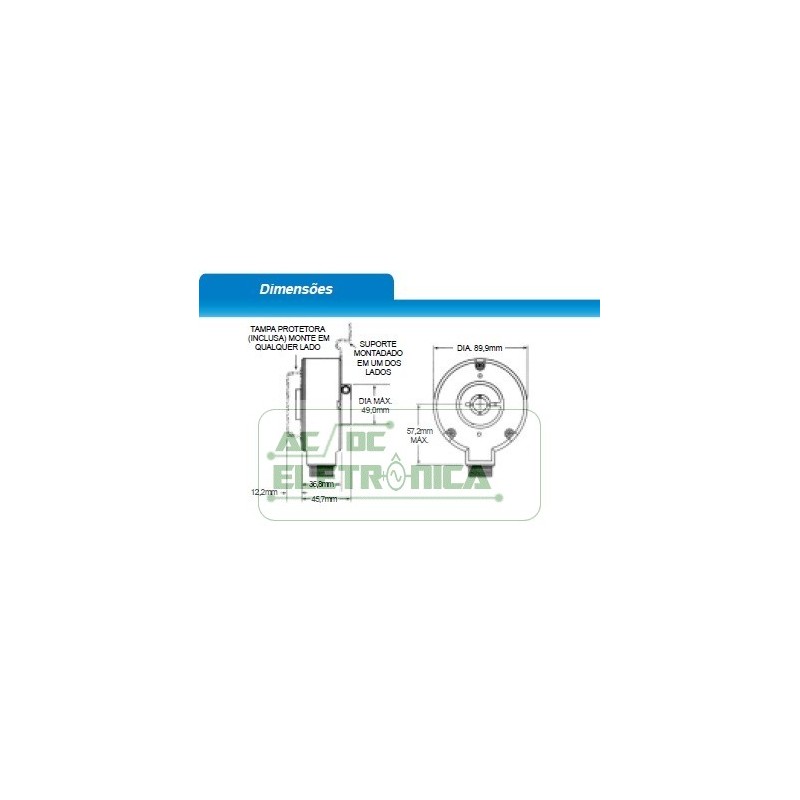

Características Mecânicas
• Disco metálico.
• Montagem flexível.
• Elimina as cargas dinâmicas no
rolamento.
• Conexão elétrica por cabo ou
conector (IP66).
• Eixo com selo mecânico (IP66).
• Eixo e invólucro isolados do eixo
motor.
• Temperatura de até 100 C.
Características Elétricas
• Proteção contra sobretensão,
inversão de polaridade e curto
circuito na saída.
• Imune a ruídos EMC (EN50082-2).
• Eletricamente Isolado.
HS35B Encoder Tipo Hollowshaft projetado para fácil instalação em motores ou
eixos de máquinas..
