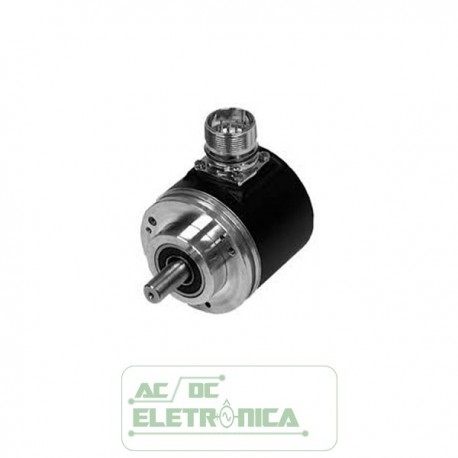

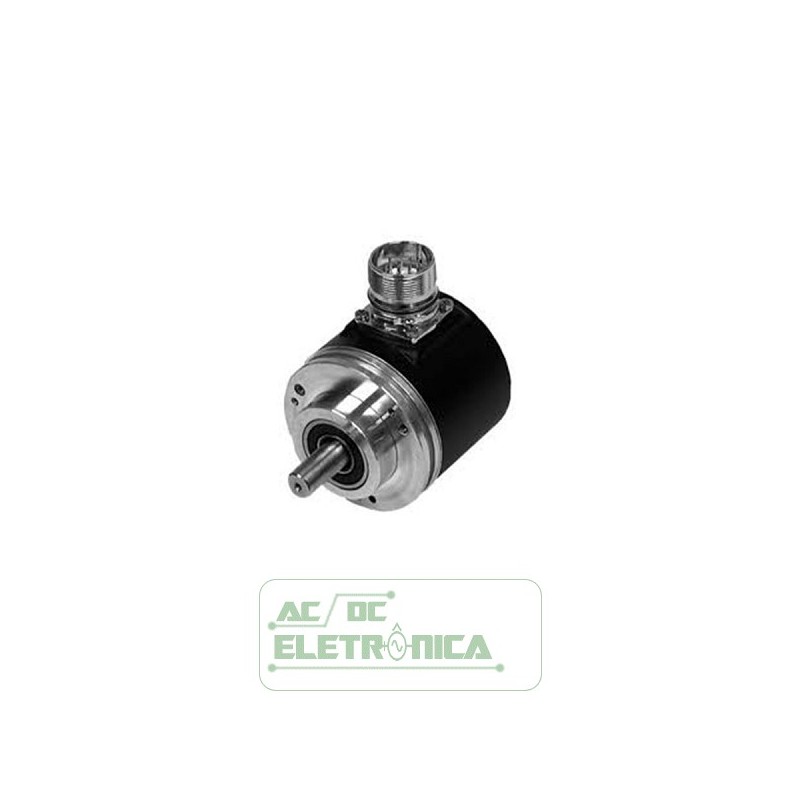

Encoder absoluto AVM58N-11AAR0BN-1212 (4096 Pulsos) PEPPERL+FUCHS

Encoder absoluto AVM58N-11AAR0BN-1212 (4096 Pulsos)
PEPPERL+FUCHS
Encoder absoluto 4096 pulson 10 a 30v

ï Padrão industrial
carcaça ÿ58 mm
ï 30 bits multivolta
ï Transferência de dados até 2 MBaud
ï Interface RS 422 opticamente isolada
ï Servo ou flange de fixação
ï função de ajuste de zero
ï Até 4.096 pulsos em incremental
pista

Descrição
Este codificador absoluto multivoltas com velocidade moderna
a tecnologia transmite um valor de posição
correspondente à configuração do eixo via SSI
interface (Synchronous Serial Interface). o
a resolução máxima do AVM58 é máxima
65536 passos por revolução a 16384 revoluções.
Os dispositivos da série AVM58 são equipados com
um microcontrolador.
O módulo de controle envia um pacote de relógio para o
codificador absoluto para obter os dados de posição. o
codificador rotativo, em seguida, envia os dados de posição
sincronizado aos ciclos do módulo de controle.
É possível selecionar os seguintes itens com
entradas de função
ï a direção da contagem e
ï a função de ajuste de zero (valor predefinido)
Este codificador absoluto multivolta está disponível em um
projeto de flange de fixação com um diâmetro de eixo de
10 mm x 20 mm, ou em um projeto de servo-flange com um
diâmetro do eixo de 6 mm x 10 mm. O elétrico
a conexão é feita por um plugue redondo de 12 pinos
conector. Também é possível obter uma versão com
um conector de cabo de 1 m.

Dados técnicos
Especificações Gerais
Amostragem fotoelétrica do tipo de detecção
Codificador absoluto multivolta do tipo de dispositivo
Número do arquivo UL E223176 "Para uso somente em aplicativos NFPA 79", se UL
a marcação está marcada no produto.
Parâmetros relacionados à segurança funcional
MTTFd 150 a
Mission Time (TM) 20 a
L10 1.9 E + 11 a 6000 rpm e carga axial / radial de eixo 20/40 N
Cobertura de diagnóstico (DC) 0%
Especificações Eletricas
Tensão de operação UB 4,5 ... 30 V DC (SSI, SSI + RS422); 10 ... 30 V DC (SSI +
Empurrar puxar)
Corrente de alimentação sem carga I0 máx. 180 mA
Atraso de tempo antes da disponibilidade tv <250 ms
Linearidade ± 2 LSB em 16 bits, ± 1 LSB em 13 bits, ± 0,5 LSB em 12 bits
Código de saída, código cinza, código binário
Curso de código (direção de contagem) cw descendente (rotação no sentido horário, curso de código
descendente)
Interface
Tipo de interface SSI; SSI + trilha incremental
Tempo monoflop 20 ± 10 µs
Resolução
Uma volta de até 16 bits
Multivolta de 14 bits
Resolução geral de até 30 bits
Taxa de transferência 0,1 ... 2 MBit / s
Queda de tensão UB - 2,5 V
Conformidade padrão RS 422
Entrada 1
Seleção do tipo de entrada da direção de contagem (cw / ccw)
Tensão do sinal
Alto 4,5 ... 30 V
Baixo 0 ... 2 V
Corrente de entrada <6 mA
Atraso ao ligar <10 ms
Entrada 2
Tipo de entrada definido como zero (PRESET 1)
Tensão do sinal
Alto 4,5 ... 30 V
Baixo 0 ... 2 V
Corrente de entrada <6 mA
Duração do sinal = 100 ms
Atraso ao ligar <10 ms
Resultado
Tipo de saída RS422, Push / Pull
Saída de sinal A + B + / A + / B
Pulses 4096
Conexão
Conector tipo 9416 (M23), 12 pinos, tipo 9416L (M23), 12 pinos
Cabo ÿ7 mm, 6 x 2 x 0,14 mm2, 1 m
Conformidade padrão
Grau de proteção DIN EN 60529, IP65 (sem vedação do eixo); DIN EN 60529,
IP66 / IP67 (com vedação do eixo)
Teste climático DIN EN 60068-2-3, sem condensação de umidade
Interferência emitida DIN EN 61000-6-4
Imunidade ao ruído DIN EN 61000-6-2
Resistência ao choque DIN EN 60068-2-27, 100 g, 6 ms
Resistência à vibração DIN EN 60068-2-6, 20 g, 10 ... 2000 Hz
Condições ambientais
Temperatura de operação -40 ... 85 ° C (-40 ... 185 ° F)
Temperatura de armazenamento -40 ... 85 ° C (-40 ... 185 ° F)
Especificações mecânicas
Material
Combinação 1 carcaça: alumínio com revestimento em pó
flange: alumínio
eixo: aço inoxidável
Invólucro da combinação 2 (Inox): aço inoxidável
flange: aço inoxidável
eixo: aço inoxidável
Massa aprox. 460 g (combinação 1)
Aproximadamente. 800 g (combinação 2)
Velocidade de rotação máx. 12000 min -1
Momento de inércia 50 gcm2
Torque inicial <5 Ncm
Carga do eixo
Axial 40 N
Radial 110 N
Aprovações e certificados
Aprovação UL cULus Listado, Uso Geral, Fonte de Alimentação Classe 2, se
A marcação UL está marcada no produto.
