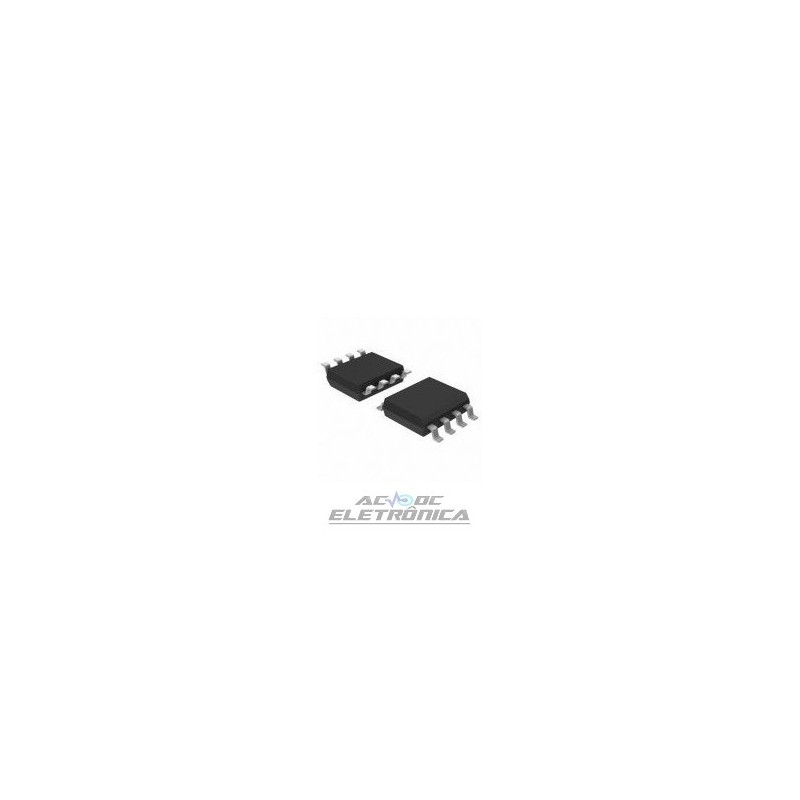

Circuito integrado HCNW4506 SMD

Circuito integrado HCNW4506 SMD

Módulos de Potência Inteligentes e Acopladores Ópticos
Aplicações
• Isolamento de IPM
• Portão Isolado IGBT / MOSFET
Dirigir
• AC e motor DC sem escova
Drives
• Inversores Industriais
Descrição
O HCPL-4506 e o HCPL-0466
contém um LED GaAsP enquanto o
HCNW4506 contém um AlGaAs
CONDUZIU. O LED é opticamente
acoplado a um alto ganho integrado
detector de fotos. PropaThe minimizado
Recomenda-se a conexão de um capacitor de desvio de 0,1 µF entre os pinos 5 e 8.
diferença de atraso entre
dispositivos fazem esses optoacopladores
excelentes soluções para melhorar
eficiência do inversor através
tempo morto de comutação reduzido.
Um pull-up de saída de 20 kO no chip
resistor pode ser ativado por curto
pinos de saída 6 e 7, assim
eliminando a necessidade de um
resistor de pull-up externo
aplicações IPM comuns. Especificações
e gráficos de desempenho
são dados para o IPM típico
aplicações.
Características
• Desempenho Especificado para
Aplicações comuns de IPM
sobre a temperatura industrial
Faixa: -40 ° C a 100 ° C
• Propagação Máxima Rápida
Atrasos
tPHL = 400 ns
tPLH = 550 ns
• Largura de Pulso Minimizada
Distorção (PWD = 450 ns)
• 15 kV / µs Mínimo Comum
Modo Imunidade Transiente em
VCM = 1500 V
• CTR> 44% em IF = 10 mA
• Aprovação de segurança
Reconhecido pela UL - 2500 V rms
por 1 minuto (5000 V rms para
1 minuto para o HCNW4506 e
HCPL-4506 Opção 020) por
UL1577
Aprovado pela CSA
VDE 0884 aprovado
-VIORM = pico de 630 V para
HCPL-4506 Opção 060
-VIORM = 1414 V pico para
HCNW4506
Certificado BSI (HCNW4506)
