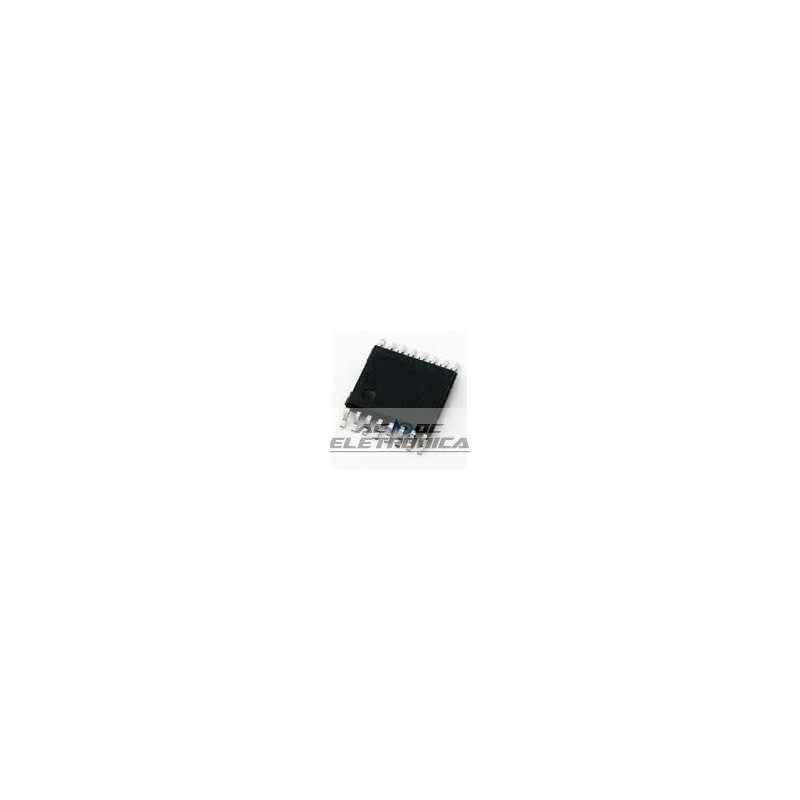

Circuito integrado HIN232CBZ SMD

Circuito integrado HIN232CBZ SMD - Wsoic 16 pinos

+ 5V Alimentado por RS-232 wSOIC16
Transmissores / Receptores
A família HIN232-HIN241 de transmissores / receptores RS-232
circuitos de interface atendem a todas as especificações ElA RS-232E e V.28,
e são particularmente adequados para aquelas aplicações onde ± 12V é
não disponível. Eles exigem uma única fonte de alimentação de + 5V (exceto
HIN239) e apresentam conversores de tensão da bomba de carga a bordo
que geram suprimentos de + 10V e -10V a partir da fonte de 5V.
A família de dispositivos oferece uma ampla variedade de RS-232
combinações de transmissor / receptor para acomodar vários
aplicações (consulte a Tabela de Seleção).
Os drivers possuem compatibilidade de entrada TTL / CMOS real, limitada por slewrate
saída e impedância de fonte de alimentação de 300O.
Os receptores podem suportar até ± 30V e têm de 3kO a 7kO
impedância de entrada. Os receptores também apresentam histerese para
melhorar significativamente a rejeição de ruído
Características
• Atende a todas as especificações RS-232E e V.28
• Requer apenas fonte de alimentação única + 5V
- (+ 5V e + 12V - HIN239)
• Alta taxa de dados. . . . . . . . . . . . . . . . . . . . . . . . . . . 120kbps
• Doubler / Inversor de Tensão Onboard
• Baixo consumo de energia
• função de desligamento de baixa potência
• Saídas do receptor TTL / CMOS de três estados
• Múltiplos Drivers
- Balanço de saída de ± 10V para lnput de 5V
- Impedância de Fonte de Desligamento de 300O
- Limitação da corrente de saída
Compatível com TTL / CMOS
- Taxa máxima de rotação de 30V / µs
• Vários Receptores
- faixa de tensão de entrada de ± 30V
- 3kO a 7kO Impedância de entrada
- Histerese de 0,5 V para melhorar a rejeição de ruído
• Pb-Free Plus Anneal disponível (compatível com RoHS)
Aplicações
• Qualquer sistema que requeira portas de comunicação RS-232
- Computador - Portátil, Mainframe, Laptop
- Periféricos - Impressoras e Terminais
- Instrumentação
- Modems
