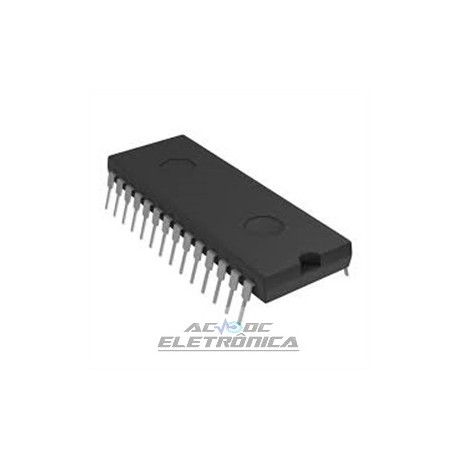

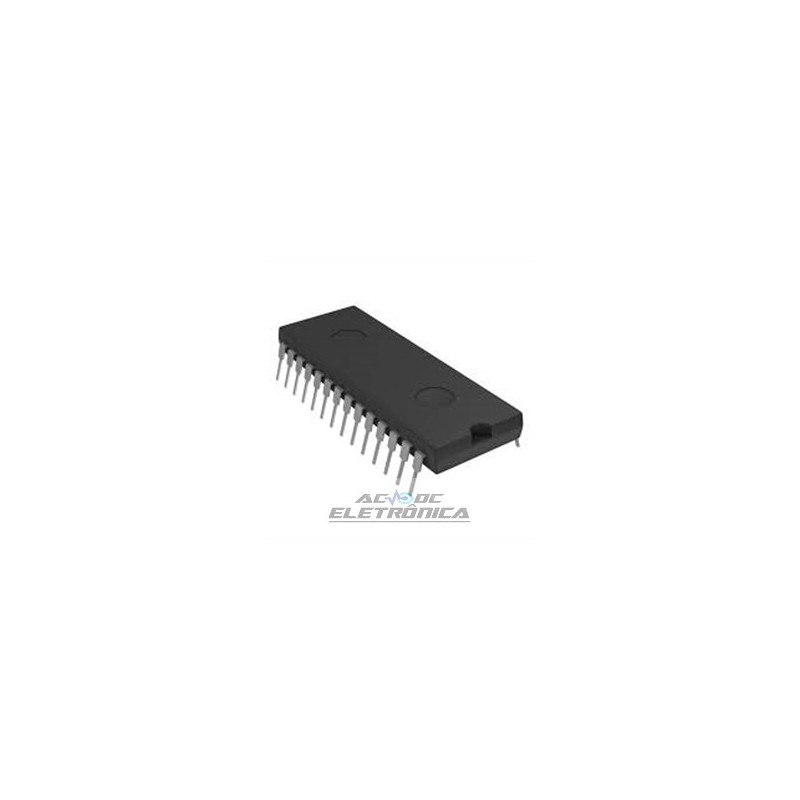

Circuito integrado ICL7135

Circuito integrado ICL7135

Dígito 41/2, Saída BCD, Conversor A / D
O conversor A / D de precisão Intersil ICL7135, com
saída BCD multiplexada e drivers de dígitos, combina dualslope
Confiabilidade de conversão com ± 1 em precisão de contagem de 20.000
e é ideal para o mercado de exibição visual DVM / DPM.
Capacidade de escala total de 2.0000V, auto-zero e autopolaridade
são combinados com operação ratiométrica verdadeira, quase
linearidade diferencial ideal e entrada diferencial verdadeira. Todos
dispositivos ativos necessários estão contidos em um único CMOS
lC, com exceção dos drivers de exibição, referência e
relógio.
O ICL7135 reúne uma combinação sem precedentes
de alta precisão, versatilidade e economia real. Possui
auto-zero a menos de 10µV, desvio de zero inferior a 1µV / oC,
corrente de polarização de entrada de 10pA (Max) e erro de rollover de menos
de uma contagem. A versatilidade das saídas BCD multiplexadas é
aumentada pela adição de vários pinos que permitem
operar em sistemas mais sofisticados. Esses incluem
STROBE, OVERRANGE, UNDERRANGE, RUN / HOLD e
Linhas ocupadas, possibilitando a interface do circuito com um
microprocessador ou UART.
Características
• Precisão garantida para ± 1 Count Over Entire ± 20000
Conta (escala total de 2.0000V)
• Leitura Zero Garantida para Entrada de 0V
• Corrente típica de fuga de entrada de 1pA
• Entrada Diferencial Verdadeira
• Polaridade Real na Contagem Zero para Detecção Nula Precisa
• Voltagem Única de Referência Necessária
• Sinais de Overrange e Underrange disponíveis para AutoRange
Capacidade
• Todas as Saídas Compatíveis com TTL
• Saídas piscando dão indicação visual de sobrecarga
• Seis Entradas / Saídas Auxiliares Estão Disponíveis para Interfaceamento
UARTs, microprocessadores ou outros circuitos
• Saídas BCD Multiplexadas
