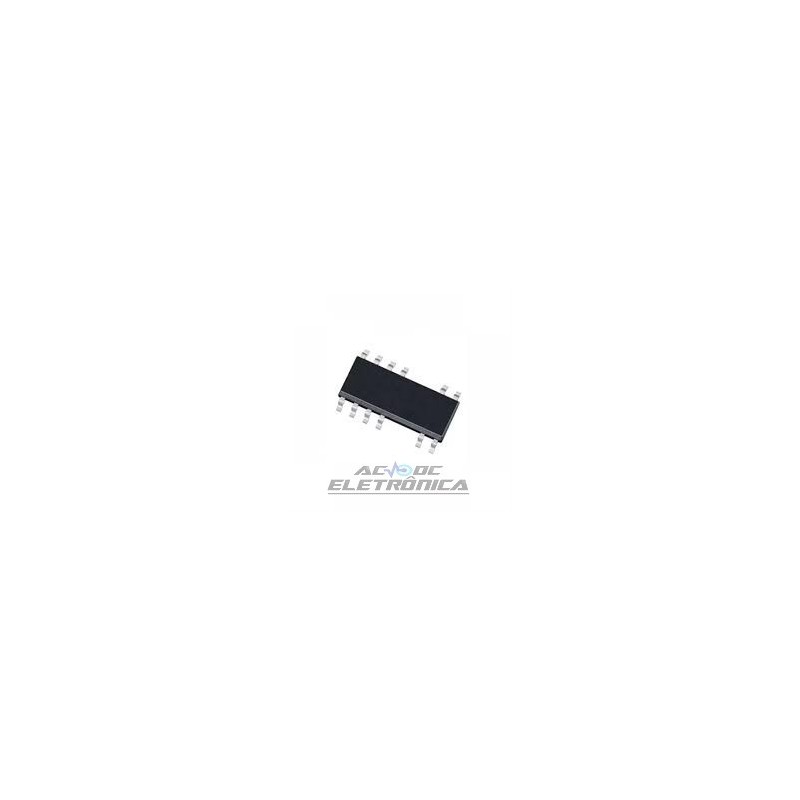

Circuito integrado ICE2A0565G - SMD - SOP-12

Circuito integrado ICE2A0565G - SMD - SOP-12

ICE2A0565G PG-DSO-16/12 650V 100kHz 4.7R 23W 13W
Controlador de modo atual SMPS off-line
com CoolMOS ™ integrado de 650V / 800V
Características
• 650M / 800V avalanche robusto CoolMOS ™
• Apenas alguns componentes externos são necessários
• Bloqueio de Subtensão de Vcc de Entrada
• frequência de comutação de 67kHz / 100kHz
• ciclo de trabalho máximo de 72%
• Modo de espera de baixa potência para atender
Requisitos da Comissão Europeia
• Desligamento Térmico com Reinício Automático
• Sobrecarga e proteção de loop aberto
• Proteção contra sobretensão durante a reinicialização automática
• Limitação de corrente de pico ajustável via
resistor externo
• tolerância geral de limitação de corrente <± 5%
• Branqueamento Interno de Borda Superior
• Soft Start definido pelo usuário
• Condução suave para baixo EMI
A segunda geração do CoolSET ™ -F2 fornece vários
melhorias especiais para satisfazer as necessidades de baixa potência
recursos de espera e proteção. No modo de espera
redução de freqüência é usada para reduzir o poder
consumo e apoiar uma tensão de saída estável neste
modo. A redução de frequência é limitada a 20kHz / 21,5
kHz para evitar ruído audível. Em caso de falha, modos como
circuito aberto, sobretensão ou sobrecarga devido a curto-circuito
dispositivo alterna no modo de reinício automático controlado por
a unidade de proteção interna. Por meio da precisão interna
limite de corrente de pico, a dimensão do transformador
e o diodo secundário pode ser menor, o que leva a
mais rentável para o sistema global.
