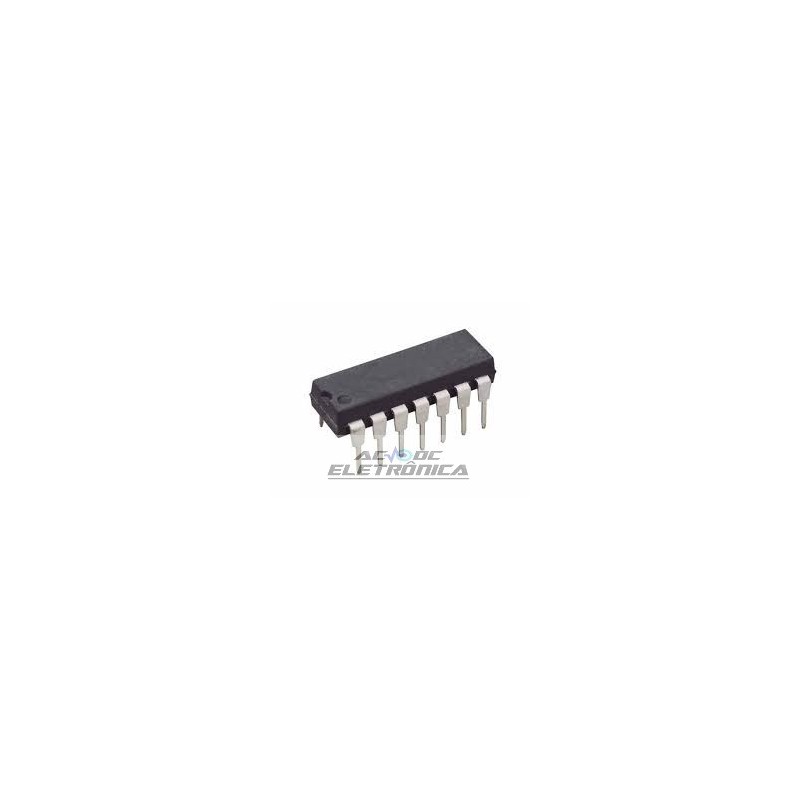

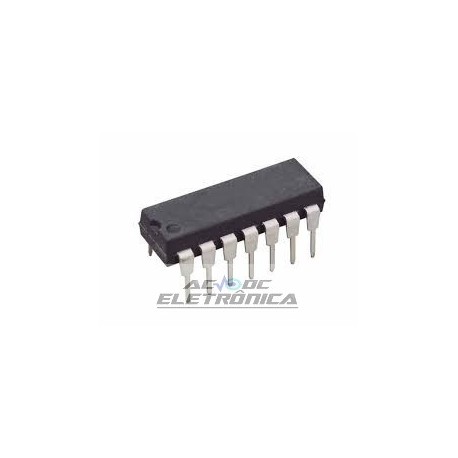

Circuito integrado ICM7556 IPD

Circuito integrado ICM7556 IPD

Temporizadores de uso geral
O ICM7555 eo ICM7556 são temporizadores CMOS RC que fornecem
desempenho significativamente melhorado em relação ao padrão
SE / NE555 / 6 e 355 timers, sendo ao mesmo tempo
substitutos diretos para esses dispositivos na maioria das aplicações.
Parâmetros aprimorados incluem baixa corrente de alimentação, ampla
faixa de tensão de alimentação operacional, baixo THRESHOLD,
Correntes TRIGGER e RESET, nenhum crowbarring do
fornecer corrente durante transições de saída, maior frequência
desempenho e nenhum requisito para dissociar o CONTROLE
VOLTAGEM para operação estável.
Especificamente, o ICM7555 e o ICM7556 são estáveis
controladores capazes de produzir atrasos precisos ou
frequências. O ICM7556 é um ICM7555 duplo, com os dois
temporizadores operando independentemente uns dos outros, compartilhando apenas
V + e GND. No modo de um tiro, a largura de pulso de cada
circuito é precisamente controlado por um resistor externo e
capacitor. Para operação astable como um oscilador, o livre
freqüência de execução e o ciclo de trabalho são ambos com precisão
controlado por dois resistores externos e um capacitor. Ao contrário
dispositivos bipolares regulares 555/6, a VOLTAGEM DE CONTROLE
o terminal não precisa ser desacoplado com um capacitor. Os circuitos
são disparados e redefinidos em formas de onda caindo (negativas) e
o inversor de saída pode originar ou afundar correntes grandes o suficiente
para conduzir cargas TTL ou fornecer deslocamentos mínimos para acionar CMOS
cargas.
Aplicações
• sincronismo de precisão
• Geração de Pulso
• sincronismo sequencial
• Geração de Atraso no Tempo
• Modulação por Largura de Pulso
• Modulação de Posição de Pulso
• Detector de Pulso Ausente
Características
• Equivalente exato na maioria dos casos para SE / NE555 / 556 ou
TLC555 / 556
• Baixa corrente de suprimento
- ICM7555. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60µA
ICM7556. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120µA
• Correntes de entrada extremamente baixas. . . . . . . . . . . . . . . . . 20pA
• Operação de alta velocidade. . . . . . . . . . . . . . . . . . . . . . . 1 MHz
• Faixa de tensão de alimentação garantida. . . . . . . . . 2V a 18V
• Estabilidade de temperatura. . . . . . . . . . . . 0,005% / oC a 25oC
• Função de Reset Normal - Sem Crowbarring of Supply durante
Transição de Saída
• Pode ser usado com elementos de temporização de maior impedância
do que o normal 555/6 para constantes de tempos de RC mais longos
• Tempo de microssegundos até horas
• Opera em modos astáveis ??e monoestáveis
• Ciclo de Trabalho Ajustável
• O driver de fonte / afundamento de saída alta pode conduzir TTL / CMOS
• Saídas têm Offsets Muito Baixos, HI e LO
