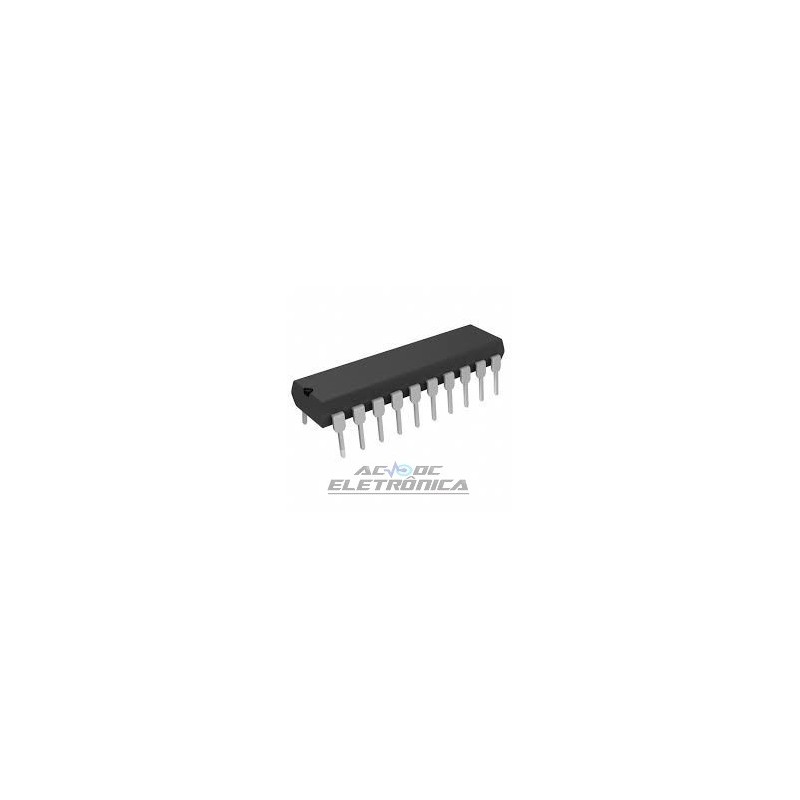

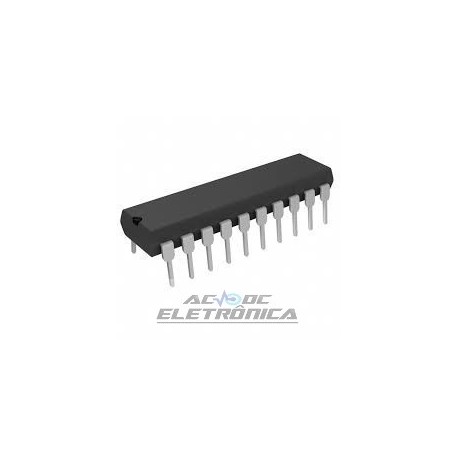

Circuito integrado L297

Circuito integrado L297

Controlador de motor de passo.
NORMAL / WAWE DRIVE
MEIO / FULL STEP MODES
SENTIDO DO SENTIDO DE RELÓGIO / ANTICLOCKWISE
REGULAMENTO ATUAL DO LOTE SWITCHMODE
CORRENTE DE CARGA PROGRAMÁVEL
ALGUNS COMPONENTES EXTERNOS
RESET INPUT & HOME OUTPUT
ENABLE INPUT
DESCRIÇÃO
O CI do controlador do motor de passo de L297 / A / D gera
sinais de acionamento de quatro fases para bipolar bifásico de duas fases
e motores de passo unipolares em quatro fases controlados por microcomputador
aplicações. O motor pode ser
conduzido nos modos half-step, normal e wawe
e circuitos chopper PWM no chip permitem modo de comutação
controle da corrente nos enrolamentos. UMA
Agosto de 1996
Unidade de valor de parâmetro de símbolo
Tensão de alimentação 10 V
Vi sinais de entrada 7 V
Ptot Dissipação total de energia (Tamb = 70 ° C) 1 W
Tstg, Tj Armazenamento e temperatura de junção -40 a + 150 ° C
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS
característica deste dispositivo é que ele requer apenas clock,
sinais de entrada de direção e modo. Desde a fase
são gerados internamente a carga no microprocessador, e
o programador é grandemente reduzido.
Montado em pacotes DIP20 e SO20, o L297
pode ser usado com unidades de ponte monolíticas, como
o L298N ou L293E, ou com transistores discretos
e queridos.
