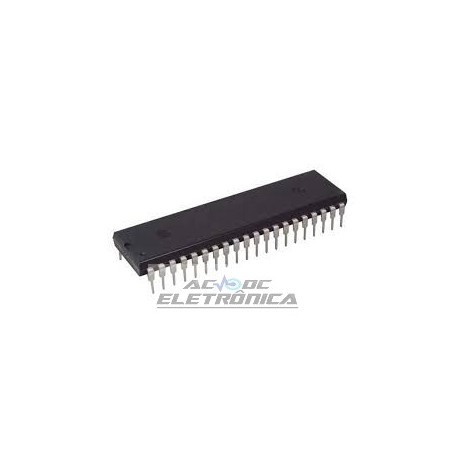

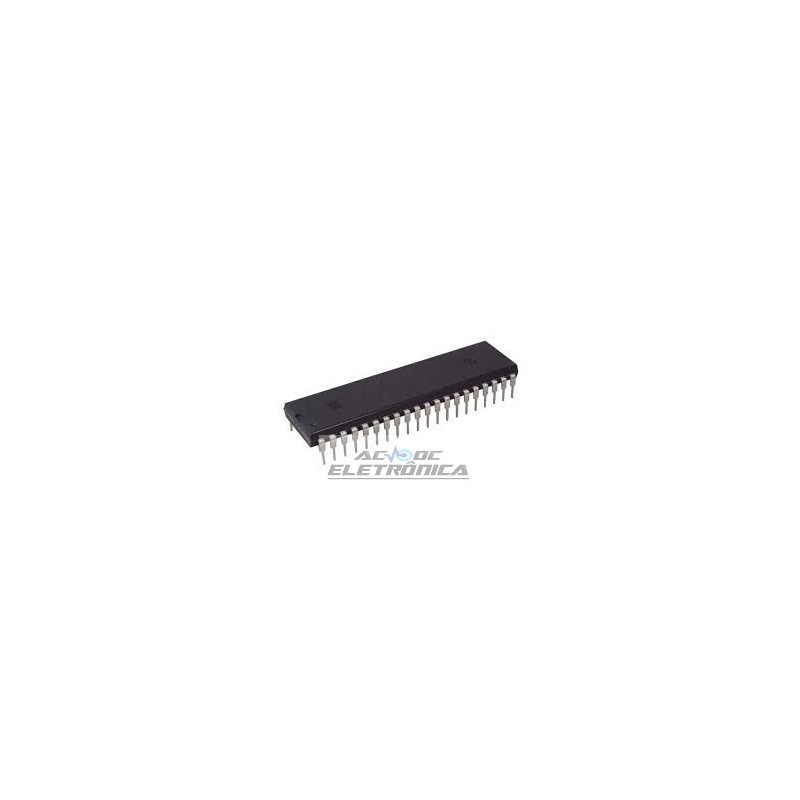

Circuito integrado LH5080A - Z80CPU

Circuito integrado LH5080A - Z80CPU

Estabilizado como padrão da indústria, o CPU Z80
oferece muitos recursos não encontrados em microprocessadores comparáveis:
na atualização de chip para memórias dinâmicas,
teste de bit abrangente, instruções de reset,
transferência de bloco e instruções de busca, dois de 16 bits
registros de índice, interrupções vetoriais poderosas e
um banco de registradores duplo para troca rápida de contexto.
Complementando o poder da CPU é um completo
família de componentes periféricos versáteis.
E hoje, com a introdução de baixa potência
Versões CMOS, o Z80 é mais do que nunca o primeiro
escolha para aplicativos de 8 bits.
Unidade Central do Processador
A CPU do Z80 possui 158 instruções, software
Compatível com todos os 78 do 8080A com acrescentou
powerfu bit, palavra e operações de string. Três modos
de alta velocidade de interrupção, incluindo uma única vectored
interromper. Conjuntos de registradores duplos para contexto
comutação mais dois registradores de índice de 16 bits para memória
referência.
Acesso direto à memória
O Z80 DMA realiza transferências de dados e pesquisas
em uma ampla variedade de ambientes de CPU de 8 bits.
É único entre os DMAs, pois assume total controle
dos ônibus de endereço, dados e controle dos sistemas
- e é, portanto, um processador de propósito especial
- quando habilitado pela CPU para fazer isso. O DMA também
fornece interface completa para o barramento do sistema.
Entrada / Saída Paralela
O Z80 PIO é um dispositivo de duas portas programável
que fornece uma interface compatível com TIL entre
dispositivos periféricos e CPU Z80. O programador
pode configurar o Z80 PIO para fazer interface com
vasta gama de dispositivos periféricos sem outros recursos
lógica necessária.
Circuito Contador / Temporizador
O Z80 CTC é um componente programável com
quatro canais independentes que fornecem contagem e
funções de temporização para sistema baseado em microcomputador
na CPU do Z80.
O programador pode configurar o CTC para operar
sob vários modos para interagir com uma ampla gama
de dispositivos.
Entrada / Saída Serial
O Z80 SIO é um periférico de função múltipla de canal duplo
componente projetado para satisfazer uma ampla variedade
dos requisitos de comunicação de dados seriais
em sistemas de microcomputadores.
Sua função básica é serial-paralela, paralela-toserial
conversor / controlador, mas dentro desse papel sua personalidade
é configurável por software para que possa ser
otimizado para uma dada comunicação de dados serial
aplicação.
Transmissor Receptor Assíncrono Duplo
O Z80 DART é um periférico multi-função de canal duplo
componente que satisfaz uma ampla variedade de
requisitos de comunicação de dados seriais em microcomputador
sistemas. O DART Z80 é usado como um
serial-ta-paralelo, conversor / controlador paralelo a serial
em aplicações assíncronas.
Além disso, também fornece controles de modem para
canais.
4 velocidades de relógio e 4 tipos de pacotes
A família NMOS e CMOS Z80 oferece uma ampla seleção
de velocidades com versões de 2,5, 4, 6 e 8 MHz
e vêm em embalagens plásticas e de cerâmica dual-in-Iine
bem como quad-in-line de plástico com chumbo
pacotes.
