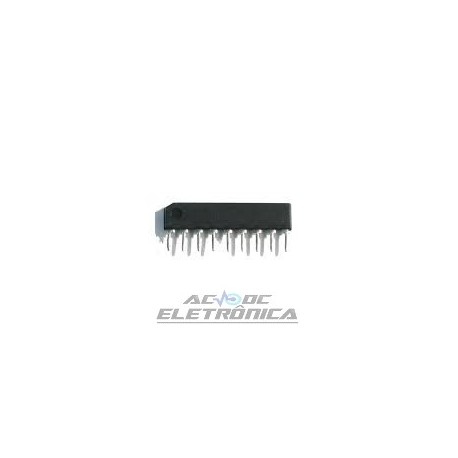

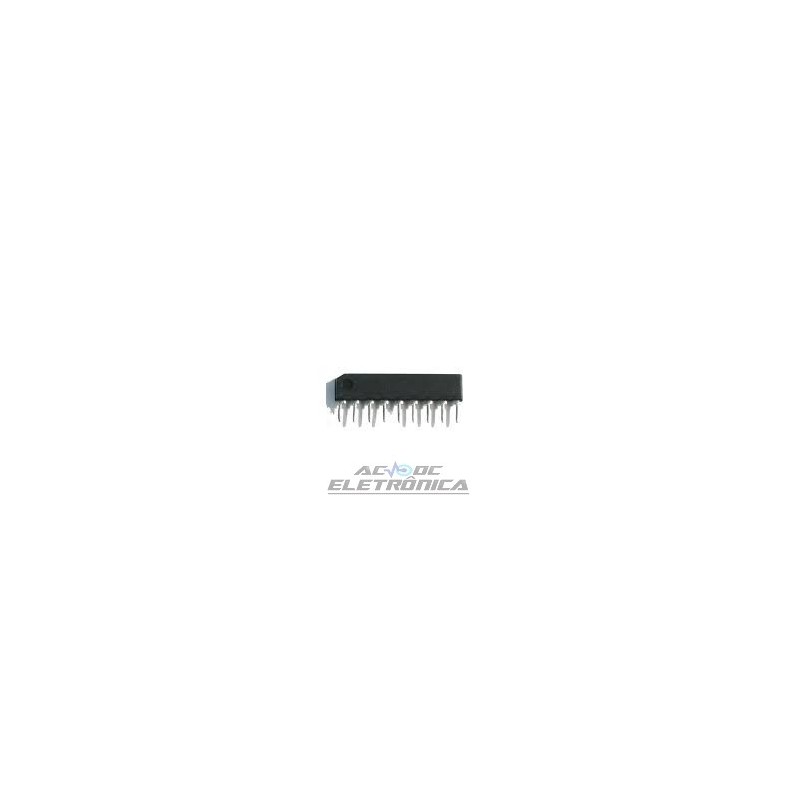

Circuito integrado LA6458SS - Pente 9 pinos

Circuito integrado LA6458SS - Pente 9 pinos

Amplificadores Operacionais Duplos de Alto Desempenho
visão global
O LA6458 consiste em duas fases internas independentes
amplificadores operacionais compensados. Áreas de aplicação incluem
filtros ativos, pré-amplificadores de áudio e vários
circuitos
Características
. LA6458M: pacote MFP de 8 pinos
LA6458S: pacote SIP de 9 pinos
. Circuito de compensação de fase embutido.
. Alto ganho, baixo ruído.
. Taxa de variação: l.1V / µs typ.
Parameter Symbol Conditions Ratings Unit
Maximum supply voltage VCC/VEE ±18 V
Differential input voltage VID ±30 V
Common-mode input voltage VIN ±15 V
Allowable power dissipation Pd max
LA6458M 300 mW
LA6458S 500 mW
Operating temperature Topr -20 to +75 °C
Storage temperature Tstg -40 to +125 °C
Input offset voltage VIO RS = 10 k? 0.5 6 mV
Input offset current IIO 5 200 nA
Input bias current IB 60 500 nA
Common-mode input voltage VICM ±12 ±14 V
Common-mode rejection ratio CMR 70 90 dB
Voltage gain VGO RL ^ 2 k?, VO = ±10 V 86 100 dB
Maximum output voltage VO (1) RL ^ 10 k? ±12 ±14 V
VO (2) RL ^ 2 k? ±10 ±13 V
Slew rate SR LA6458M: VG = 0, RL ^ 2 k? 1.0 V/µs
LA6458S: VG = 0, RL ^ 2 k? 1.1 V/µs
Equivalent input noise voltage VNI
LA6458M: RS =1k? , B.P.F. = 10 Hz to 30 kHz 1.6 µV
LA6458S: RS =1k? , B.P.F. = 10 Hz to 30 kHz 1.7 µV
Current drain ICC 3.5 6 mA
Supply voltage rejection SVR RS % 10 k? 30 150 µV/V
