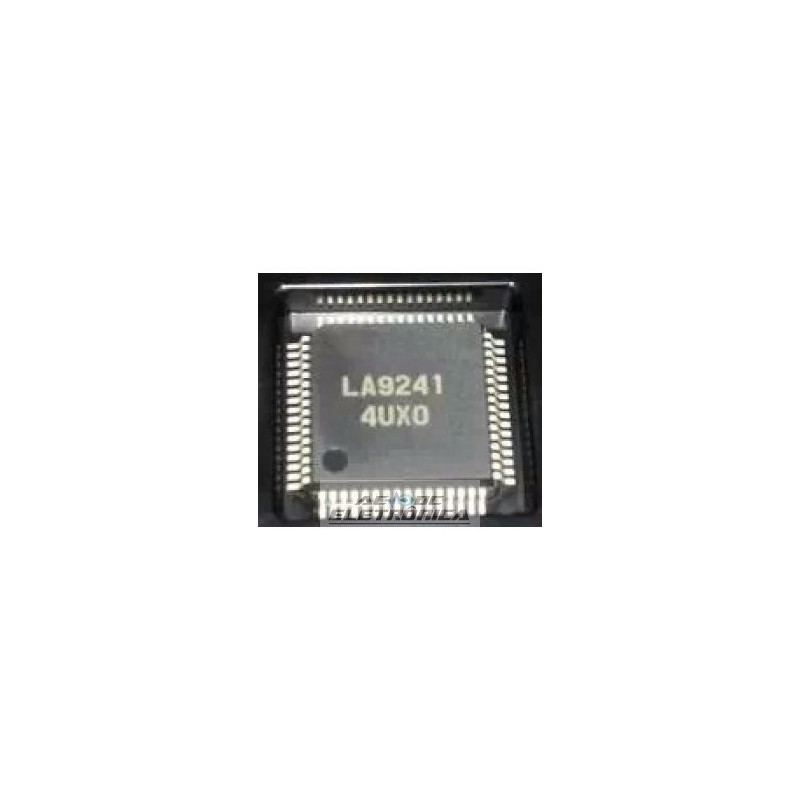

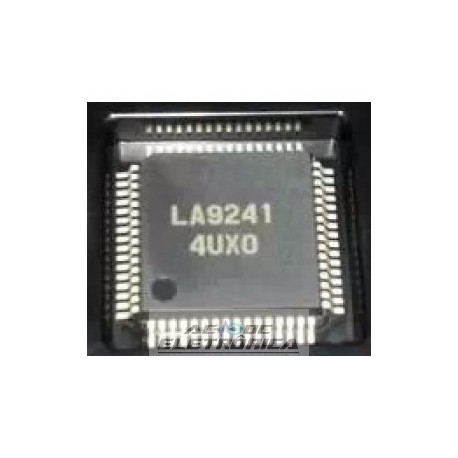

Circuito integrado LA9241 SMD

Circuito integrado LA9241 SMD

Analog Signal Processor (ASP) for CD players

visão global
O LA9241M é um processamento de sinal analógico e controle servo
IC bipolar projetado para uso em players de discos compactos; um compacto
leitor de discos pode ser configurado combinando este IC com um
CD-DSP, como o LC78622E e o LC78620E, com uma pequena
número de componentes adicionais necessários.
Funções
Amplificador I / V, amplificador RF (com AGC), SLC, APC, FE, TE
(com VCA e função de balanceamento automático), servo amplificador de foco
(com função de cancelamento de deslocamento), servo amplificador de rastreamento
(com função de cancelamento de deslocamento), servo amplificador do fuso
(com função de comutação de ganho), servo amplificador de trenó (com
função), detecção de foco (DRF, FZD), detecção de trilha (HFL,
TES), detecção de defeitos e detecção de choque.
Características
. As seguintes funções de ajuste automático são incorporadas. Cancelamento automático de deslocamento de foco: FE (pino 20)
.Tracking offset auto cancel: TE (pino 7)
Ajuste automático do balanço .EF
Função AGC de nível .RF
.Tracking servo gain RF level seguinte função
. Pino de ajuste de suavização de busca de foco: FSC (pino 46). Configuração da faixa variável de ajuste de equilíbrio EF
