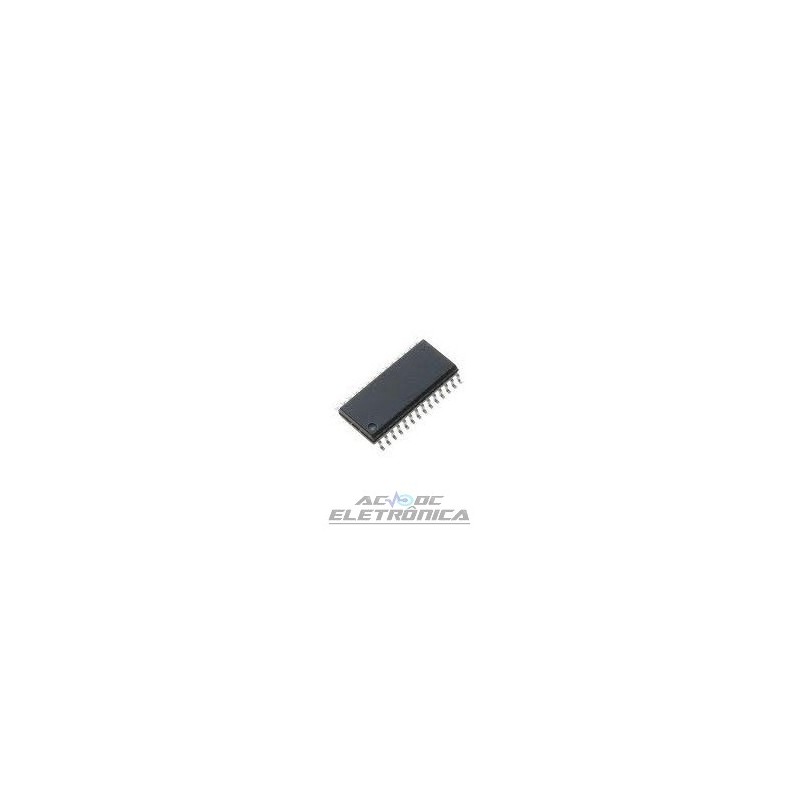

Circuito integrado LAG665 SMD

Circuito integrado LAG665 SMD

Circuito integrado LAG665 DIP

IC for Headphone Stereos Monolithic IC LAG665
Esboço
Este IC foi desenvolvido para uso em aparelhos de som de fone de ouvido, e incorpora pré-amplificador dual, amplificador de potência, eletrônica
Circuitos de controle de motor e VR. Ele pode ser usado em uma configuração de circuito simples que requer muito pouca
componentes.
Características
Pacote
Classificações máximas absolutas
1. Ampla faixa de tensão de operação de 2,0 a 5,0 V (o sistema de amplificação opera a 1,8 V)
2. Alguns componentes externos necessários
1. Resistência do equalizador interno
2. Acoplamento direto de pré-amplificadores, VR eletrônico, amplificador de potência
3. Não há necessidade de capacitor de acoplamento de saída
3. VR eletrónico bem balanceado, característica de atenuação da curva A obtida com o VR de curva B
4. Circuito interno de controle do motor, com ruído da unidade de acionamento do motor suprimida
5. Fornecido com pin para desligar pré-amplificadores
