Circuito integrado LM1246DCA/NA

Circuito integrado LM1246DCA/NA

Intensificador compatível de 150 megahertz I2C RGB com a ROM interna de 512 caracteres OSD, 512 caracteres RAM e 4 DACs

O pré-amplificador LM1246 é um pré-amplificador CMOS CRT integrado.
Tem um I2
C interface compatível que permite o controle de todos
os parâmetros necessários para configurar e ajustar diretamente
ganho e contraste no monitor CRT. Brilho e viés
pode ser controlado através das saídas do DAC, que são bem
compatível com o grampo de polarização integrado LM2479 e LM2480
ICs. O pré-amplificador LM1246 também é projetado para ser compatível
com a família de drivers de alto ganho LM246x.
A fixação do sinal de vídeo no nível de preto é realizada diretamente
no sinal de entrada AC acoplado na alta impedância
entrada do pré-amplificador, eliminando assim a necessidade de
capacitores de fixação. Branqueamento horizontal e vertical do
saídas é fornecida. A supressão vertical é opcional e sua
a duração é registrada programável.

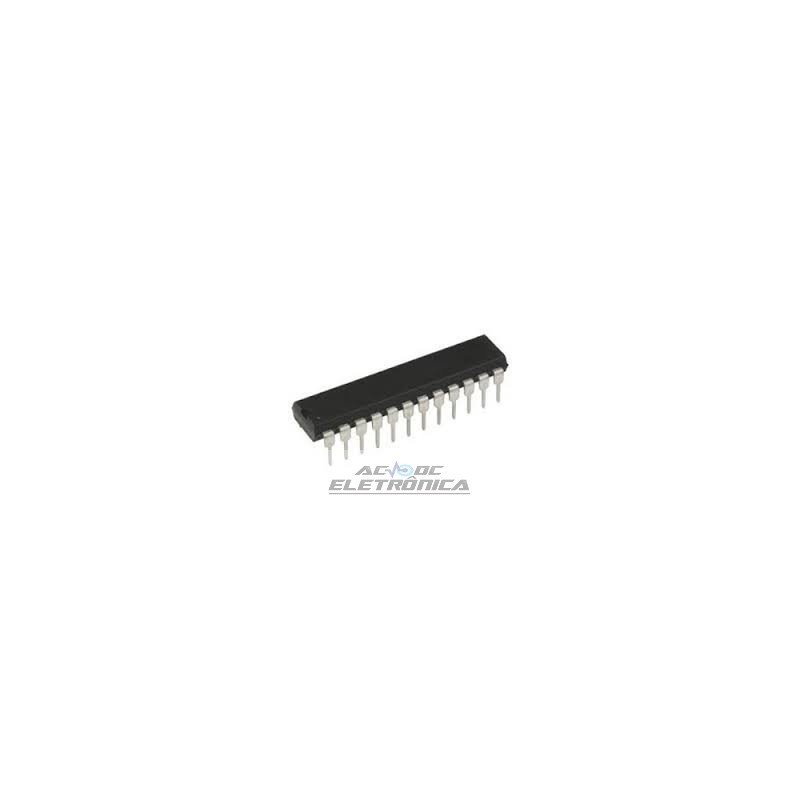

O IC é empacotado em um padrão DIP de 24 derivações da indústria
pacote de plástico moldado.
