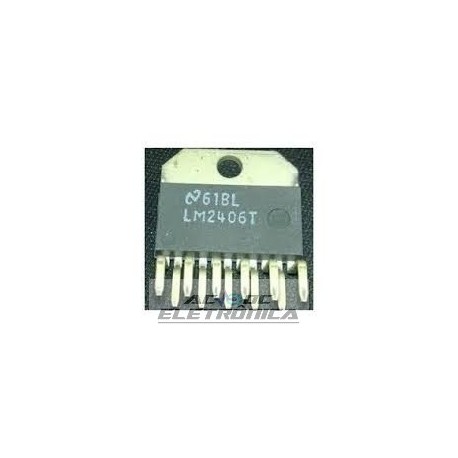

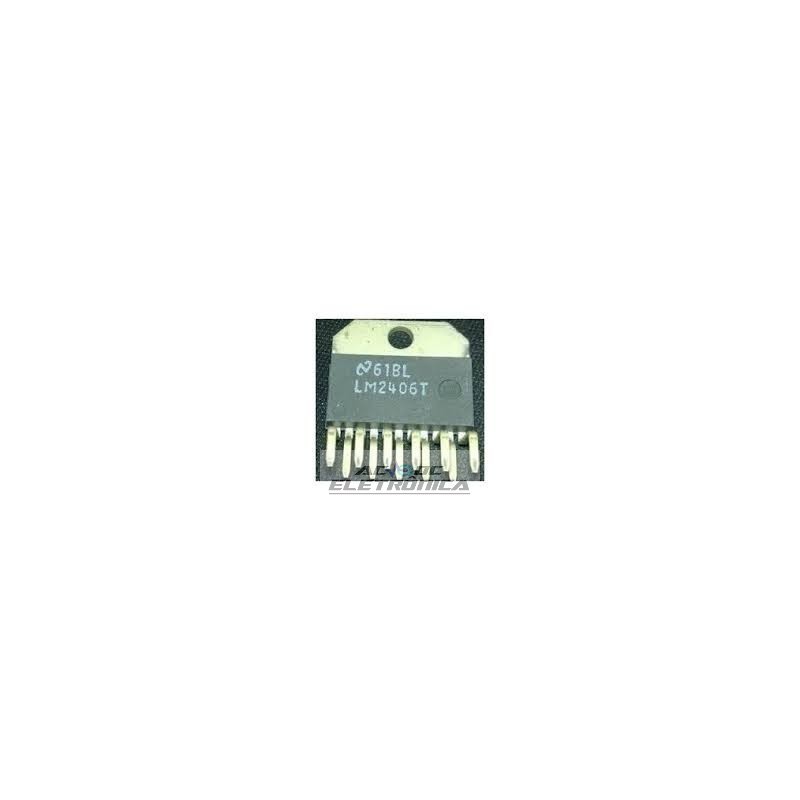

Circuito integrado LM2406T

Circuito integrado LM2406T

Monolítico Triplo 9 ns CRT Driver
Descrição geral
O LM2406 é um circuito de driver CRT de alta tensão integrado
projetado para uso em aplicativos de monitor colorido. O CI contém
três amplificadores de banda larga de alta impedância de entrada
que dirigem diretamente os cátodos RGB de um CRT. O ganho de
cada canal é definido internamente em b14.5 e pode conduzir CRT
cargas capacitivas, bem como cargas resistivas apresentadas por outros
aplicativos, limitados apenas pela dissipação de energia do pacote.
O IC é empacotado em um padrão industrial TO-220
pacote de potência de plástico moldado. Veja considerações térmicas
na página 4.
Características
Y Capacidade de oscilação de saída: 50 VPP para VCC e 80
40 VPP para VCC e 70
30 VPP para VCC e 60
Y Pinout projetado para layout de PCB fácil
Faixa de entrada Y 1 a 7 V
Estável Y com cargas capacitivas de 0 pF –20 pF
Y conveniente pacote de estilo de chumbo TO-220 escalonado
Aplicações
Driver Y CRT para 1024 x 768 (não entrelaçado) e SVGA
monitores coloridos de resolução de tela
Frequência do relógio Y Pixel até 80 MHzdri
