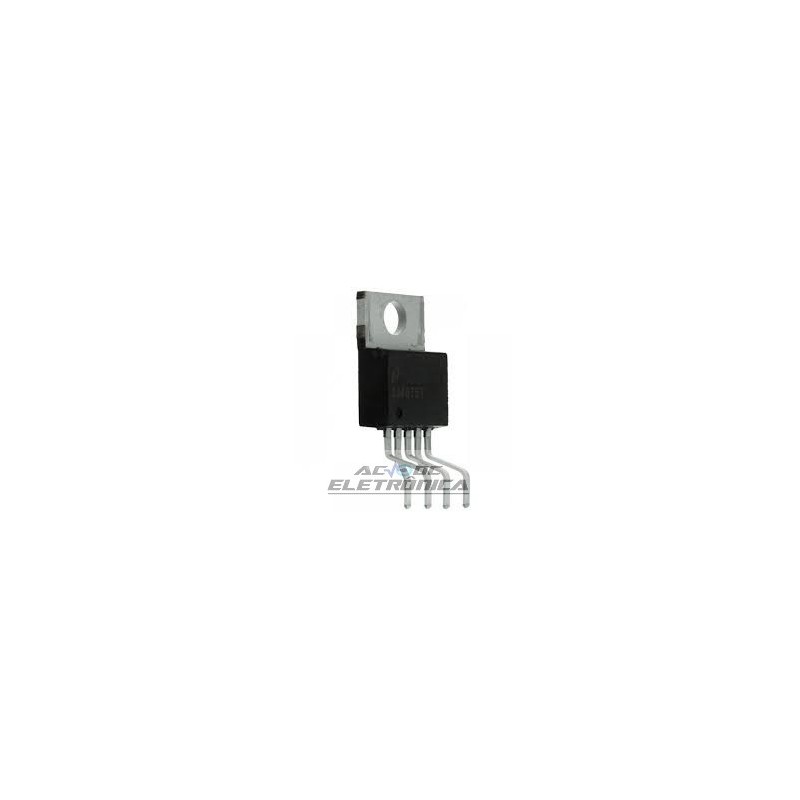

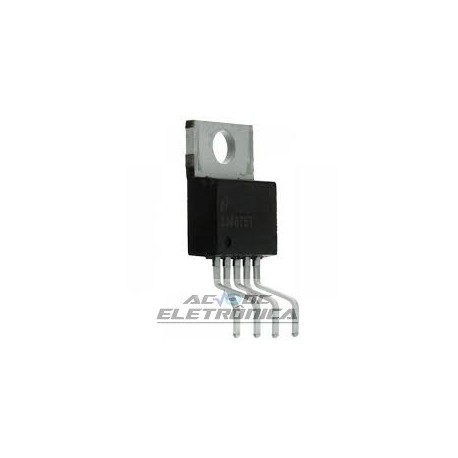

Circuito integrado LM2575T - 5.0 P+

Circuito integrado LM2575T - 5.0 P+

SIMPLE SWITCHER® 1A Step-Down Voltage Regulator
Descrição geral
A série de reguladores LM2575 é integrada monolítica
circuitos que fornecem todas as funções ativas para um step-down
Regulador de comutação (buck), capaz de accionar uma carga de 1A com
excelente linha e regulação de carga. Estes dispositivos estão disponíveis
em tensões de saída fixas de 3,3V, 5V, 12V, 15V e uma
versão de saída ajustável.
Exigindo um número mínimo de componentes externos, estes
reguladores são simples de usar e incluem frequência interna
compensação e um oscilador de frequência fixa.
A série LM2575 oferece uma substituição de alta eficiência
reguladores lineares de três terminais populares. Reduz substancialmente
o tamanho do dissipador de calor, e em muitos casos sem calor
pia é necessária.
Uma série padrão de indutores otimizados para uso com o
O LM2575 está disponível em vários fabricantes diferentes.
Esse recurso simplifica muito o design do modo de comutação
suprimentos de energia.
Outras características incluem uma tolerância ± 4% garantida na saída
tensão dentro de tensões de entrada especificadas e carga de saída
condições e ± 10% na frequência do oscilador. Externo
o desligamento está incluído, com corrente de espera de 50 µA (típica).
O comutador de saída inclui limitação de corrente ciclo a ciclo,
bem como desligamento térmico para proteção total sob
condições de falha
Características
Versões de saída ajustáveis de 3.3V, 5V, 12V, 15V e ajustáveis
n Faixa de tensão de saída ajustável,
1.23V a 37V (57V para a versão HV) ± 4% max over
condições de linha e carga
n corrente de saída garantida 1A
n Ampla faixa de tensão de entrada, 40V até 60V para a versão HV
n requer apenas 4 componentes externos
n oscilador interno de frequência fixa de 52 kHz
n capacidade de desligamento TTL, modo de espera de baixa potência
n alta eficiência
n Utiliza indutores padrão prontamente disponíveis
n Desligamento térmico e proteção de limite de corrente
n P + Aprimoramento do Produto testado
Aplicações
n regulador step-down (buck) simples de alta eficiência
n Pré-regulador eficiente para reguladores lineares
n Reguladores de comutação no cartão
n Conversor positivo para negativo (Buck-Boost)
