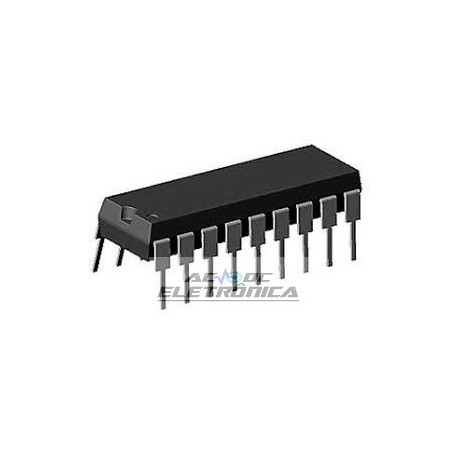

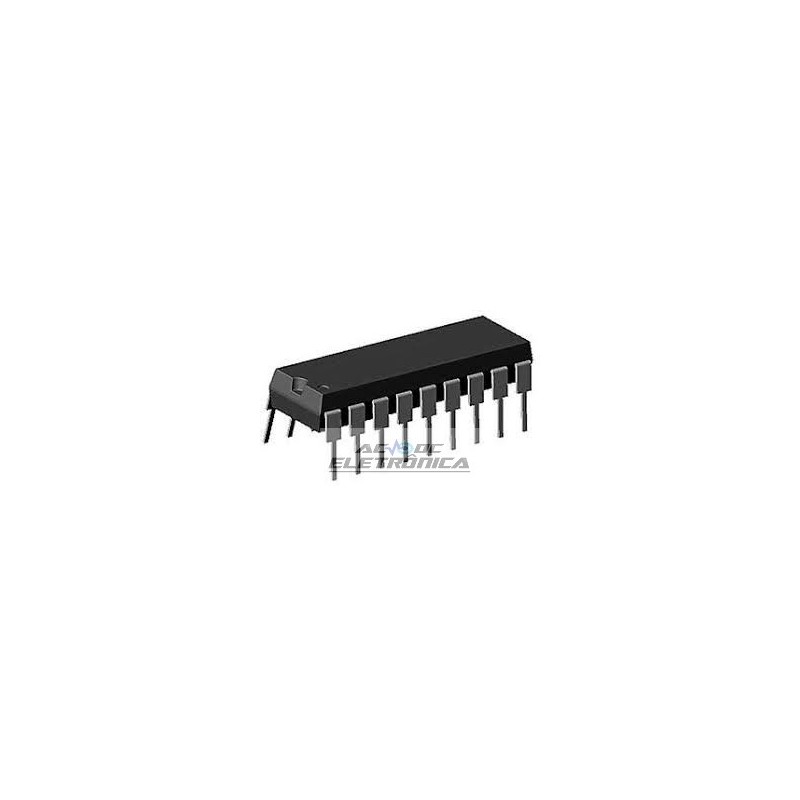

Circuito integrado LM3915N-1

Circuito integrado LM3915N-1

1 DESCRIÇÃO DE CARACTERÍSTICAS
O LM3915 é um circuito integrado monolítico que
2 • 3 dB / passo, 30 dB
detecta níveis de tensão analógicos e aciona dez LEDs,
• Aciona LEDs, LCDs ou LCDs com fluorescência a vácuo ou telas fluorescentes a vácuo, proporcionando
• Modo de Exibição de Barra ou Ponto Externo Mostrador analógico logarítmico de 3 dB / passo selecionável. Um alfinete
by User muda a exibição de um gráfico de barras para um ponto em movimento
exibição. A unidade de corrente de LED é regulada e • Expansível para monitores de 90 dB
programável, eliminando a necessidade de corrente
• Referência de tensão interna de resistores limitadores de 1.2V a 12V. Todo o sistema de exibição pode
• Opera com Alimentação Única de 3V a 25V, operando a partir de um único fornecimento tão baixo quanto 3V ou tão alto
como 25V. • Entradas operam no solo
• Corrente de Saída Programável de 1 mA a 30 O IC contém uma referência de voltagem ajustável e
mA um divisor de tensão de dez passos preciso. A alta impedância
o buffer de entrada aceita sinais até • Entrada Suporta ± 35V sem dano ou aterramento e até 1,5V da alimentação positiva. Saídas falsas Além disso, não precisa de proteção contra entradas de ± 35V.
• Saídas são Correntes Reguladas, Abertas As unidades de buffer de entrada 10 comparadores individuais
Coletores referenciados ao divisor de precisão. Precisão é
normalmente melhor que 1 dB. Diretamente direciona TTL ou CMOS
• O Divisor Interno de 10 Passos é Flutuante e o Monitor de 3 dB / passo do LM3915 é adequado para sinais
pode ser referenciado para uma ampla faixa de ampla faixa dinâmica, como nível de áudio, potência,
Tensão intensidade de luz ou vibração. Aplicativos de áudio incluem
Indicadores de nível de pico ou médios, medidores de potência e o LM3915 é classificado para operação de 0 ° C para medidores de intensidade de sinal de RF. Substituindo convencional + 70 ° C. O LM3915N-1 está disponível em 18 metros com um gráfico de barras LED que resulta em um pacote PDIP de lead mais rápido. tela mais resistente e responsiva com alta visibilidade
que mantém a facilidade de interpretação de um análogo
exibição.
O LM3915 é extremamente fácil de aplicar. Um fullscale de 1.2V
medidor requer apenas um resistor, além de
os dez LEDs. Mais um resistor programa a fullscale
em qualquer lugar de 1.2V a 12V independente de
tensão de alimentação. O brilho do LED é facilmente controlado
com um único pote.
O LM3915 é muito versátil. As saídas podem dirigir
LCDs, lâmpadas fluorescentes a vácuo e lâmpadas incandescentes
bem como LEDs de qualquer cor. Vários dispositivos podem ser
em cascata para um display de modo de ponto ou barra com um intervalo
de 60 ou 90 dB. LM3915s também pode ser cascateado
LM3914s para um display linear / log ou com LM3916s para
um medidor de VU de faixa estendida
