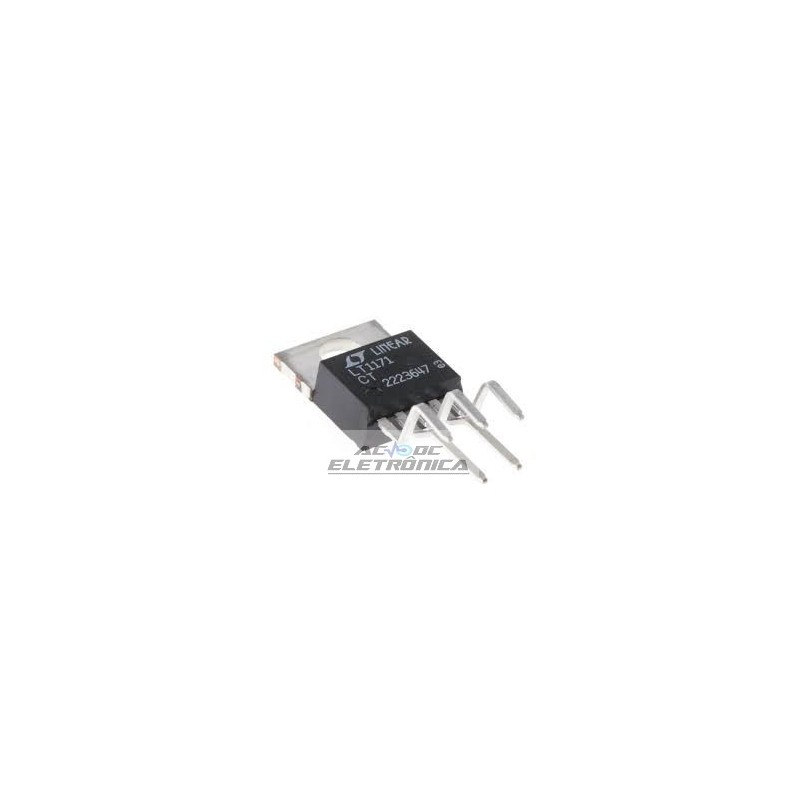

Circuito integrado LT1171CT

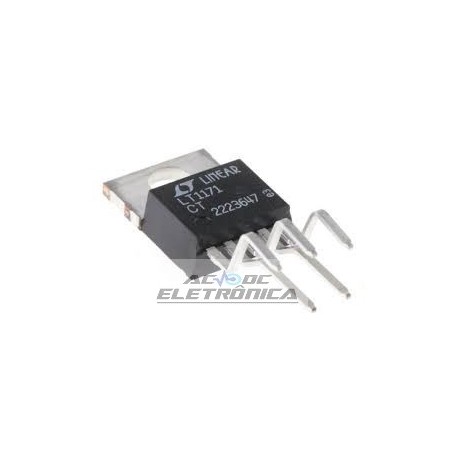

Circuito integrado LT1171CT

100kHz, 5A, 2.5A and 1.25A High Efficiency Switching Regulators
¦ Ampla Faixa de Voltagem de Entrada: 3V a 60V
¦ Corrente Quiescente Baixa: 6mA
¦ Interruptor 5A interno (2,5A para LT1171,
1.25A para LT1172)
¦ O modo de desligamento atrai apenas 50µA de corrente de suprimento
¦ Poucas peças externas são necessárias
¦ Auto-protegido contra sobrecargas
¦ Opera em quase todas as topologias de switching
¦ O modo regulado por retorno tem saídas totalmente flutuantes
¦ vem em pacotes padrão de 5 pinos
¦ LT1172 Disponível em MiniDIP de 8 Pinos e Montagem em Superfície
Pacotes
¦ Pode ser externamente sincronizado
O LT®
1170 / LT1171 / LT1172 são de alta potência monolítica
reguladores de comutação. Eles podem ser operados em todos os padrões
configurações de comutação incluindo buck, boost, flyback,
frente, invertendo e "Cuk". Uma alta corrente, alta eficiência
interruptor está incluído no dado juntamente com todos os osciladores,
circuitos de controle e proteção. Integração de todos
funções permite que o LT1170 / LT1171 / LT1172 seja construído
um conjunto de potência padrão de 5 pinos TO-3 ou TO-220, bem como
os pacotes de 8 pinos (LT1172). Isso os torna extremamente
fácil de usar e fornece uma operação “à prova de
aquele obtido com reguladores lineares de 3 pinos.
O LT1170 / LT1171 / LT1172 opera com tensões de alimentação
de 3V a 60V, e desenhe apenas 6mA quiescente
atual. Eles podem fornecer potência de carga de até 100W sem
dispositivos de energia externos. Utilizando a comutação de modo atual
técnicas, eles fornecem excelente carga AC e DC e
Regulamento da linha.
O LT1170 / LT1171 / LT1172 tem muitos recursos exclusivos
não encontrado mesmo no muito mais difícil de usar baixa
chips de controle de potência atualmente disponíveis. Eles usam adaptativo
acionamento do interruptor antisat para permitir correntes de carga muito amplas
sem perda de eficiência. Um ativado externamente
modo de desligamento reduz a corrente de fornecimento total para 50µA
normalmente para operação em espera.
Conversor de Boost (5V a 12V)
Potência Máxima de Saída *
, LTC e LT são marcas registradas da Linear Technology Corporation.
¦ Fornecimento de Lógica 5V a 10A
¦ 5V Logic para ± 15V Op Amp Supply
¦ Upconverter de bateria
¦ Power Inverter (+ para -) ou (- para +)
¦ Saídas Múltiplas Totalmente Flutuantes
