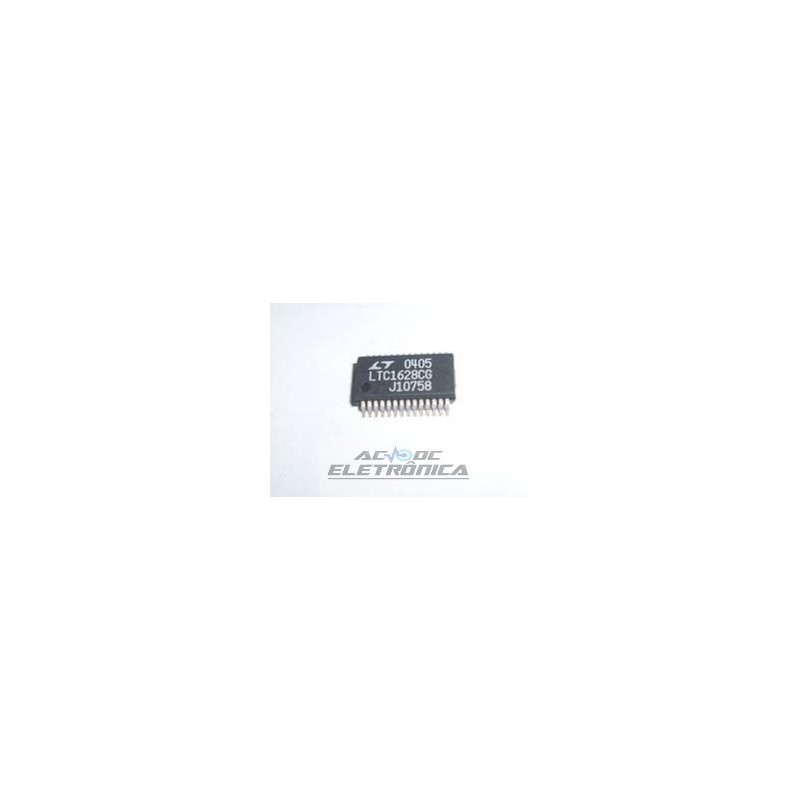

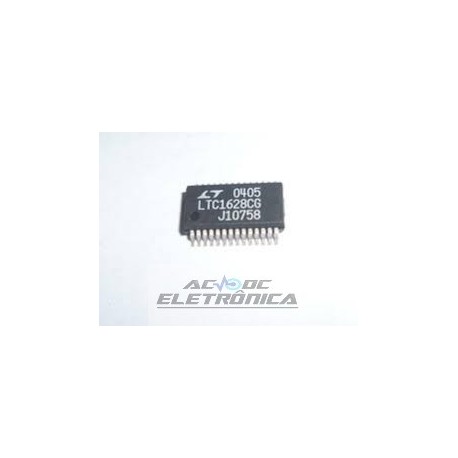

Circuito integrado LTC1628CG - SMD

Circuito integrado LTC1628CG - SMD

High Efficiency, 2-Phase
Synchronous Step-Down Switching Regulators
¦ Controladores fora de fase reduzem a entrada necessária
Ruído Induzido por Capacitância e Fonte de Alimentação
¦ Compensação OPTI-LOOP® minimiza o COUT
Precisão da tensão de saída de ± 1%
¦ Unidade síncrona dupla do MOSFET da N-Canaleta
¦ Monitor de voltagem de saída de energia boa (LTC1628-PG)
¦ Freqüência fixa programada DC 150kHz a 300kHz
¦ Ampla Faixa VIN: Operação de 3,5V a 36V
¦ Operação de Dropout Muito Baixa: 99% de Ciclo de Trabalho
¦ Rampa de corrente de arranque suave ajustável
¦ Limitação da corrente de saída do Foldback
¦ Desligamento por curto-circuito travado com opção de derrota
¦ Proteção contra sobretensão de saída
¦ Senso de tensão de saída remota
¦ IQ de desligamento baixo: 20µA
¦ Reguladores Standby de 5V e 3,3V
¦ Freqüência Constante Selecionável ou Modo Burst®
Operação
¦ Disponível em 5mm × 5mm QFN e
Pacotes SSOP de 28 pinos
O LTC®
1628 / LTC1628-PG são de alto desempenho dual
controladores reguladores de comutação escalonados que acionam
Estações MOSFET de potência síncrona de canal N. Uma constante
arquitetura de modo atual de frequência permite ajuste
da frequência até 300kHz. Perda de potência e ruído
devido ao ESR dos capacitores de entrada são minimizados
operando os dois estágios de saída do controlador fora de fase.
A compensação OPTI-LOOP permite a resposta transitória
para ser otimizado em uma ampla faixa de capacitância de saída e
Valores ESR. A referência de precisão 0,8V e boa potência
indicador de saída são compatíveis com o futuro microprocessador
gerações, e uma largura de 3,5V a 30V (36V no máximo)
A faixa de fornecimento de insumos engloba todas as químicas das baterias.
Um pino RUN / SS para cada controlador fornece tanto partida
e desligamento temporário de curto-circuito opcional. Atual
limites de foldback dissipação de MOSFET durante curto-circuito
condições quando a trava de sobrecorrente está desativada. Saída
circuito de proteção contra sobretensão travas na parte inferior
MOSFET até que VOUT retorne ao normal. O pino do modo FCB
pode selecionar entre o modo Burst, modo de freqüência constante
e modo de corrente contínua indutor ou regular um
enrolamento secundário. O LTC1628-PG inclui um
bom pino de saída que substitui o FLTCPL, acoplamento de falha
pino de controle do LTC1628.
¦ Computadores portáteis e de bolso, PDAs
¦ Carregadores de Bateria
¦ Instrumentos portáteis
¦ Dispositivos Digitais Operados por Bateria
¦ Sistemas de Distribuição de Energia DC
