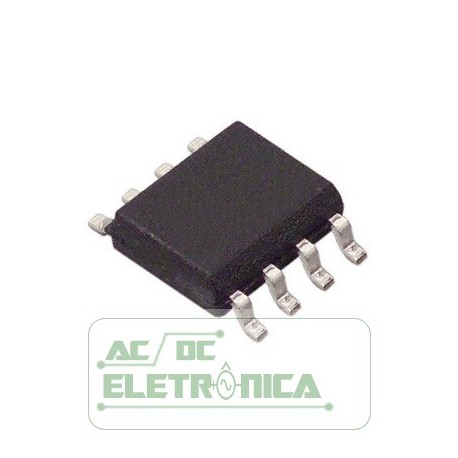

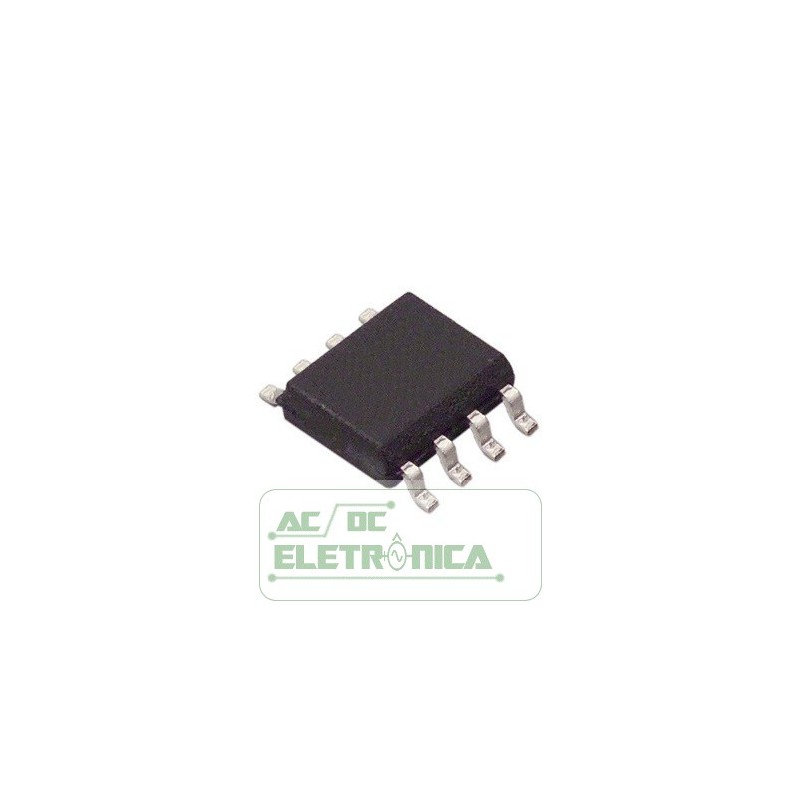

Circuito integrado LTC1487 / MAX487 - SMD SOIC 8

Circuito integrado LTC1487 / MAX487 - SMD SOIC 8

Circuito integrado LTC1487 = MAX487 - SMD SOIC 8
Potência Ultra Baixa RS485
com baixa EMI, desligamento
e alta impedância de entrada

D ESCRIPÇÃO
O LTC®
O 1487 é um transceptor de linha diferencial de potência ultrabaixa projetado com entradas de alta impedância que
256 transceptores para compartilhar um único barramento. Ele atende o
requisitos de RS485 e RS422. O LTC1487 apresenta
drivers de saída com taxa de variação controlada, diminuindo
EMI irradia das linhas RS485 e melhora o sinal
fidelidade com linhas misterminadas. O design do CMOS oferece
economia de energia significativa sem sacrificar a robustez
contra sobrecarga ou danos por ESD. A corrente quiescente típica é de apenas 80µA durante a operação e 1µA no desligamento.
O driver e o receptor apresentam saídas de três estados, com
o driver produz manutenção de alta impedância sobre o
todo o intervalo de modo comum. Dissipação de energia excessiva
causada por contenção de barramento ou falhas é impedida por um
circuito de desligamento térmico que força as saídas do driver
em um estado de alta impedância. O receptor tem uma falha de segurança
característica que garante um alto estado de saída quando o
entradas são deixadas em aberto. Os pinos de I / O são protegidos contra múltiplos
Greves de ESD superiores a ± 10kV usando o Modelo do Corpo Humano.
O LTC1487 é totalmente especificado na faixa de temperatura comercial e está disponível em DIP e SO de 8 pinos
pacotes.
