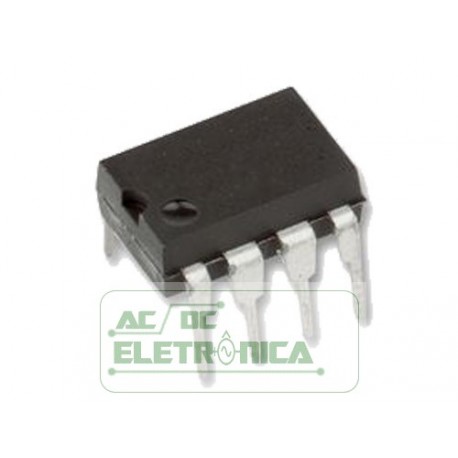

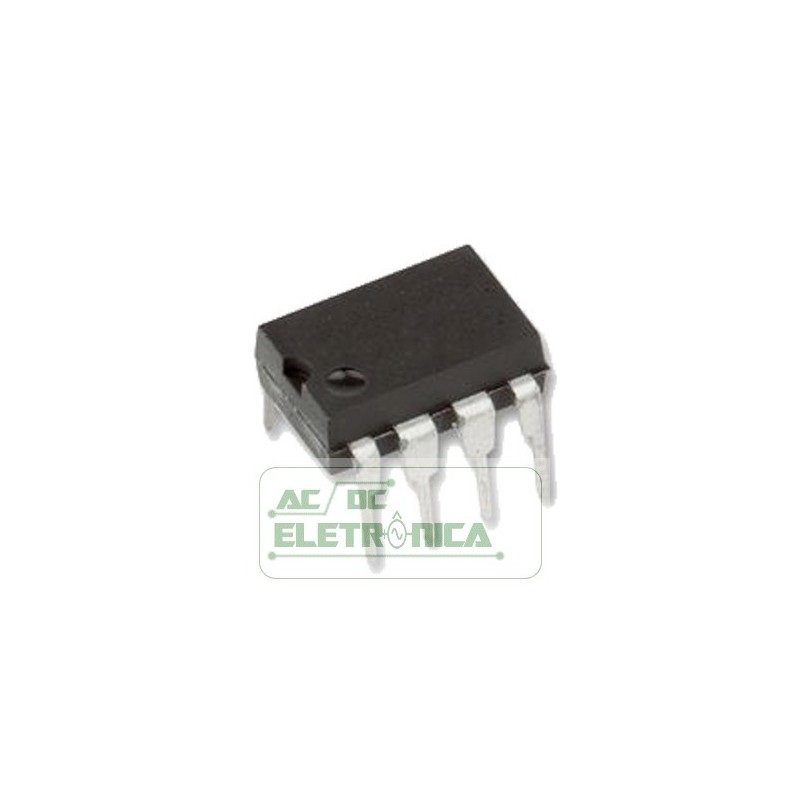

Circuito integrado LM311 - DIP 08

Circuito integrado LM311 - DIP 08

DESCRIÇÃO
LM311 36Vcc Total
A série LM111 / 211/311 são comparadores de tensão com correntes de entrada
aproximadamente cem vezes menor que dispositivos como o µA710.
Eles são projetados para operar em uma ampla gama de tensões de alimentação;
do padrão ± 15V op amp suprimentos para baixo para uma única fonte de 3V.
Sua saída é compatível com RTL, DTL e TTL, bem como com MOS
circuitos Além disso, eles podem acionar lâmpadas ou relés, comutação de tensões
até 50V em correntes tão altas quanto 50mA.
Tanto as entradas como as saídas da série LM111 podem ser isoladas
a partir do aterramento do sistema, e a saída pode direcionar as cargas referidas
terra, o suprimento positivo ou o suprimento negativo. Balanceamento Offset
e capacidade strobe são fornecidos e as saídas podem ser OR-wire.
Embora mais lento que o µA710 (tempo de resposta de 200 ns vs 40 ns), o
os dispositivos também são muito menos propensos a oscilações espúrias. O LM111
série tem a mesma configuração de pinos que a série µA710
CARACTERÍSTICAS
• Opera a partir de uma única fonte de 3V (LM311B)
• Corrente máxima de polarização de entrada: 150nA (LM311—250nA)
• Corrente de compensação máxima: 20nA (LM311 - 50nA)
• faixa de tensão de entrada diferencial: ± 30 V
• Consumo de energia: 135mW a ± 15V
• Alta sensibilidade - 200V / mV
• Detecção de cruzamento zero
