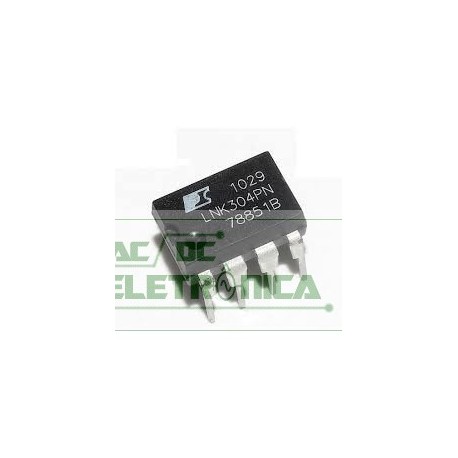

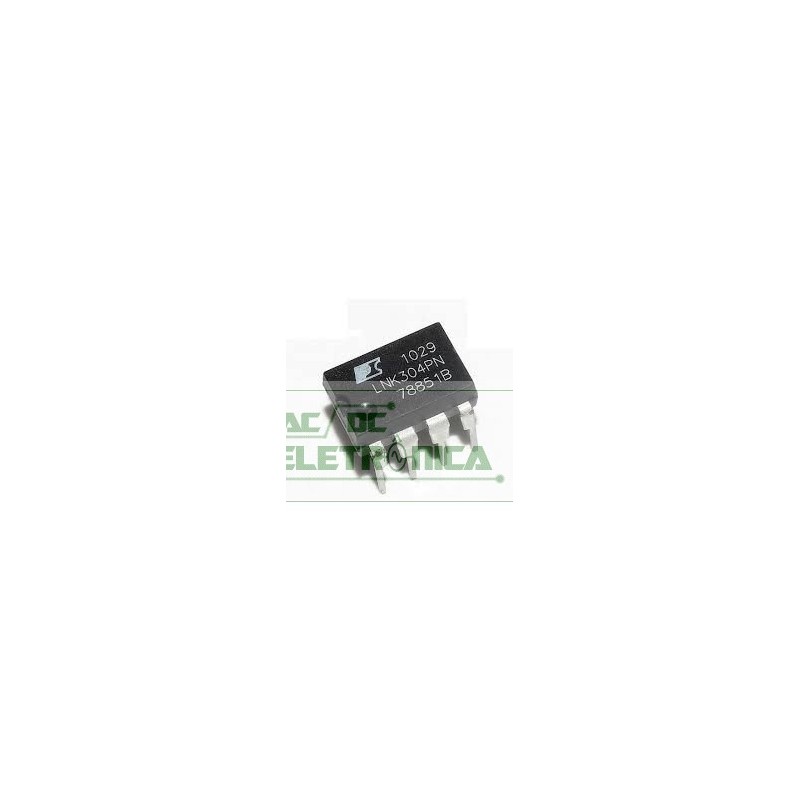

Circuito integrado LNK304PN

Circuito integrado LNK304PN

LinkSwitch-TN Family
Lowest Component Count, Energy-Effi cient
Off-Line Switcher IC
Destaques do produto
Substituição econômica do conta-gotas linear / de tampa
• Menor custo e solução de conversão buck de componentes
• Reinício automático totalmente integrado para curto-circuito e abertura
proteção contra falhas de loop - economiza custos com componentes externos
• O LNK302 usa um controlador simplificado sem reinicialização automática
por um custo muito baixo do sistema
• Operação de 66 kHz com limite de corrente preciso - permite baixo custo
indutor pronto para uso de 1 mH para corrente de saída de até 120 mA
• Tolerâncias apertadas e variação insignificante de temperatura
• Alta tensão de ruptura de 700 V fornece excelente
suportar sobretensão de entrada
• O tremor de frequência reduz drasticamente a EMI (~ 10 dB)
 - minimiza o custo do filtro EMI
• Alta temperatura de desligamento térmico (+135 ° C no mínimo)
Desempenho muito superior a Buck discreto e
Soluções passivas
• Suporta topologias buck, boost-buck e fl yback
• Sobrecarga térmica no nível do sistema, curto-circuito de saída e
proteção de loop de controle aberto
• Excelente regulação de linha e carga, mesmo com
confi guração
• A largura de banda alta fornece ativação rápida, sem ultrapassagem
• A operação de limite de corrente rejeita a ondulação da linha
• Faixa de tensão de entrada universal (85 VCA a 265 VCA)
• Limite de corrente embutido e proteção térmica histerética
• Maior eficiência do que soluções passivas
• Fator de potência mais alto que as soluções alimentadas por capacitor
• Totalmente fabricável em SMD
EcoSmart®
- Extremamente eficiente em termos energéticos
• Consome tipicamente apenas 50/80 mW em buck auto-alimentado
topologia na entrada 115/230 VAC sem carga (feedback opto)
• Consome tipicamente apenas 7/12 mW em topologia de retorno
com polarização externa na entrada de 115/230 VCA sem carga
• Atende à Comissão de Energia da Califórnia (CEC), Energy
Star e requisitos da UE
Formulários
• Aparelhos e temporizadores
• Drivers de LED e controles industriais
Descrição
O LinkSwitch-TN foi especificamente projetado para substituir todos os
fontes de alimentação não isoladas alimentadas por capacitor (conta-gotas) no
faixa de corrente de saída abaixo de 360 ??mA a um custo igual
oferecendo desempenho e eficiência energética muito mais altos
Os dispositivos LinkSwitch-TN integram um MOSFET de potência de 700 V,
oscilador, esquema de controle On / Off simples, um interruptor de alta tensão
fonte de corrente, tremulação de frequência, limite de corrente ciclo a ciclo
e circuito de desligamento térmico em um IC monolítico. A energia de inicialização e operação são derivadas diretamente da tensão
no pino DRAIN, eliminando a necessidade de um suprimento de polarização e
circuitos associados em conversores buck ou fl yback. O totalmente
circuito integrado de reinicialização automática nos limites de segurança do LNK304-306
potência de saída durante condições de falha, como curto-circuito ou
loop aberto, reduzindo a contagem de componentes e a carga no nível do sistema
custo de proteção. Um suprimento local fornecido pelo IC permite o uso
de um optoacoplador não classificado como de segurança, atuando como um deslocador de nível para
melhorar ainda mais o desempenho da regulação da linha e da carga
e conversores dinâmicos, se necessário.
