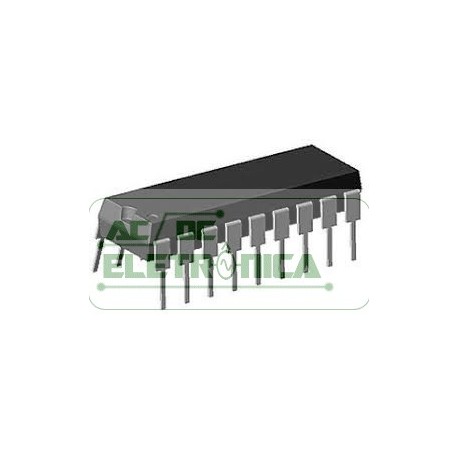

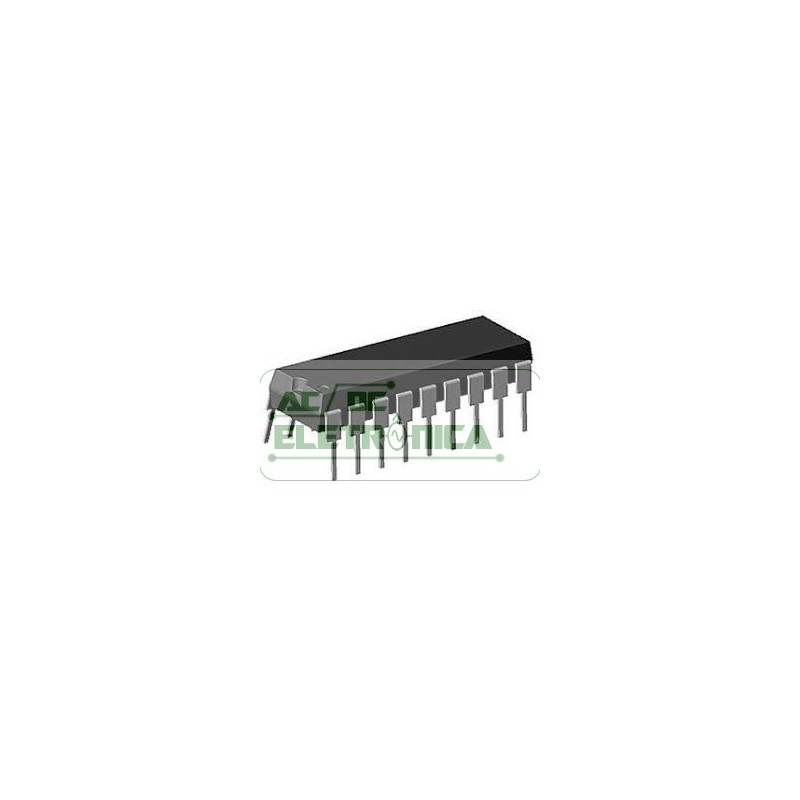

Circuito integrado LM3914

Circuito integrado LM3914

Circuito integrado LM3914
Dot/Bar Display Driver
O LM3914 é um circuito integrado monolítico que detecta
níveis de tensão analógicos e aciona 10 LEDs, fornecendo uma
exibição analógica. Um único pino muda a exibição de um
movendo o ponto para um gráfico de barras. O acionamento atual dos LEDs é
regulado e programável, eliminando a necessidade de resistores. Esse recurso é aquele que permite a operação de todo
sistema de menos de 3V.
O circuito contém sua própria referência ajustável e um divisor de tensão preciso de 10 etapas. A entrada de corrente de polarização baixa
buffer aceita sinais no chão, ou V-
, ainda não precisa
proteção contra entradas de 35V acima ou abaixo do solo. o
unidades de buffer 10 comparadores individuais referenciados ao
divisor de precisão. Indicação de não linearidade, portanto, pode ser mantida
normalmente a 1/2%, mesmo em uma ampla faixa de temperatura.
A versatilidade foi projetada no LM3914 para que o controlador,
alarme visual e funções de escala expandida são facilmente adicionadas
para o sistema de exibição. O circuito pode acionar LEDs de muitos
cores ou lâmpadas incandescentes de baixa corrente. Muitos LM3914s
pode ser "encadeado" para formar exibições de 20 a mais de 100 segmentos. Ambas as extremidades do divisor de tensão estão disponíveis externamente, para que 2 drivers possam ser transformados em um medidor de centro zero.
O LM3914 é muito fácil de aplicar como um circuito de medidor analógico.
Um medidor de 1.2V em escala completa requer apenas 1 resistor e um único
Alimentação de 3V a 15V, além dos 10 LEDs da tela. Se o 1
resistor é uma panela, ele se torna o controle de brilho do LED. o
diagrama de blocos simplificado ilustra isso extremamente simples
circuito externo.
Quando no modo de ponto, há uma pequena quantidade de sobreposição ou
“Desbotamento” (cerca de 1 mV) entre os segmentos. Isso garante que em
Em nenhum momento, todos os LEDs estarão "apagados" e, portanto, qualquer erro ambíguo
exibição é evitada. São possíveis vários novos displays.
