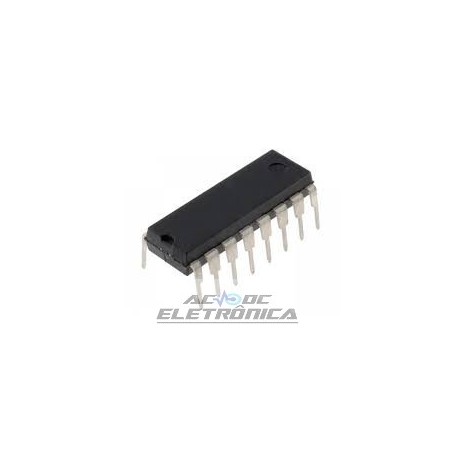

Circuito integrado MC33067P

Circuito integrado MC33067P

HIGH PERFORMANCE ZERO VOLTAGE SWITCH RESONANT MODE CONTROLLER
O MC34067 / MC33067 é um comutador de tensão zero de alto desempenho
controladores de modo ressonante projetados para conversores off-line e dc-para-dc
aplicações que utilizam freqüência constante modulada off-time ou constante
controle de tempo morto. Estes circuitos integrados apresentam uma frequência variável
oscilador, um temporizador de disparo único retrigável preciso, com compensação de temperatura
referência, amplificador de erro de largura de banda larga de alto ganho, flip-flop de direção e
Saídas duplas de totem de alta corrente ideais para condução de potência
MOSFETs
Também estão incluídos recursos de proteção que consistem em uma falha de alta velocidade
circuito de partida suave programável, bloqueio de subtensão de entrada
com limites selecionáveis ??e bloqueio de subtensão de referência.
Esses dispositivos estão disponíveis em pacotes de montagem em linha dupla e em linha.
• Operação do modo ressonante do interruptor de tensão zero
• Oscilador de frequência variável com faixa de controle acima de 1000: 1
• Temporizador Preciso de Disparo Único para Off-Time Controlado
• Referência Internamente Aparada de Bandgap
• Amplificador de erro de 4,0 MHz
• Saídas duplas de totem de alta corrente
• Limiares de Bloqueio de Subtensão Selecionáveis ??com Histerese
• Ativar entrada
• Circuito programável de partida suave
• Baixa corrente de partida para operação off-line
