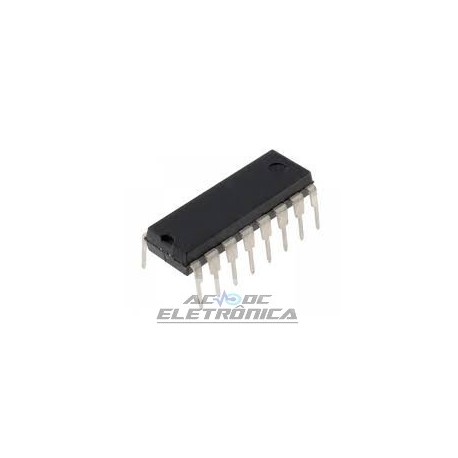

Circuito integrado MC44603P

Circuito integrado MC44603P

MIXED FREQUENCY MODE GREENLINE PWM CONTROLLER
O MC44603 é um controlador de alto desempenho aprimorado que é
projetado especificamente para aplicações off-line e dc-to-dc. este
dispositivo tem a capacidade única de alterar automaticamente os modos de operação se
a saída do conversor está sobrecarregada, descarregada ou em curto, oferecendo
proteção adicional projetada para maior confiabilidade do sistema. O MC44603
tem várias características distintivas quando comparado ao SMPS convencional
controladores. Esses recursos consistem em uma unidade de foldback para sobrecarga
proteção, um modo de espera quando a saída do conversor é levemente carregada,
detecção de desmagnetização para reduzir as tensões de comutação no transistor e
diodos, e uma saída de totem alta corrente ideal para dirigir uma potência
MOSFET. Também pode ser usado para dirigir um transistor bipolar em baixa potência
conversores (<150 W). É otimizado para operar em modo descontínuo, mas
também pode operar em modo contínuo. Seu design avançado permite o uso em
aplicações de controle de modo de corrente ou modo de tensão.
Controlador de modo de corrente ou tensão
• Operação com frequência de comutação de saída de até 250 kHz
• Compensação Inerente de Feed Forward
• Travamento de PWM para limitação de corrente por ciclo
• Oscilador com controle de frequência preciso
Alta flexibilidade
• Corrente de Referência Programável Externamente
• Sensor Secundário ou Primário
• Instalação de Sincronização
• Saída de Totem Totem de Alta Corrente
• Bloqueio de Subtensão com Histerese
Recursos de segurança / proteção
• Proteção contra sobretensão contra corrente aberta e circuito aberto de voltagem
• Proteção contra curto-circuito no pino do oscilador
• Foldback totalmente programável
• Recurso Soft – Start
• Ajuste do Ciclo de Trabalho Máximo Exato
• Proteção contra Desmagnetização (Detecção de Corrente Zero)
• Referência Internamente Aparada
Controlador GreenLine: baixo consumo de energia no modo de espera
• Baixa inicialização e corrente de operação
• Modo de espera totalmente programável
• Redução de Frequência Controlada no Modo de Espera
• Baixa dV / dT para baixa EMI Radia
