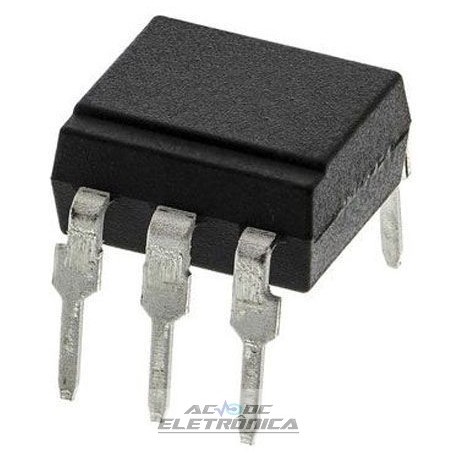

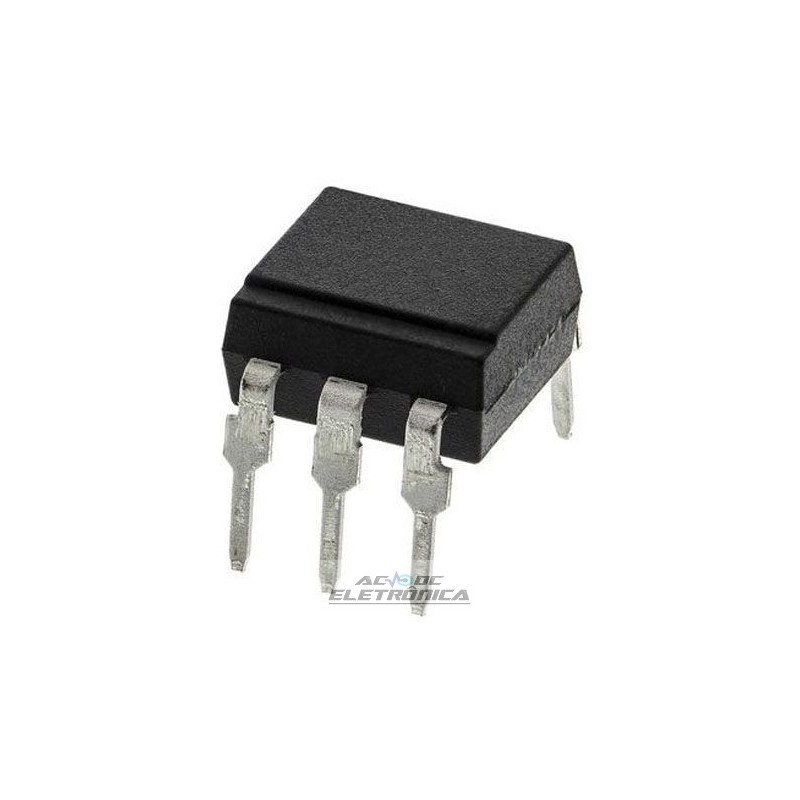

Circuito integrado MOC3021

Circuito integrado MOC3021 = EL3021

Cada dispositivo consiste em um diodo emissor de infravermelho com arseneto de gálio acoplado opticamente a um fototrí-
montado em um quadro de chumbo de 6 terminais encapsulado dentro de um composto plástico eletricamente não condutor. o
o caso pode suportar a temperatura de solda sem deformação e as características de desempenho do dispositivo permanecem
estável quando operado em condições de alta umidade.

• Saída de Driver Phototriac de 250 V
• Fonte de infravermelho com dióxido de arseneto de gálio e
Driver de Tração de Silicone Opticamente Acoplado
(Comutador bilateral)
• Número de Arquivo Reconhecido UL E65085. . .
• Alto Isolamento 7500 V Peak. . .
• Driver de Saída Projetado para 220 V CA
• DIP Plástico Padrão de 6 Terminais
• Diretamente intercambiável com
Motorola MOC3020, MOC3021, MOC3022,
e MOC3023
• Substituições diretas para:
- TRW Optron OPI3020, OPI3021,
OPI3022 e OPI3023;
- Instrumento Geral MCP3020,
MCP3021 e MCP3022;
- General Electric GE3020,
GE3021, GE3022 e GE3023
valores máximos absolutos a uma temperatura de ar livre de 25 ° C (salvo indicação em contrário) †
Tensão de pico de entrada para saída, duração máxima de 5 s, 60 Hz (consulte a Nota 1) 7,5 kV. . . . . . . . . . . . . . . . . . . . . . . .
Tensão reversa do diodo de entrada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 V
Corrente direta do diodo de entrada, contínua 50 mA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Saída repetitiva de pico de tensão de estado desligado 400 V. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Corrente no estado de saída, valor rms total (50-60 Hz, onda senoidal total): TA = 25 ° C 100 mA. . . . . . . . . . . . . . . . . . .
TA = 70 ° C 50 mA. . . . . . . . . . . . . . . . . . . .
Corrente no estado não repetitivo do driver de saída (tw = 10 ms, duty cycle = 10%, consulte a Figura 7) 1.2 A. . . . . .
Dissipação contínua de energia a (ou abaixo) 25 ° C de temperatura do ar livre:
Diodo emissor de infravermelhos (ver Nota 2) 100 mW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Phototriac (ver nota 3) 300 mW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Total de aparelho (ver nota 4) 330 mW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Faixa de temperatura de junção operacional, TJ –40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ° C a 100 ° C
Faixa de temperatura de armazenamento, Tstg –40. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ° C a 150 ° C
Conduza a temperatura 1,6 (1/16 pol.) Do estojo por 10 segundos 260. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ° C
† Stress além daqueles listados em “classificações máximas absolutas” podem causar danos permanentes ao dispositivo. Estas são apenas classificações de estresse, e
operação funcional do dispositivo nestas ou em quaisquer outras condições além daquelas indicadas nas “condições de operação recomendadas” não é
implícita. A exposição a condições nominais máximas absolutas por períodos prolongados pode afetar a confiabilidade do dispositivo.
NOTAS: 1. A tensão de pico de entrada para saída é a classificação de ruptura dielétrica do dispositivo interno.
2. Derate linearmente a 100 ° C de temperatura do ar livre a uma taxa de 1,33 mW / ° C.
3. Derate linearmente a 100 ° C de temperatura do ar livre a uma taxa de 4 mW / ° C.
4. Derate linearmente a 100 ° C de temperatura do ar livre a uma taxa de 4,4 mW / ° C.
