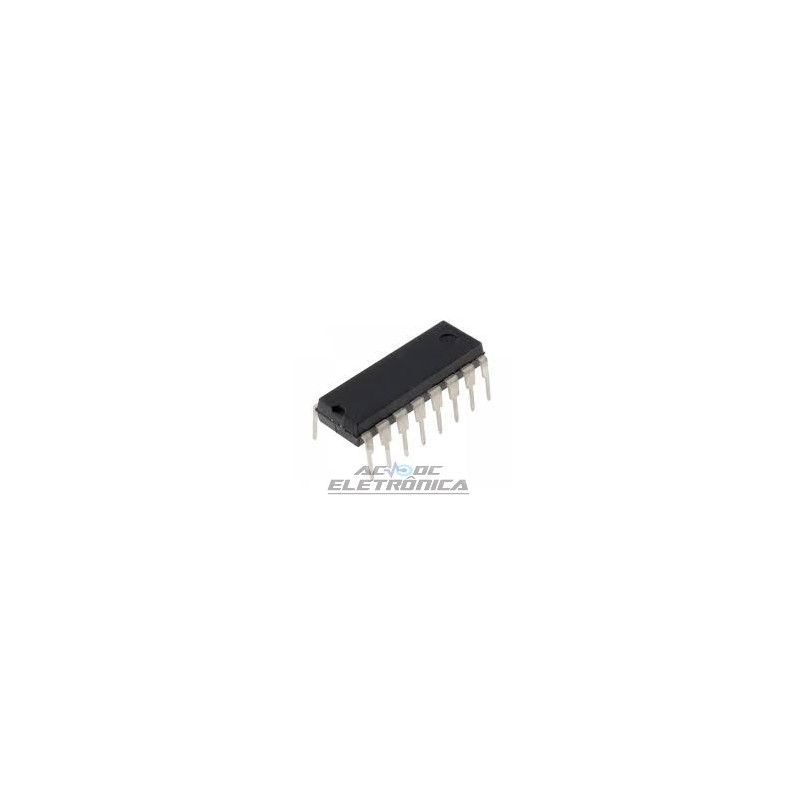

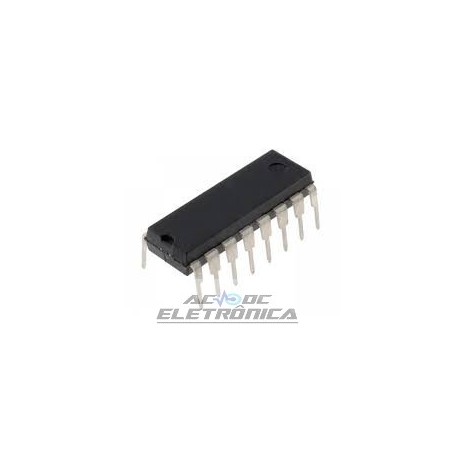

Circuito integrado P8216 - INS8216 - DP8216

Circuito integrado P8216 - INS8216 - DP8216

4-Bit Bidirectional Bus Transceivers
Descrição geral
O DP8216 / DP8216M e o DP8226 / DP8226M são bidirecionais de 4 bits
drivers de barramento para uso em aplicações orientadas por barramento.
O DP8216 / DP8216M não inversor e inversor
Os drivers DP8226 / DP8226M são fornecidos para flexibilidade no sistema
desenhar.
Cada linha de buffer dos drivers de quatro bits consiste em dois
buffers separados que são TRI-STATEÉ para alcançar o barramento direto
interface e capacidade bidirecional. De um lado do
driver a saída de um buffer e a entrada de outro são
amarrados juntos (DB); esse lado é usado para fazer interface com o sistema
componentes laterais, como memórias, E / S, etc., porque
sua interface é compatível com TTL e possui alto driver (50
mA). Do outro lado do driver as entradas e saídas
são separados para fornecer flexibilidade máxima. Claro,
eles podem ser amarrados juntos para que o motorista possa ser usado para
buffer um verdadeiro barramento bidirecional. As saídas DO deste lado
do motorista tem uma capacidade de unidade de saída de alta tensão especial
de modo que a interface direta com os processadores 8080 é
alcançado com uma quantidade adequada de imunidade ao ruído.
A entrada CS é um dispositivo habilitado. Quando é "alto", a saída
os motoristas são todos forçados a seu estado de alta impedância.
Quando é um "baixo", o dispositivo é ativado e a direção da
o fluxo de dados é determinado pela entrada DIEN
A entrada DIEN controla a direção do fluxo de dados, que é
realizado forçando um dos pares de buffers em sua
estado de alta impedância e permitindo que o outro transmita seu
dados. Um circuito simples de dois gate é usado para esta função.
Características
Driver de buffer de barramento de dados Y para CPUs do tipo 8080
Y Corrente de carga de entrada baixa ± 0,25 mA no máximo
Y Capacidade de unidade de alta capacidade para dados do sistema de acionamento
busÐ50 mA a 0,5V
Y Power up-down proteção
Y DP8216 / DP8216M tem saídas não inversoras
Y DP8226 / DP8226M tem saídas de inversão
Alta voltagem Y compatível com interface direta para
MOS
Saídas Y TRI-STATE
Y processamento avançado de Schottky
Y Disponível em temperatura militar e comercial
