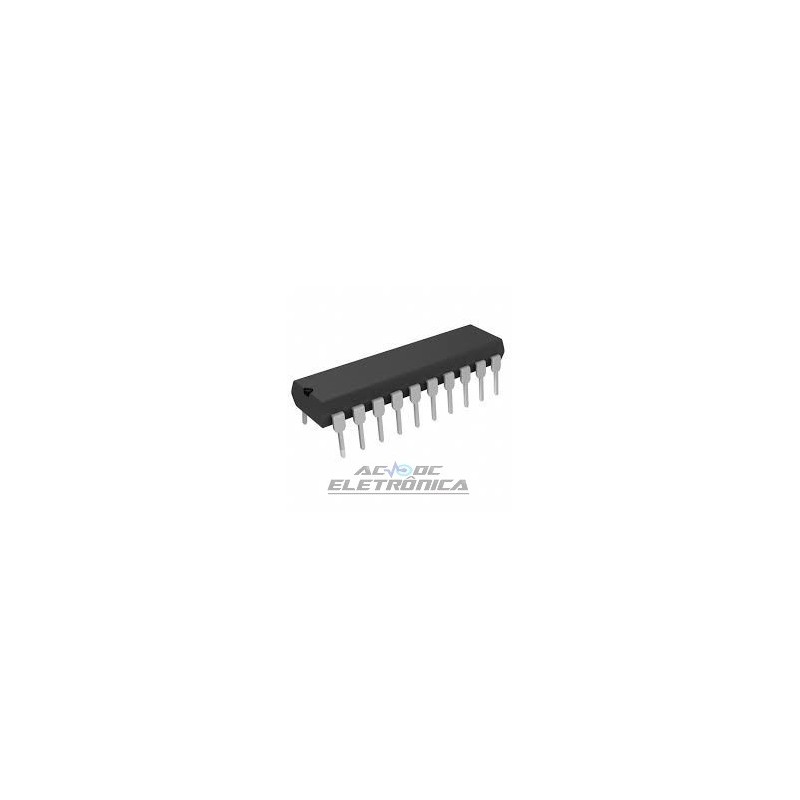

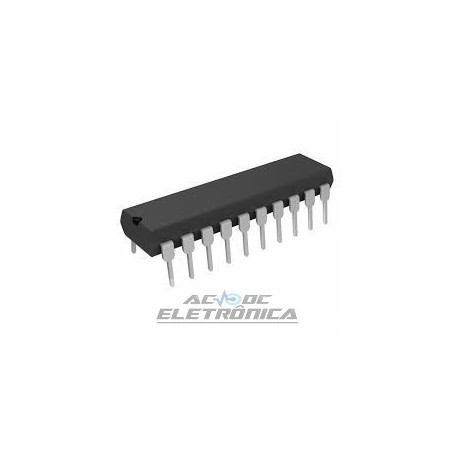

Circuito integrado PALCE16V08H-25

Circuito integrado PALCE16V08H-25

CARACTERÍSTICAS DISTINTIVAS
¦ Pino e função compatíveis com todos os pinos de 20 pinos
Dispositivos GAL
¦ Tecnologia CMOS eletricamente apagável
fornece lógica reconfigurável e completa
testabilidade
¦ Tecnologia CMOS de alta velocidade
- atraso de propagação de 5 ns para a versão "-5"
- atraso de propagação de 7,5 ns para a versão "-7"
¦ Substituição direta do plug-in para o PAL16R8
série e a maior parte da série PAL10H8
¦ Saídas programáveis ??como registradas ou
combinatória em qualquer combinação
¦ Interconexão de componentes periféricos (PCI)
compatível
¦ polaridade de saída programável
¦ Controle de ativação / desativação programável
¦ Registros de saída pré-carregáveis ??para testabilidade
¦ Reset automático do registro ao ligar
¦ DIP, PLCC e DIP de 20 pinos de baixo custo e
Pacotes SOIC
¦ Extenso software e programador de terceiros
apoio através de parceiros FusionPLD
¦ Totalmente testado para 100% de programação e
rendimentos funcionais e alta confiabilidade
¦ A versão de 5 ns utiliza um leadframe dividido para
performance melhorada
DESCRIÇÃO GERAL
O PALCE16V8 é um dispositivo PAL avançado construído com
CMOS de baixa potência, alta velocidade e eletricamente apagável
tecnologia. É funcionalmente compatível com todos os pinos de 20 pinos
Dispositivos GAL. As macrocélulas fornecem um dispositivo universal
arquitetura. O PALCE16V8 irá substituir diretamente
Dispositivos da série PAL16R8 e PAL10H8, com a exceção
do PAL16C1.
O PALCE16V8 utiliza a familiar soma de produtos
(E / OU) arquitetura que permite aos usuários implementar
funções lógicas complexas de maneira fácil e eficiente. Múltiplo
níveis de lógica combinatória sempre podem ser reduzidos a
forma sum-of-products, aproveitando o muito
portas de entrada largas disponíveis em dispositivos PAL. As equações
são programados no dispositivo através do flutuador
células na matriz lógica AND que podem ser apagadas
eletricamente.
O array OR fixo permite até oito termos de produto de dados
por saída para funções lógicas. A soma desses produtos
alimenta a macrocélula de saída. Cada macrocélula pode ser programada
como registrado ou combinatório com um ativo alto
ou saída ativa-baixa. A configuração de saída é
determinado por dois bits globais e um bit local
controlando quatro multiplexadores em cada macrocélula.
O programa FusionPLD da AMD permite designs PALCE16V8
para ser implementado usando uma grande variedade de populares
ferramentas de design padrão da indústria. Ao trabalhar de perto com
os parceiros FusionPLD, a AMD certifica que as ferramentas
fornecer suporte preciso e de qualidade. Ao garantir que terceiros
ferramentas estão disponíveis, os custos são reduzidos porque
designer não tem que comprar um conjunto completo de novos
ferramentas para cada dispositivo. O programa FusionPLD também
reduz bastante o tempo de projeto, pois um projetista pode usar
ferramenta que já está instalada e familiar.
DESCRIÇÃO FUNCIONAL
O PALCE16V8 é um dispositivo PAL universal. Tem oito
macrocélulas configuráveis ??de forma independente (MC0 – MC7).
Cada macrocélula pode ser configurada como saída registrada,
saída combinatória, E / S combinatória ou entrada dedicada.
A matriz de programação implementa um programa programável
AND logic array, que comanda uma lógica OR fixa
array. Buffers para entradas de dispositivos têm complementar
saídas para fornecer polaridade de sinal de entrada programável pelo usuário.
Os pinos 1 e 11 servem como entradas de matriz ou como
clock (CLK) e output enable (OE), respectivamente, para todos
sandálias de dedo.
Pinos de entrada não utilizados devem ser ligados diretamente a VCC ou GND.
Termos do produto com todos os bits não programados (desconectados)
assuma o estado lógico e produto HIGH
termos com verdade e complemento de qualquer sinal de entrada
conectado assume um estado LOW lógico.
As funções programáveis ??no PALCE16V8 são
configurado automaticamente a partir do design do usuário
especificação. A especificação do projeto é processada por
software de desenvolvimento para verificar o design e criar um
arquivo de programação (JEDEC). Este arquivo, uma vez baixado
para um programador, configura o dispositivo de acordo com o
função desejada pelo usuário.
O usuário recebe duas opções de design com o
PALCE16V8. Primeiro, pode ser programado como padrão
Dispositivo PAL da série PAL16R8 e PAL10H8.
O fabricante do programador PAL fornecerá o dispositivo
códigos para as arquiteturas de dispositivos PAL padrão a serem
usado com o PALCE16V8. O programador irá programar
o PALCE16V8 na arquitetura correspondente.
Isso permite que o usuário use o padrão PAL existente
arquivos JEDEC do dispositivo sem fazer nenhuma alteração
eles. Em alternativa, o dispositivo pode ser programado como
um PALCE16V8. Aqui o usuário deve usar o PALCE16V8
código do dispositivo. Esta opção permite a plena utilização do
macrocélula.
