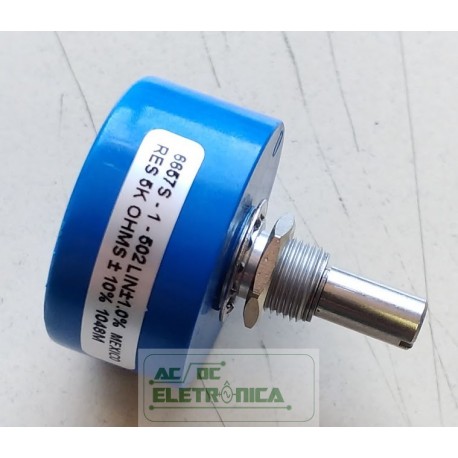

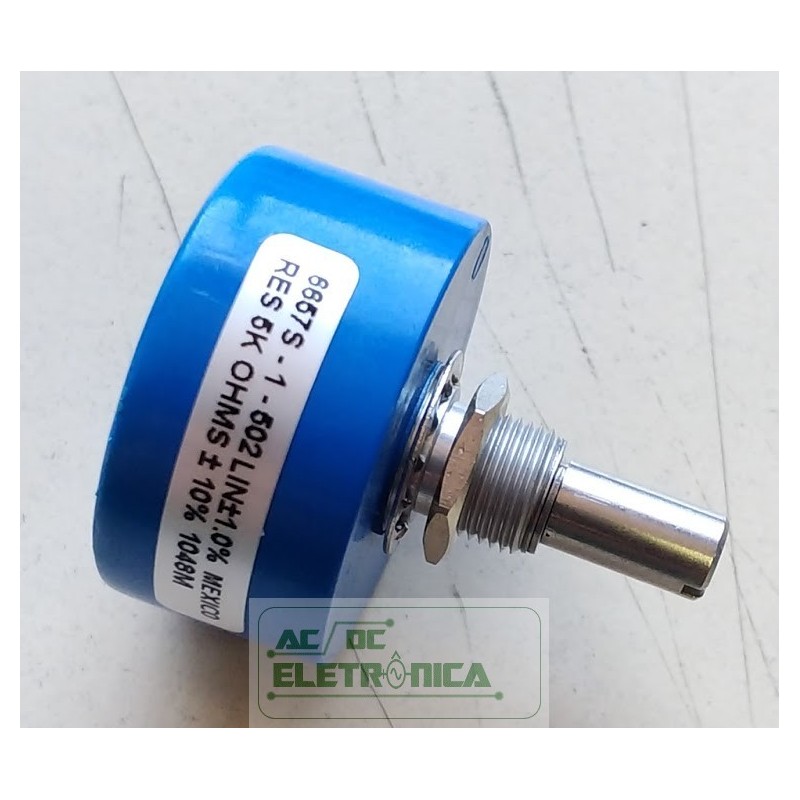

Potenciometro 5K 6657S-1-502 1% precisão

Potenciometro 5K 6657S-1-502 1% precisão
Faixa de resistência padrão ........... 1 K a 100 K ohms
Tolerância à resistência total ........ ± 10%
Linearidade Independente ............. ± 1%
Ângulo elétrico efetivo ...... 340 ° ± 3 °
Tensão final.......... 0,5% no máximo
Suavidade da saída.............. 0,1%
Tensão de suporte dielétrica (MIL-STD-202, Método 301)
Nível do mar......... 750 VCA mínimo
Classificação de energia (tensão limitada por dissipação de energia ou 300 VCA, o que for menor)+70 ° C 1,5 watts +125 ° C 0 watt
Resistência de isolamento (500 VCC) 1.000 megohms no mínimo
Resolução ........ Essencialmente infinito
Faixa de temperatura operacional .....- 40 ° C a +125 ° C
Amplitude Térmica de armazenamento.....- 65 ° C a +125 ° C
Coeficiente de temperatura acima da faixa de temperatura de armazenamento ± 500 ppm / ° C no máximo Vibração 15 G
Wiper Bounce... 0,1 milissegundos no máximo
Deslocamento Total da Resistência.... ± 5 % máximo
Deslocamento da relação de tensão ... ± 0,5% no máximo
Choque....... 50 G
Wiper Bounce...... 0,1 milissegundos no máximo
Deslocamento Total da Resistência ...... ± 5 % máximo
Deslocamento da relação de tensão ........ ± 0,5% no máximo
Vida útil da carga ....... 1.000 horas, 1,5 watts
Deslocamento Total da Resistência .... ± 10% no máximo
Vida rotacional (sem carga) .... 10.000.000 rotações do eixo
Deslocamento Total da Resistência ....... ± 10% no máximo
Resistência à umidade (MIL-STD-202, Método 106)
Deslocamento Total da Resistência ..... ± 15% no máximo
Classificação IP ...... IP 40
Ângulo Mecânico ...... Contínuo
Torque (partida e operação) .... 0,40 N-cm (0,5 onças) no máximo
Montagem ..... 170-200 N-cm (15-18 lb.in) no máximo
Desvio do eixo .... 0,025 mm ( 0,001 pol.) TIR
Jogo da extremidade do eixo ..... 0,13 mm ( 0,005 pol.) TIR
Jogo radial do eixo .... 0,13 mm (0,005 pol.) TIR
Folga .... 0,1 ° no máximo
Peso .... 32 g
Terminais..... Tipo de torre traseira
Condição de solda
Solda manual ... 96.5Sn / 3.0Ag / 0.5Cu fio sólido ou resina não limpa arame tubular
370 ° C (700 ° F) máx. por 3 segundos
Soldadura em onda .. 96.5Sn / 3.0Ag / 0.5Cu solda com fluxo não limpo
260 ° C (500 ° F) máx. por 5 segundos
Processos de lavagem...... Não recomendado
Marcação .. Nome e número da peça do fabricante, valor da resistência e tolerância,
tolerância de linearidade, diagrama de fiação e código de data.
Ganging (Potenciômetros de Seção Múltipla... 1 xícara no máximo
Hardware . ... Uma arruela de pressão (H-37-2) e uma porca de montagem (H-38-2) é enviado com cada potenciômetro.
