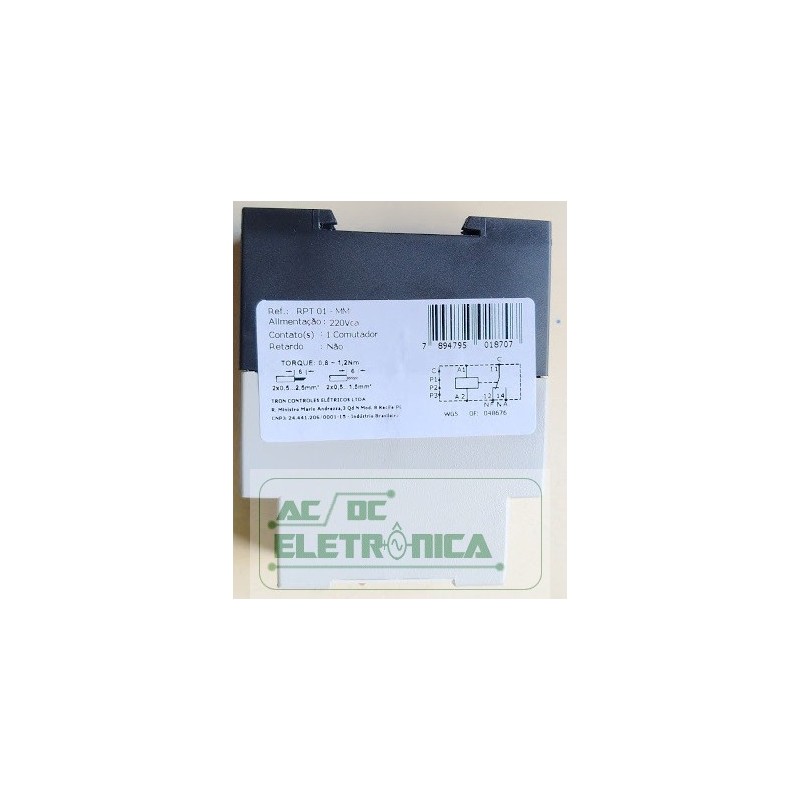

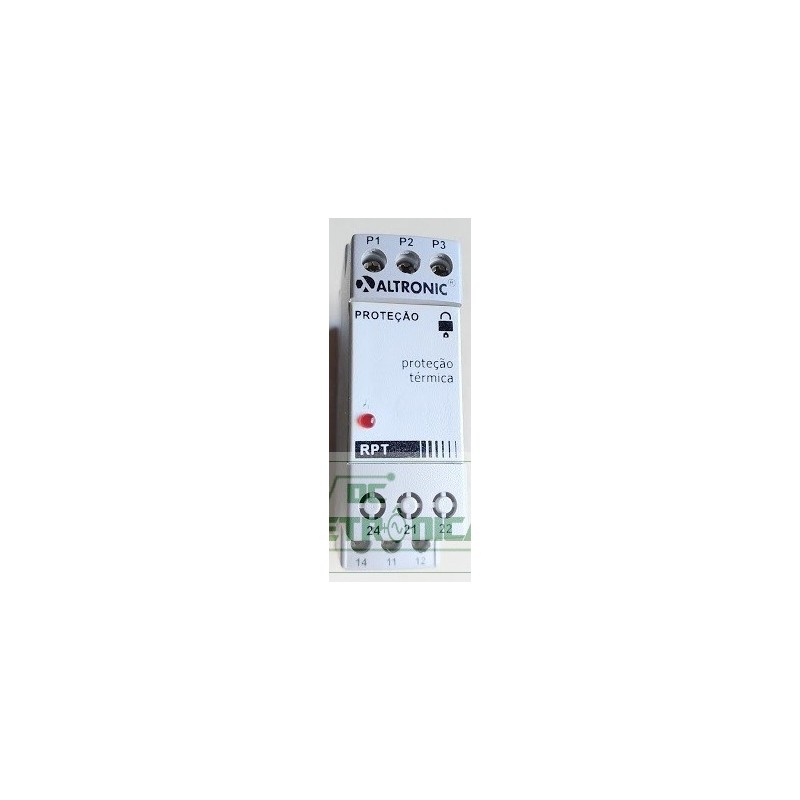

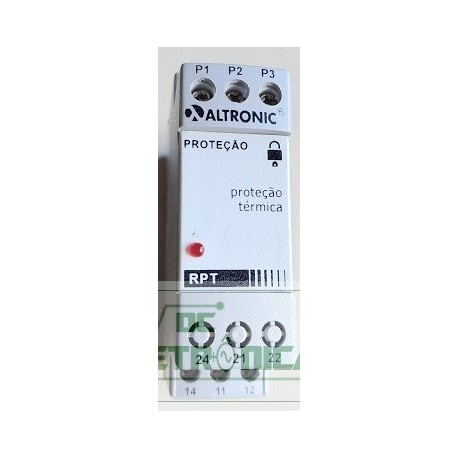

Relé de proteção termica 220Vca 1 comutador RPT 01 - MM

Relé de proteção termica 220Vca 1 comutador RPT 01 - MM
Descrição: O Relé de Proteção RPT destinado à proteção de motores e
equipamentos contra elevação de temperatura. Opera com sensores do tipo PTC,
cuja característica deste termistor é de reduzir bruscamente sua condutividade
elétrica para um valor preciso de temperatura. A temperatura de disparo está em
função do termistor "PTC" utilizado. Está disponível em caixas MM normatizadas
DIN 22,5mm para inserção em trilho 35mm.
Aplicação: São empregados na proteção de motores elétricos, mancais,
autotransformadores de partida, transformadores em geral, bombas e outros
equipamentos que possam sofrer aquecimentos.
RPT: Conecta-se um ou mais sensores do tipo PTC (até 5 sensores
em série em até 3 grupos) aos terminais correspondentes.
Energizando o aparelho, o relé de saída permanecerá energizado
enquanto não for atingido o valor da temperatura de comutação do
sensor (PTC) e desenergizado em caso de sobre-aquecimento,
onde a resistência do PTC sobe abruptamente no ponto de
temperatura de disparo. O RPT admite ligar de 1 a 15 sensores (até
5 sensores em série nos 3 grupos de entrada existentes no aparelho).
Os sensores poderão ser agrupados com termistores de diferentes
pontos de comutação de temperatura dentro de um mesmo grupo.
Os sensores devem ser escolhidos de acordo com o valor da
temperatura a ser controlada: 70, 80, 90,100, 120ºC (temperatura
de disparo). O protetor térmico funciona normalmente com vários
sensores acoplados a um ou vários em série. Na proteção de
motores, os sensores são colocados normalmente dentro do
enrolamento pelo próprio fabricante do motor.
Por motivo de segurança, o RPT possui proteção contra ruptura do
sensor.
Obs: O sensor PTC não acompanha o produto, deverá ser adquirido
separadamente, observando o valor da temperatura de disparo e a
quantidade desejada.
